单极单掷小型拨动式电源开关结构

　　做小型电控面板设计的时候，这类SPST拨动开关是绕不开的基础元件，不管是手持测试仪器、小型工控终端、桌面式实验电源，还是DIY的电子制作项目里，都能见到它的身影，主要负责单回路的电源通断控制，因为结构简单、动作可靠、成本可控，在低压小功率控制回路里应用极广。

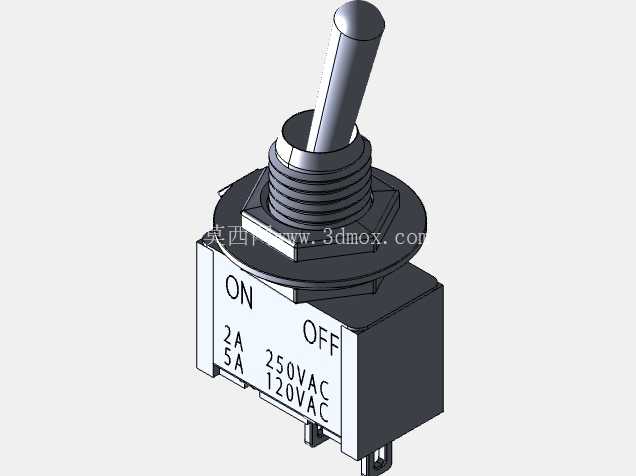

　　这次建模的这款开关，整体安装适配的是面板开孔直径6mm的标准螺纹安装位，本体外形尺寸控制在13mm×7mm的范围内，属于小型化的面板安装器件，做布局的时候要注意，安装螺纹段的长度要匹配面板厚度，常规1-2mm厚的钣金或者塑料面板都能适配，拧紧配套的六角螺母就能完成固定，不需要额外的卡扣或者粘接结构，拆装维护都很方便。引脚是直插式设计，适配PCB板焊接或者导线直接焊接，引脚间距做了标准化处理，不会出现焊盘错位的问题，做PCB封装的时候可以直接匹配这个尺寸，不用额外调整间距。

　　从功能特性上来说，这款是单极单掷结构，也就是只有一组通断触点，额定参数覆盖250VAC下2A、120VAC下5A的负载场景，日常用来控制小功率设备的主电源通断完全够用，动作机构是经典的摆杆式拨动结构，拨杆的扳动角度做了限位，不会出现过扳损坏内部结构的问题，拨动手感有清晰的档位反馈，操作人员不用看标识也能通过手感判断当前是通还是断的状态，本体上直接丝印了ON和OFF的档位标识，装配的时候不用额外贴标识，减少装配工序。

　　建模的时候首先要还原的就是安装配合尺寸，毕竟这类标准件最核心的就是安装边界要准确，不然做出来的面板开了孔装不上，或者PCB焊盘对不上，模型就失去了工程意义。螺纹部分按照标准公制M6的规格建模，和实际的安装螺母、面板开孔的配合间隙控制在合理公差范围内，不会出现干涉或者间隙过大松动的问题。内部的触点结构虽然外部看不到，但建模的时候也按照实际的动作逻辑做了配合，拨杆摆动的时候能带动内部触点完成通断动作，组件之间做了正确的配合约束，用来做机构运动演示的时候可以直接实现开关切换的动作模拟，不管是拨到打开、关闭还是自由切换的状态，都能准确还原实际的动作行程。

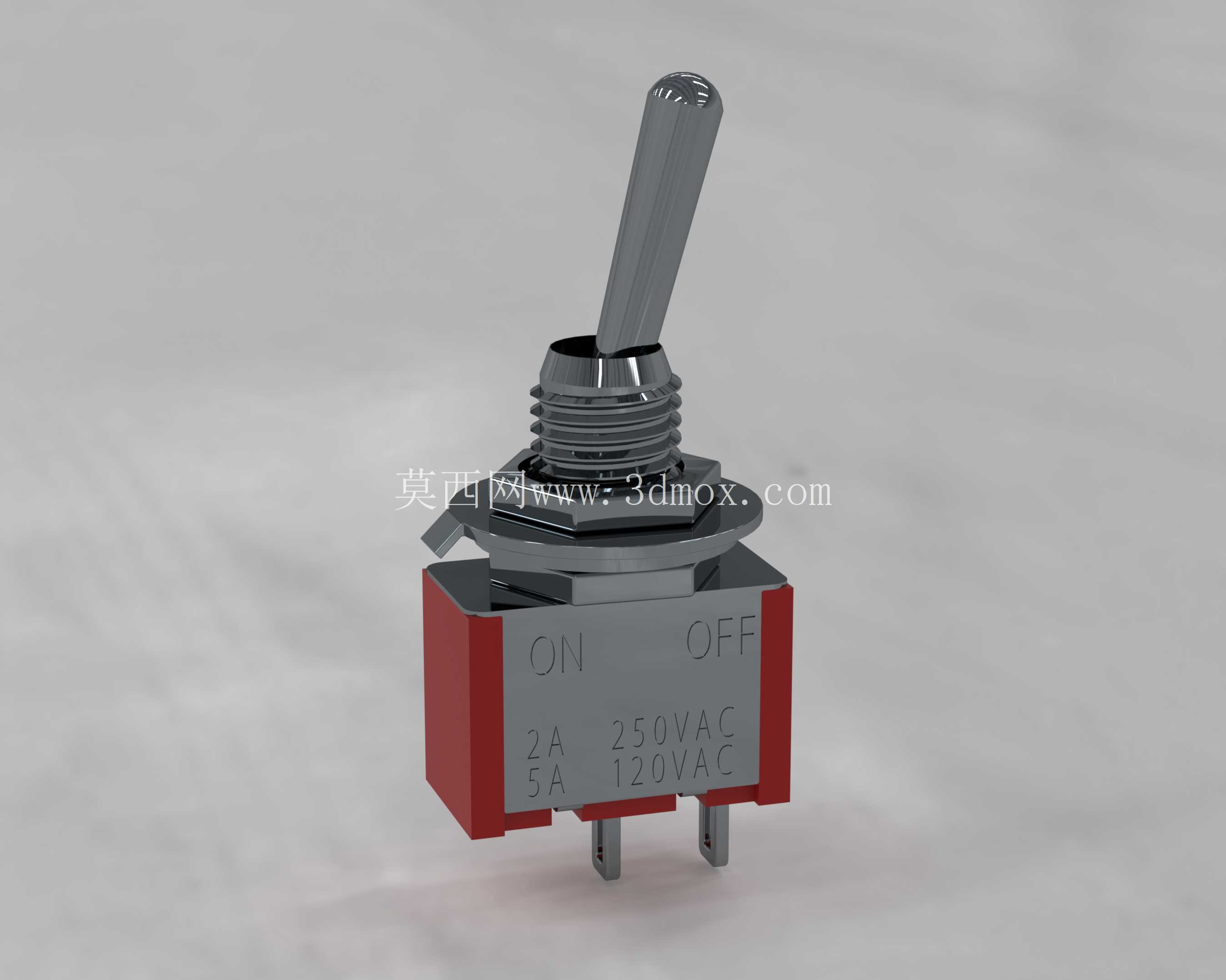

　　外形上还原了实物的红底黑座配色，拨杆和螺纹部分做了金属质感的处理，底座部分是阻燃工程塑料的质感，渲染效果和实物保持一致，用来做产品外观效果图的时候，直接装配到面板上就能出真实的展示效果，不用再额外调整材质。除了零件本身的建模，还做了通用的STEP格式导出，不管是用SolidWorks还是其他三维软件，都能直接导入装配，不用做格式转换的修复工作，减少结构工程师的重复劳动。

　　实际选型的时候要注意，这类开关虽然是通用件，但不同厂家的产品外形尺寸会有细微差异，不过安装螺纹都是统一的M6规格，所以只要安装边界尺寸准确，不同厂家的产品都可以互换，不用重新修改面板开孔和PCB设计，这也是这类标准件的设计优势，建模的时候特意把安装接口的尺寸做了标准化处理，保证互换性。另外要注意安装的时候，拨杆的伸出长度要和面板的操作空间匹配，这款开关的拨杆长度适中，不会因为太长容易被误碰，也不会因为太短不好操作，操作力设置在合适的范围，既不会因为太松容易误触发，也不会因为太紧扳动费力。

　　在做设备结构布局的时候，这类开关通常布置在面板的边角位置，和其他调节旋钮、指示灯保持足够的安全间距，避免操作的时候误碰相邻的器件，建模的时候已经把本体的最大外形轮廓做了准确的还原，做干涉检查的时候可以直接用这个模型来校验，不会出现装配后和周边零件干涉的问题。引脚的长度也按照实际焊接要求做了还原，做PCB布局的时候可以准确计算引脚伸出PCB的长度，预留足够的焊接空间，不会出现引脚顶到壳体或者其他元件的问题。
