便携式10倍刻度测量放大镜结构设计

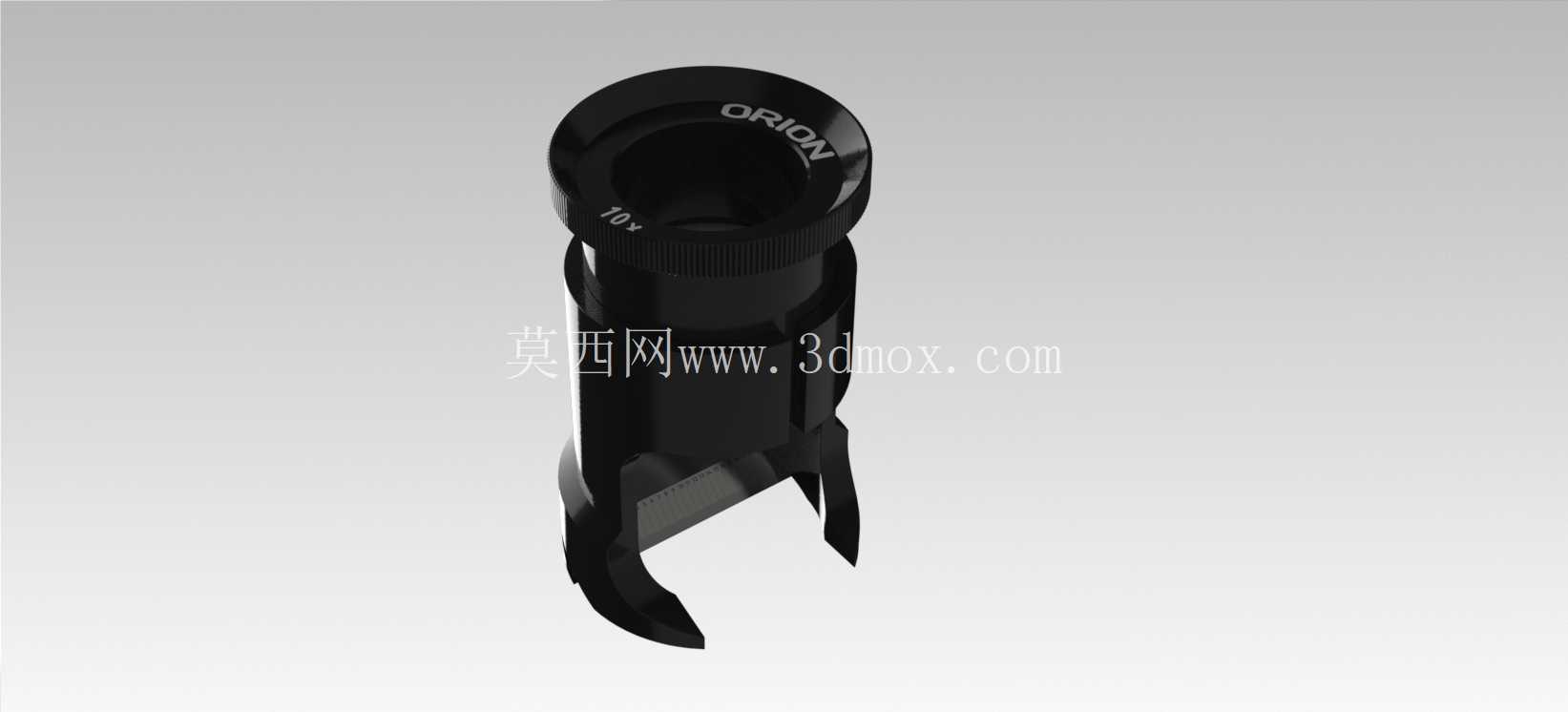

　　在精密零部件加工、电子元器件来料检验、印刷网点校验、纺织面料经纬密度检测这类需要近距离观测微小尺寸的场景里，带刻度的手持测量放大镜是一线质检、调机人员随身配备的基础工具，不需要接驳电源、不需要复杂校准，拿起来就能对准被测面完成读数，相比台式显微镜灵活性更强，相比普通无刻度放大镜又能直接完成尺寸比对，是介于肉眼粗检和精密量仪之间的过渡检测工具。这款测量放大镜的整体结构采用三段式同轴布局，最上端是目镜调焦环，环身滚压了细密的周向防滑纹，表面蚀刻10X倍率标识，转动调焦环时通过内部的多头螺纹带动镜组轴向移动，适配不同视力使用者的观测需求，调焦行程控制在8mm范围内，全程无空回卡顿，调焦到位后依靠螺纹阻尼保持位置，

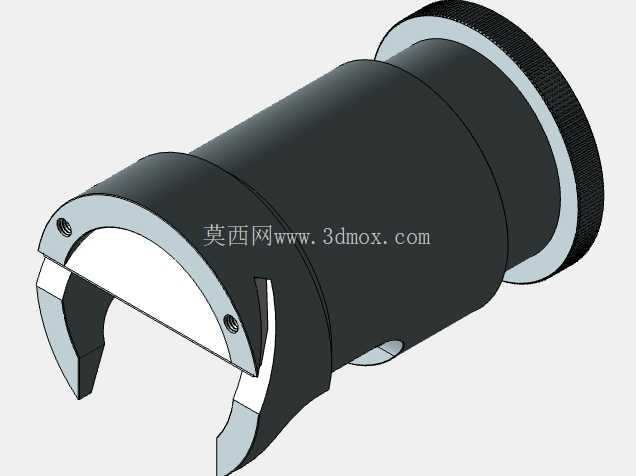

　　不会因为手持晃动出现焦距偏移。中间段是镜身主体，采用黑色哑光工程塑料注塑成型，内壁做了消光螺纹处理，避免环境杂光在镜筒内部形成反射眩光，影响刻度与被测物的成像清晰度，镜身外径控制在22mm，刚好适配成年人单手握持的围度，外壁没有多余的凸起结构，放在工装口袋里不会勾挂布料。下端是观测定位支脚，采用三爪式开口结构，三个支脚沿镜身圆周均匀分布，支脚端面到镜组物方焦平面的距离经过严格校准，当支脚完全贴合被测工件表面时，被测面刚好落在镜组的最佳成像焦距上，不需要使用者反复调整距离找焦，支脚的开口宽度为18mm，观测时不会遮挡被测区域周边的参照物，也能避开工件表面的微小凸起、焊点等障碍，保证支脚端面平稳贴合。镜组内部的分划板采用玻璃蚀刻工艺，

　　刻度线宽度控制在0.02mm，从中心向两侧分布毫米级刻度与圆周角度刻度，最小分度值0.1mm，成像时刻度与被测物处于同一焦平面，不存在视差，读数时不需要反复调整视线角度，测量误差可以控制在0.05mm以内，完全满足生产现场的快速检测需求。光学部分采用两片式消色差透镜组，边缘畸变控制在1%以内，观测视野范围内从中心到边缘的成像清晰度一致，不会出现周边模糊变形的问题，透镜表面镀了增透膜，在车间普通照明条件下就能获得明亮清晰的视野，不需要额外配备辅助光源也能完成检测。结构设计上充分考虑了现场使用的抗摔需求，镜身壁厚均匀设置为2mm，支脚根部做了R2的圆角过渡，避免跌落时出现应力断裂，目镜端加装了透明保护片，不用时可以盖上配套的防尘盖，

　　防止镜片被车间内的铁屑、粉尘刮花。实际使用时，操作人员单手握持镜身，将三爪支脚压在被测工件表面，转动顶部调焦环直到刻度与被测物轮廓都清晰成像，就可以直接读取被测部位的尺寸，比如检测PCB板上的焊盘直径、机加工零件的毛刺高度、印刷品的套印偏差、五金件的表面划痕长度，都能在几秒内完成读数，不需要把工件搬到检验室用大型仪器检测，大幅提升现场巡检的效率。这款放大镜的整体高度为65mm，最大外径24mm，重量不到30g，长时间握持也不会产生手部疲劳，三爪支脚的设计相比传统的圆筒式支脚，能适应更多异形工件表面的观测，比如在圆弧面、台阶面上检测时，至少能保证两个支脚贴合表面，快速找到稳定的观测姿态，不会像圆筒支脚那样在异形面上容易打滑倾斜，导致焦距失准读数偏差。内部镜组的固定采用弹性压圈结构，能缓冲日常使用中的轻微震动，避免透镜移位导致光轴偏移，调焦环的阻尼力矩经过调校，单指转动时力度适中，不会过松滑位也不会过紧难以转动，适合在各种现场作业环境下长期使用。
