机加工测量用千分表夹持固定支架

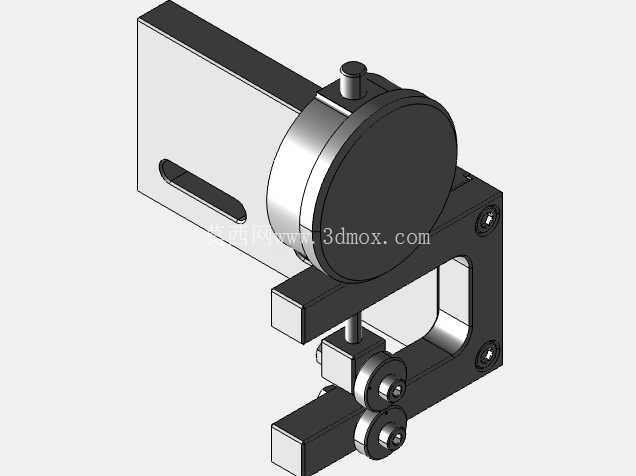

　　这款千分表支架主要面向机加工现场的工序间尺寸检测、形位公差校核场景设计，可适配普通车床、铣床、磨床的加工工位旁快速装夹，也可用于小型自动化检测工位的量具固定，解决手持千分表测量时施力不均、读数偏移的常见问题。支架整体采用悬臂式夹持结构，主体安装座预留长条形调节槽，可根据被测工件的位置横向调整千分表的固定位置，调整行程覆盖常规小型轴类、套类零件的径向测量需求，无需反复拆装固定基座即可完成多点位测量。夹持端采用快锁式旋钮结构，装入千分表表杆后仅需旋紧顶部旋钮即可完成固定，锁紧力可通过旋钮旋合深度调节，既不会夹伤表杆镀层，也能避免测量过程中表体滑移导致的读数误差。下方的双滚轮接触结构采用偏心轴设计，可贴合被测工件的圆柱面或平面基准，

　　测量时滚轮随工件微动自行找正，减少支架与工件表面的硬摩擦，同时保证测头与被测面始终保持垂直，降低阿贝误差对测量结果的影响。安装边界方面，支架的C型夹口可适配厚度10-35mm的机床工作台边、工装立板等安装基面，夹口内侧预留防滑垫安装位，锁紧后可承受测量时的常规接触力，不会出现基座移位。整体结构无冗余设计，所有活动部件均做了限位处理，避免调节过程中零件脱落，外露金属棱边均做了倒角去毛刺处理，符合车间现场使用的安全要求。设计时优先考虑了现场使用的便捷性，无需额外辅助工具即可完成支架装夹、表体固定、位置调节全流程操作，适合批量零件加工时的快速抽检使用，也可适配专用检具的集成安装，作为在线检测单元的量具固定载体使用。
