直插式5mm双引脚发光二极管结构建模

项目分类:通用机械零部件 发布时间:2024-11-13 ID:792958
  • 直插式5mm双引脚发光二极管结构建模
  • 直插式5mm双引脚发光二极管结构建模

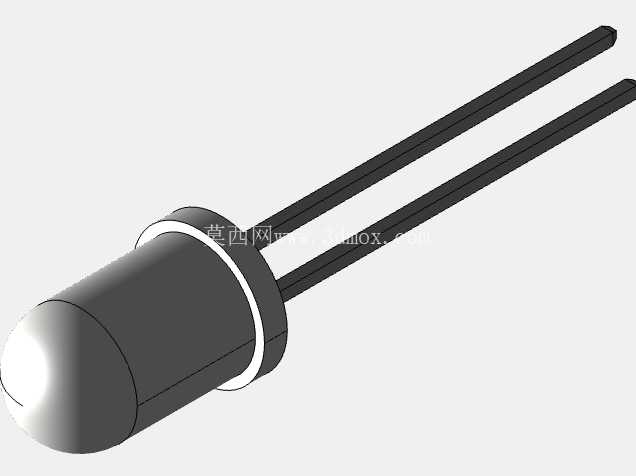

  做电子设备结构设计时,直插式LED是最常打交道的板载指示元件之一,这次建模的5mm双引脚规格,是行业内应用跨度最广的通用型号,从工业控制柜面板指示灯、消费类电子产品电源状态提示,到开源硬件开发板的信号反馈、教学实验套件的功能演示,几乎所有需要低成本可视化状态反馈的场景,都能见到这个规格元件的身影。不同于贴片LED的紧凑焊接需求,直插式5mmLED的结构设计要兼顾面板安装、PCB插装两类装配场景,建模时首先要卡准的就是核心外形边界:头部环氧封装的半球直径严格控制在5mm公差带内,半球根部的圆柱段直径略小于头部,预留面板安装时的卡接余量,环氧封装的总长度要匹配常规面板的安装深度,避免安装后头部突出过多或者陷入面板内部。

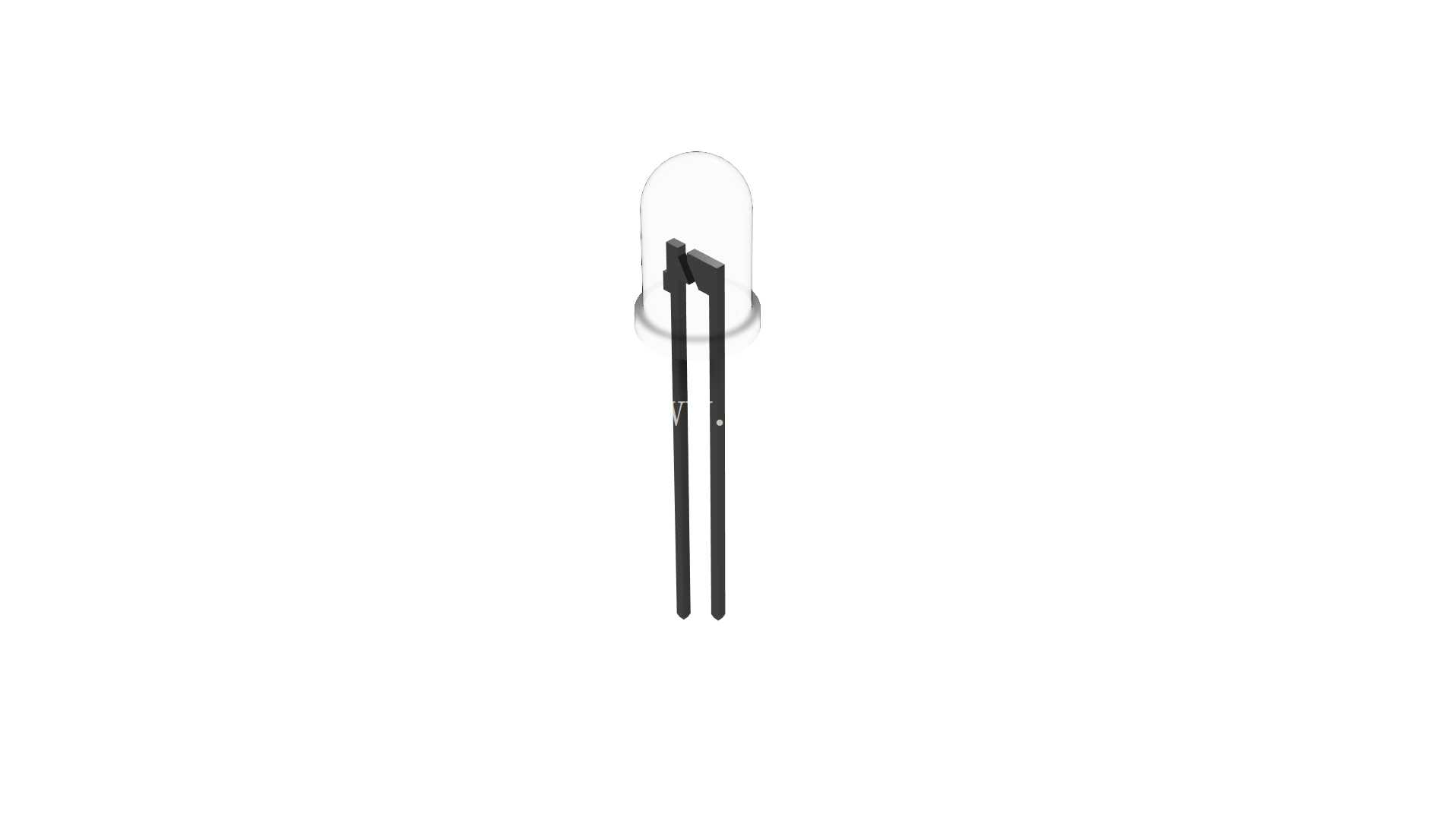

  很多新手建模时容易忽略引脚的细节,这款双引脚LED的两个引脚并非等长,长脚为正极、短脚为负极,长度差要符合行业通用的成型规范,引脚直径统一取0.5mm,两个引脚的中心间距严格控制在2.54mm,刚好匹配通用PCB的标准孔距,不需要额外改板就能直接插装,这也是该规格能成为通用件的核心原因。设计建模时没有做多余的曲面修饰,完全按照实物的尺寸链还原:环氧封装部分做了半透明材质的区分,对应实物的透光封装层,内部的支架结构做了简化处理,既保留了结构辨识度,又不会因为内部细节过多导致模型冗余,适合在整机装配时做干涉检查使用。实际选型装配时,这个规格的LED不需要额外的固定座,直接在面板上开5.1-5.2mm的安装孔,

  插装后在背部点胶或者用塑料卡圈就能固定,引脚穿过PCB后波峰焊或者手工焊接都能适配,引脚的长度预留了足够的剪脚余量,不同厚度的PCB安装后都能根据需求修剪多余引脚。从结构适配性来看,这款模型还原了实物的所有安装基准:头部半球的顶点到引脚末端的总长度、引脚的平行度、封装根部的定位台阶,都和量产实物的尺寸保持一致,在做整机结构布局时,可以直接导入模型做空间校验,避免出现安装时LED头部和外壳干涉、引脚长度不够无法穿过PCB、引脚间距偏差无法插装等常见问题。不同于特殊规格的定制LED,这款通用5mm双引脚LED的结构兼容性极强,不管是做工业设备的状态指示阵列,还是做小型电子产品的电源提示,亦或是学生做课程设计、开源项目的硬件搭建,

  这个结构的模型都能直接复用,不需要反复调整尺寸。建模时特意将引脚部分做了独立的实体划分,在做装配动画或者焊接工艺模拟时,可以单独给引脚赋予金属材质,设置焊接的配合约束,不需要再对模型做二次拆分。环氧封装的半球曲面做了曲率连续处理,渲染时可以模拟出真实的透光效果,在做产品效果图展示时,能直观呈现LED安装后的视觉效果,不需要后期额外修图。很多结构工程师在做PCB布局时,往往只关注元件的电气参数,忽略机械安装尺寸,导致打样后出现LED装歪、突出外壳高度不符合设计预期、和周边元件干涉等问题,这个模型严格按照实物的安装尺寸建模,导入PCB装配文件后,可以直接校验元件和周边结构件的安全距离,比如LED和旁边的电容、电阻是否有空间冲突,面板安装后头部的突出高度是否符合操作视角的可视要求,引脚伸出PCB背面的长度是否会和底壳产生干涉。从实际应用的角度出发,这款双引脚5mmLED的结构没有复杂的卡扣或者特殊装配结构,属于最基础的电子装配件,建模时的尺寸把控核心就是通用性,所有尺寸都遵循行业通用的规范,不需要针对特定场景做修改就能适配绝大多数常规设计场景,不管是做大型设备的整机装配,还是小型电子产品的结构设计,这个模型都能满足结构校验、效果展示、装配模拟的需求。
