环形轴向承载承重结构三维数模

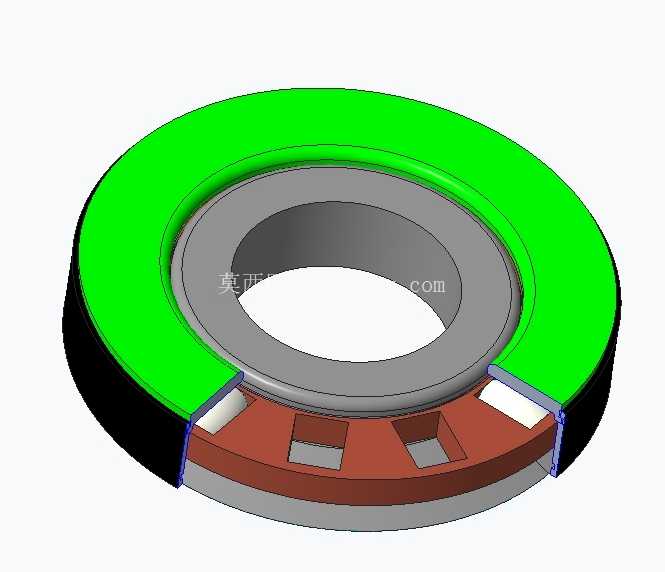

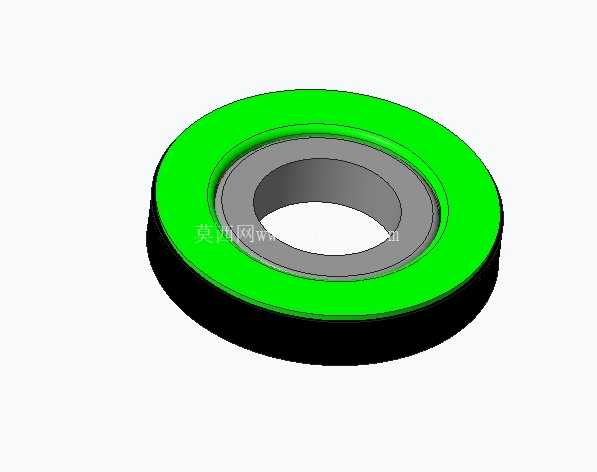

　　在各类需要承受轴向载荷的回转类设备装配场景中，这类环形承重部件是承担轴向力传递、保障回转部件运行稳定性的核心基础零件，常见于需要限制轴向窜动、承载垂直方向载荷的机电设备、工装夹具、输送线回转工位等场景，区别于普通深沟球轴承主要承担径向载荷的特性，这类轴向承重结构的核心作用是将垂直于安装端面的轴向载荷均匀传递到安装基座上，避免回转部件在运行过程中出现轴向位移、偏载磨损等问题。从结构设计逻辑来看，该部件采用三层同轴环形结构设计，最外层的黑色基座部分为安装承载基体，设计有平整的下端安装面，能够与设备安装基座完全贴合，保证载荷传递过程中不会出现局部应力集中的问题，中间亮绿色的环形层为载荷缓冲与均压层，采用等厚度环形设计，内外径与上下层结构完全同轴，能够将上部传递来的轴向载荷均匀分散到整个环形接触面上，避免局部压强过大导致的部件压溃或磨损，内层灰色的环形套为与回转轴配合的接触面，内孔为标准圆柱面设计，加工时需要保证内孔圆柱度与端面的垂直度公差，避免与轴配合时出现卡滞、偏磨的问题。在实际安装使用过程中，该部件的安装边界需要重点关注几个尺寸参数：首先是整体外径尺寸，需要匹配安装基座的沉孔直径，保证部件能够顺利嵌入安装位，不会出现径向间隙过大导致的晃动问题；其次是内孔直径，需要与配套的回转轴采用间隙配合，配合公差通常选取H7/g6级别，既保证轴能够顺利穿入，又不会因为间隙过大导致回转过程中出现径向跳动；再者是整体厚度尺寸，需要匹配装配空间的轴向间隙，保证安装后上下端面能够分别与被支撑部件、安装基座完全贴合，不会出现轴向虚位。从功能特性角度来说，该结构设计仅用于可视化装配验证场景，完整的装配体与单个零件均完成了建模，能够直接导入装配环境中进行干涉检查、装配工艺模拟，不需要额外对零件进行拆分或补面。在进行三维建模时，所有环形结构均采用同轴回转体建模逻辑，先绘制截面草图后通过回转命令生成基础实体，再对各层的配合端面进行公差预留设计，其中上下两个端面的平面度公差需要控制在合理范围内，保证安装后接触面积不低于设计值的90%，避免局部接触导致的载荷集中。在实际选型应用时，需要根据设备的额定轴向载荷计算接触面上的压强，确认所选材料的许用压强大于计算压强的1.5倍以上，同时还要考虑运行过程中的动载荷系数，避免冲击载荷导致部件损坏。对于需要长期运行的回转工位，还需要在绿色均压层与内层轴套之间预留润滑脂填充槽，保证相对转动过程中的润滑效果，降低摩擦磨损，延长部件的使用寿命。在装配顺序上，需要先将该承重部件压入安装基座的沉孔内，保证下端面与基座完全贴合，再将回转轴穿入内孔，最后安装上部的被承载部件，锁紧轴向固定件后需要手动转动回转轴，确认转动过程无卡滞、无异常摩擦声响，再进行后续的整机调试。这类轴向承重结构相比集成式的推力轴承，结构更简单，加工成本更低，适合载荷不大、转速较低的回转场景，在非标自动化设备、小型机电产品、工装夹具的设计中应用十分广泛，建模时严格遵循同轴度、垂直度等形位公差要求，能够直接用于工程出图、3D打印样件验证或者装配模拟，帮助结构设计人员快速完成整机的装配布局，减少重复建模的工作量。
