方形法兰安装两级行星减速传动装置

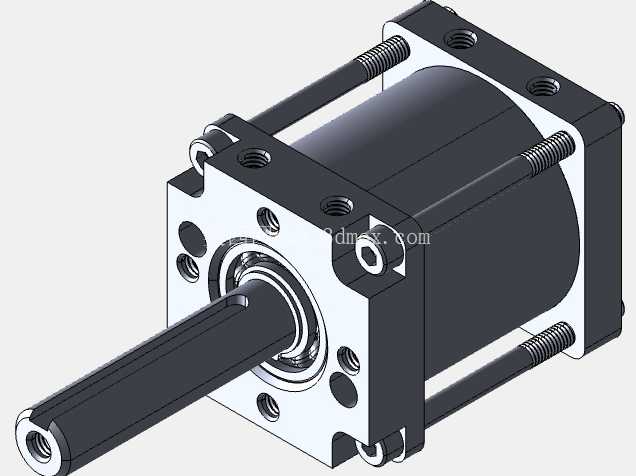

　　这款两级行星减速传动结构，在自动化产线辅机、小型协作机器人关节、商用自助售货机驱动模块这类对安装空间、输出扭矩有均衡要求的场景里适配性很强，做结构选型时不用额外做复杂的转接法兰设计，能直接嵌入紧凑的设备安装腔体内。从实际传动逻辑来看，它采用16:1的两级减速比配置，整套行星轮、太阳轮均采用冷轧钢坯加工，齿部经过常规淬硬处理，能保证长期负载下的齿面耐磨性，额定输出扭矩可达30Nm，足以应对常规中载间歇传动的工况需求，不会出现普通塑料齿轮箱长期运行后齿面磨损、回程间隙变大的问题。设计阶段就考虑了集成安装的便利性，整体采用44mm×44mm的方形截面壳体，总长度控制在55mm，输出轴为12mm直径的冷轧钢轴，轴端加工有4mm键槽，

　　能直接和同步带轮、驱动辊轮等负载件做键连接传动，避免轴孔打滑的问题；输入端适配9mm直径的驱动小齿轮，可直接和常规步进电机、小型直流伺服电机的输出齿轮啮合，不用额外加工输入转接轴。安装边界上，壳体端面预留4个M5规格的安装孔，孔位深度10mm，安装时直接从端面拧入固定螺丝即可，不需要额外的安装支架做夹持固定，能大幅缩小整套驱动模块的占用空间。在实际设备调试中，这类方形行星减速箱的同轴度表现更好，输出轴的径向跳动量控制得很低，搭配驱动电机运行时的传动噪音比同级别的平行轴减速箱更小，适合用在对运行静谧性有一定要求的商用设备场景里。做三维建模时，这套结构的齿部参数、安装孔位、轴伸尺寸都做了1:1还原，结构工程师在做整机布局时可以直接调取模型做干涉检查，不用反复测绘实物调整安装间隙，能缩短前期方案设计的周期，尤其是做多轴联动的小型设备时，统一的方形安装截面能让整机的安装板布局更规整，减少异形安装板的加工成本。
