战斗机器人用行星减速无刷电机组件

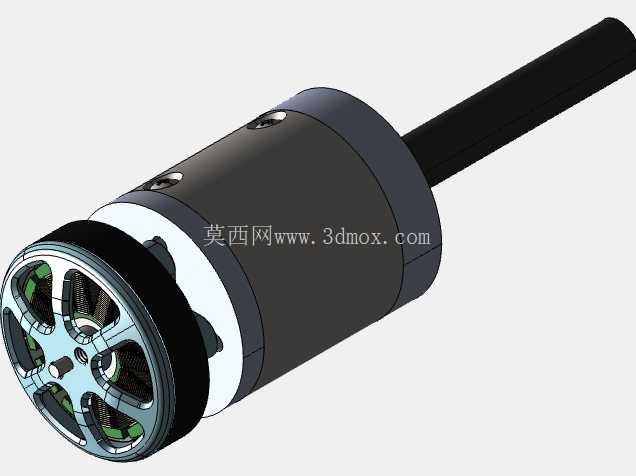

这款紧凑传动组件的核心设计目标，是适配1.5公斤级Beetleweight格斗机器人、小型教育移动平台、AMR导引单元这类对自重、动力密度、抗冲击能力有严苛要求的轻型机器人场景，解决小尺寸动力单元扭矩输出不足、传动结构抗过载能力弱的常见工程痛点。从结构逻辑来看，设计团队没有采用常规的直连电机输出方案，而是将两级行星减速结构与外转子无刷电机做了深度集成，摒弃了传统分体式电机加减速器的冗余连接法兰与转接轴，在有限的径向尺寸内压缩了整体轴向长度，避免传动组件在机器人舱内占用过多布局空间，给武器机构、控制板、电池的排布留出足够余量。传动参数层面，这套组件选用19:1的固定减速比，匹配定制绕组的外转子无刷电机，在动力输出曲线上做了针对性调校——外转子电机本身的高转速特性经过行星轮系的扭矩放大后，输出轴可以在紧凑体积下提供足够的轮上或武器端驱动力，同时硬化合金钢齿轮的齿面经过硬化处理，能承受格斗机器人场景下频繁的冲击载荷、瞬时堵转力矩，不会像普通塑胶齿轮或软齿面金属齿轮那样在碰撞中出现断齿、齿面崩落的问题。输出端采用6毫米直径的硬化钢轴，轴伸长度经过匹配校核，既可以直接安装行走轮、武器摆臂，也可以通过配套的联轴器转接外部负载，轴的径向跳动量控制在小型机器人传动的允许公差范围内，避免高速运转下的动平衡问题带来的额外振动。从安装边界来看，整个减速电机的柱形外壳可以直接通过卡箍、侧装支架固定在机器人的碳纤维或铝合金机架上，外壳上预留的紧固螺钉孔位可以实现周向防转，不需要额外加工复杂的安装定位结构，降低小型机器人的机架加工难度。在实际选型适配中，这类集成减速电机相比分体采购电机和减速器自行组装的方案，省去了轴对中调试、转接件加工的环节，装配时只需要固定壳体、接好电机三相线与电调即可完成动力单元部署，对于学生竞赛团队、小型机器人研发团队来说，可以大幅缩短传动系统的调试周期，把更多精力放在控制逻辑与整机结构优化上。不同于工业场景下的重型减速电机，这款组件的重量控制做了针对性优化，在保证齿轮、轴系结构强度的前提下，外壳采用轻量化结构设计，不会给1.5公斤级的格斗机器人带来过多的自重负担，避免因为动力单元超重挤占装甲、电池的重量配额。传动效率方面，两级行星轮系的结构本身具备同轴传动、效率损失小的特点，配合硬化齿轮的低摩擦啮合特性，可以把电机的输出动力尽可能传递到负载端，减少传动过程中的能量损耗，提升电池的续航表现，这对于电池容量受限的小型格斗机器人来说尤为关键。在CAD装配与模拟场景中，这套模型的完整结构可以直接导入整机装配体，做干涉检查、运动仿真，验证传动组件与机架、轮系、武器机构的位置匹配度，不需要重新测绘建模，能有效加快设计迭代速度。针对教育类机器人研发场景，这套结构也可以作为行星减速传动的教学案例，帮助学习者理解两级行星轮系的传动原理、减速比计算逻辑、电机与减速器的集成设计思路，掌握紧凑动力单元的设计要点。在抗冲击设计上，轮系的支撑结构做了加强处理，能承受格斗场景下来自各个方向的碰撞冲击力，不会因为外部撞击导致轮系错位、轴系弯曲，保证比赛过程中动力输出的稳定性。输出轴的连接方式兼容常见的机器人轮毅、武器夹头规格，不需要额外定制转接零件，降低整机的物料成本与加工周期。
