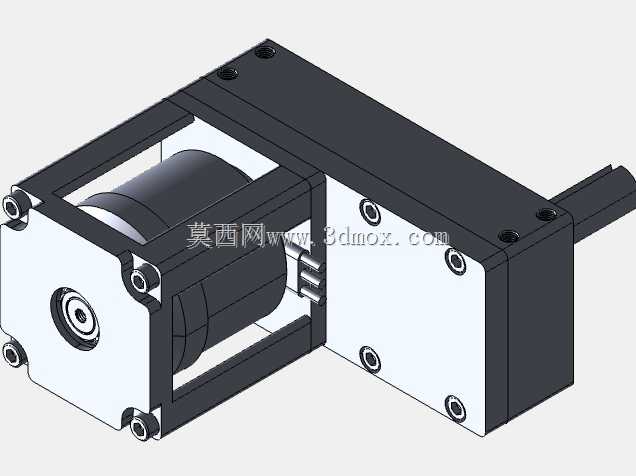

Bbox60战斗系列无刷电机减速变速箱

　　这套集成式动力传动模组，核心是将高转速无刷直流电机与大减速比行星/平行轴减速箱体整合为一体化驱动单元，在小型移动机器人、格斗竞技机器人、轻量化AGV、小型输送辊道、桌面级自动化执行机构这类对安装空间、输出扭矩、动力密度要求严苛的场景中应用十分广泛。

　　从实际选型落地的角度看，这类模组最突出的优势是省去了工程师自行匹配电机与减速箱的对接公差校核、联轴器选型、同轴度调试的大量工作：电机输出轴与减速箱输入级直接耦合，整机轴向与径向尺寸经过协同优化，不会出现自行拼接时电机尾部突出、对接法兰干涉、轴系不同心导致高速运转振动超差的问题。模组整体外包络尺寸控制在165mm×63mm×80mm，这个尺寸边界刚好适配小型机器人底盘的侧边安装位、桌面设备的框架内部预留空间，不需要额外切割机架或者拓展安装支架。安装接口端，输出轴直径为6mm，轴上开设3mm标准键槽，配套的安装法兰预留了对应规格的沉头固定孔，既可以通过键连接传递大扭矩避免轮体、摆臂在重载启停时出现打滑空转，也可以直接通过法兰面锁附到设备的安装立板上，径向定位公差控制在常用IT7级，装配时不需要二次找正就能保证输出轴与负载转轴的同轴度要求。

　　传动参数层面，这套模组的减速比设定为7.27:1，这个速比的选型经过了实际工况权衡：如果速比过小，电机输出扭矩放大倍数不足，驱动负载爬坡、撞击、卡滞时容易出现电机堵转过流；如果速比过大，输出端最高转速会被压得过低，无法满足移动机器人的行进速度、执行机构的动作节拍要求。7.27:1的速比刚好把Flipsky 7070系列无刷电机的高转速特性转化为适配负载的低转速大扭矩输出，该款电机支持110Kv、140Kv、170Kv三种绕组规格，工程师可以根据供电电压、目标输出转速的需求灵活选配，同时箱体的输入接口也兼容Ampflow A28 400/150这类有刷电机，不需要修改箱体安装孔位就能完成动力源替换，适配不同成本预算、不同驱动方案的项目需求。

　　结构设计上走的是轻量化高刚性路线，箱体主体采用高强度硬化合金材料加工，齿轮传动副全部选用EN25合金钢材质，这种材料经过热处理后表面硬度高、芯部韧性好，在格斗机器人这类存在冲击载荷、瞬时堵转、反复正反转的工况下，齿轮齿面不容易出现点蚀、断齿问题，箱体框架也不会因为冲击载荷发生形变导致齿轮啮合间隙变大、传动卡滞。整机重量控制在2300g，在同扭矩等级的减速动力模组里重量优势明显，不会给小型移动设备增加过多的无效负载，变相提升了设备的续航时间与负载能力。

　　实际装配维护时，箱体的分箱面采用止口定位，端盖通过内六角螺钉锁紧，拆解检查齿轮啮合状态、补充润滑脂时不需要专用工装，日常运维门槛很低。输出轴端伸出箱体的长度经过校核，安装同步轮、驱动轮、摇臂时，锁紧螺母的操作空间充足，不会出现工具和箱体侧面干涉的问题。电机的三相接线端子从箱体侧面的预留槽位引出，走线空间规整，不会和运动部件发生摩擦剐蹭，接线完成后可以配套扎带固定在箱体侧面的安装凸台上，整机布线整洁度远高于自行拼接的分散式动力组件。

　　在三维建模阶段，这套模型完整还原了所有安装孔位、轴伸尺寸、键槽规格、箱体凸台轮廓，工程师在做整机设备布局时，可以直接把模组导入装配体，提前校验和周边机架、轮子、电控板的干涉情况，不需要反复实测实物尺寸调整设计，能大幅缩短原型机的开发周期。
