不锈钢储罐旋转水射流清洁喷头结构

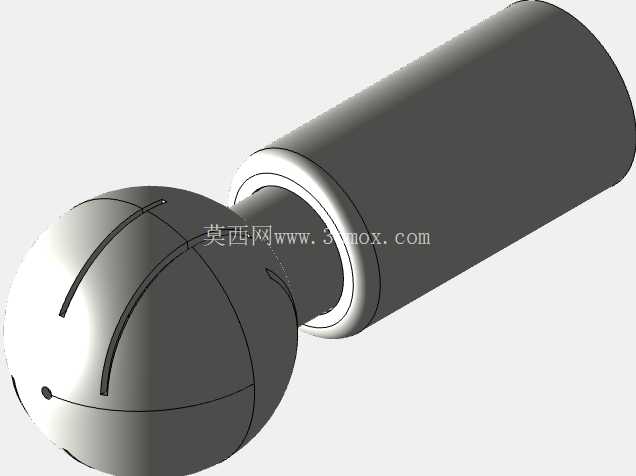

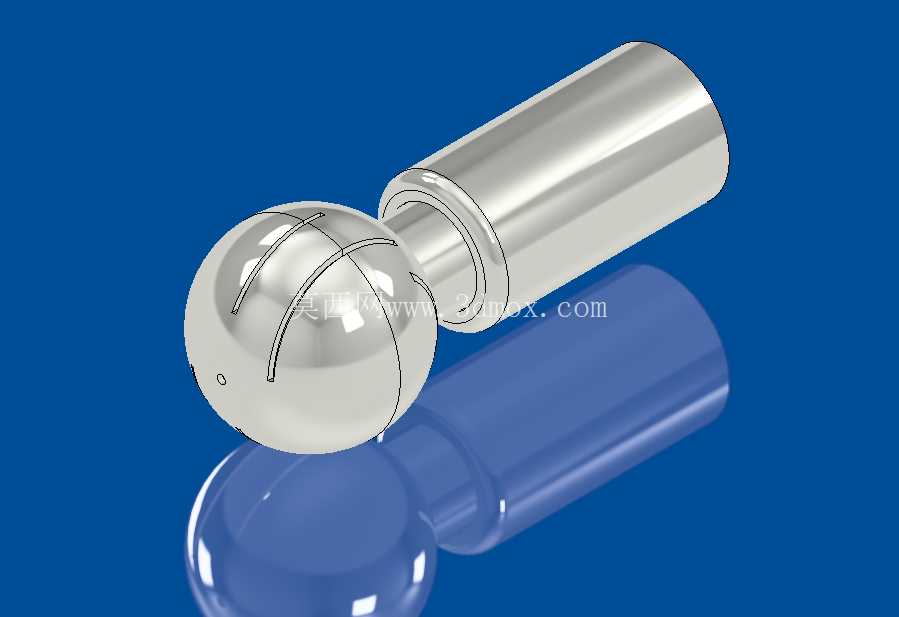

　　这款旋转水射流清洁部件主要应用于食品饮料、制药、精细化工等行业的立式/卧式储液罐内部清洗作业，针对罐体内壁残留的物料结垢、沉积杂质，无需人员进入受限空间即可完成全覆盖清洁，适配CIP在线清洗系统的管路布局，能在不拆解罐体密封结构的前提下完成安装与作业。从结构设计来看，整体采用一体化不锈钢棒料加工成型，连接端为标准圆柱插接结构，可匹配常规清洗管路的快装或焊接接口，安装时需保证连接段与管路的同轴度偏差不超过0.1mm，避免高速旋转时出现径向跳动影响密封寿命。头部的球形喷头上开设多道倾斜布置的喷流槽，清洗介质以0.3-0.8MPa的压力进入内腔后，会从喷槽高速喷出，喷射反作用力会驱动球形喷头绕连接轴做360度连续旋转，无需额外配置动力源，

　　依靠流体动能即可实现无死角喷淋覆盖。设计过程中重点考量了流道的顺滑过渡，连接段与球形头部的衔接位置做了圆弧倒角处理，避免介质流动时出现紊流导致的压力损失，同时减少杂质在流道内的卡滞风险。球形喷头与连接轴的配合间隙控制在0.02-0.05mm之间，既保证旋转动作的顺畅度，又能控制介质内泄量在允许范围内，避免前端喷射压力不足。外形尺寸上，连接段的外径适配行业通用的清洗管路通径，整体长度可根据罐体的人孔安装位置调整，作业时喷头伸入罐体内部的深度需覆盖罐底到罐顶的清洁范围，安装边界需预留至少10mm的径向旋转空间，避免喷头转动时与罐体内壁的加强筋、搅拌附件发生干涉。实际选型时，可根据罐体容积调整喷槽的开孔角度与数量，

　　大容积罐体可适当增大喷流倾角扩大单次喷淋覆盖半径，小容积罐体则可缩小倾角提升局部喷射冲击力，针对有腐蚀性介质的使用场景，整体材质可选用316L不锈钢，表面做电解抛光处理降低物料附着概率。结构上没有易损的橡胶密封件，长期运行仅需定期检查连接轴的磨损量，维护成本远低于传统的固定喷淋球，清洁效率相比固定喷淋结构提升40%以上，介质消耗量可降低30%左右，尤其适合对清洁度要求较高的卫生级生产场景，能有效避免人工进罐作业带来的安全风险与二次污染问题。
