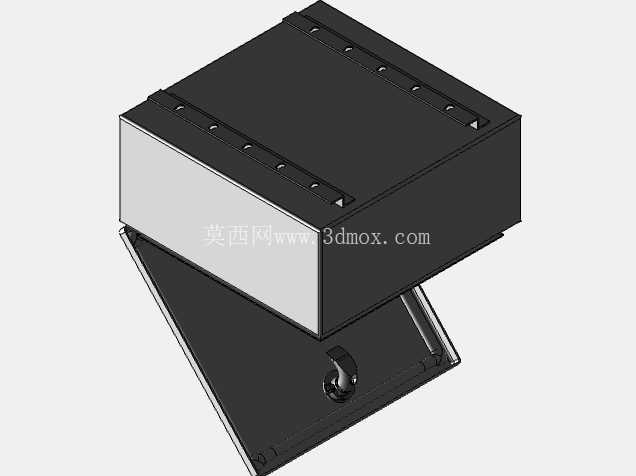

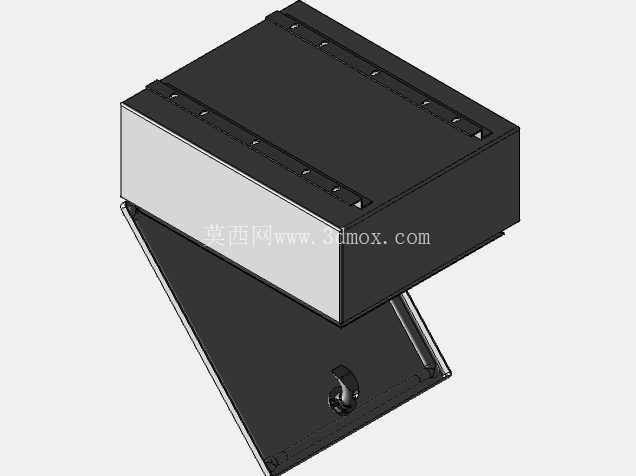

交流稳压系统配套壁挂式电气箱结构

　　这款电气箱主要适配交流稳压供电场景，作为稳压系统内部电气元件的承载防护壳体使用，常见于工业车间配电支路、小型设备配套供电单元、商用供电稳压改造项目中，用来容纳接线端子、稳压控制模块、小型保护开关等核心电气部件，避免内部元件直接暴露在车间粉尘、轻微溅水、外力磕碰的环境中，保障稳压回路的运行稳定性。从结构设计来看，箱体采用分体式钣金拼合结构，主体为方正封闭腔体，侧部预留的安装孔位可直接配合膨胀螺丝实现墙面壁挂固定，也可通过配套支架安装在稳压设备的机架侧边，安装边界预留了足够的接线操作空间，箱体开盖后内部腔体平整，可根据实际元件排布需求自行加装导轨或者安装板，适配不同规格的电气元件布局。箱体的开合结构采用侧边铰接配合锁扣的设计，

　　日常维护时无需完全拆卸箱体，翻开箱盖即可完成内部接线调试、元件更换等操作，闭合后箱盖与主体的贴合边做了折边处理，可阻挡大部分粉尘飘落进入腔体，同时避免边缘锐边划伤操作人员。设计过程中优先考虑了现场安装的通用性，箱体背部的安装孔位做了长圆孔设计，可适配现场安装孔位的小幅偏差，降低现场安装的对位难度，箱体外部的凸起加强筋既提升了钣金壳体的结构强度，避免薄钣金在运输、安装过程中出现形变，也可作为外部走线的临时固定位点。从实际使用角度出发，这款箱体的腔体深度可容纳常规厚度的导轨式电气元件，不会出现元件突出导致箱盖无法闭合的问题，箱体边角做了小圆弧过渡处理，避免安装维护过程中尖锐边角造成的磕碰伤害，整体结构没有冗余设计，所有结构特征都服务于元件防护、安装便捷、维护方便这几个核心使用需求，可直接作为交流稳压系统的配套电控壳体使用，也可经过简单开孔改造后作为其他小型配电回路的防护箱体使用。
