壁挂式交流稳压电气控制箱结构

　　这套壁挂式电气控制箱结构主要面向车间稳压供电、小型产线配电、实验台电源接入以及老旧设备电控改造等场景。箱体内部围绕交流稳压与配电保护进行布置，能够把进线电源经过开关、稳压及保护元件后分配给后端负载，减少电压波动对控制回路、仪表和小型执行机构的影响。实际项目中，这类箱体常安装在墙面、设备侧立柱或独立支架上，因此建模时不仅要表现门板、背板和边框，还要把内部元件的安装位置、接线空间和维护操作距离一并考虑。

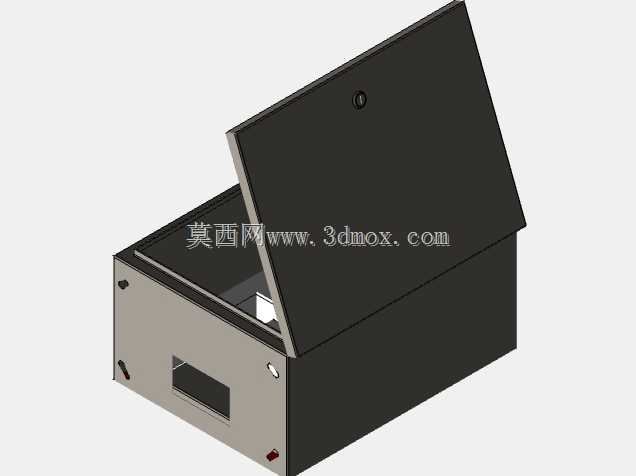

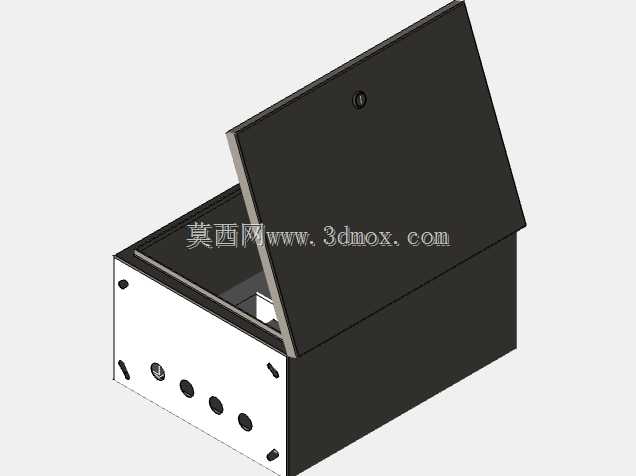

　　从结构上看，箱体采用矩形封闭柜型，外层由箱门、侧围板、后安装板和边框组成，门板闭合后可形成相对独立的电气防护空间。背板是整箱的核心承载面，断路器、稳压相关模块、端子排及辅助元件均通过导轨或紧固件固定在背板上。元件排布遵循强弱电分区和操作动线：上部集中布置主开关与稳压模块，便于进线电缆从上方或侧上方引入；中下部设置端子排和小型功能元件，方便出线向下汇集；右侧保留接线与检修余量，避免导线紧贴门板或在折弯处形成小半径弯折。

　　设计思路上，模型没有只做外观壳体，而是将柜内安装逻辑表达出来。主回路元件靠近进线侧，能够缩短大截面电缆路径，降低线损和发热累积；控制与端子区域靠近箱门下方，运维人员打开柜门后可直接观察端子标识并进行压线、复测。元件之间预留了空气流通间隙，特别是稳压模块周围保留散热空间，防止多元件密集安装后局部温度升高。背板与箱体边框之间通过螺钉或折边结构连接，既保证拆装便利，也能在柜门开启后承受元件和导线的重量。

　　外形边界方面，箱体整体呈竖向长方形，适合墙面明装。宽度方向需要容纳元件导轨、端子排及两侧走线槽；高度方向按照上部主元件、中部功能模块、下部端子区的层次展开；深度方向则要兼顾元件本体厚度、导线弯曲半径和门板闭合间隙。安装时，后背板应贴合可靠支撑面，四角固定孔位需避开内部元件投影区，防止螺钉打入后损伤导线。箱门开启侧要保留足够操作空间，不能被管道、线槽或设备机架遮挡；若现场粉尘、油雾较多，还可在门缝处增加密封条，并在箱体下部设置合理的出线防护。

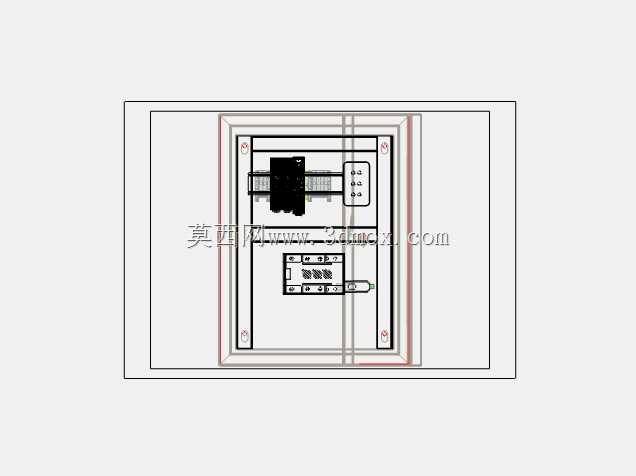

　　在三维建模表达中，柜体框架、门板、安装背板、导轨、开关模块、端子排和接线位置均有明确形体关系。边框折边体现了钣金箱体的加强方式，门板与箱体之间的开合边界清晰，内部元件没有简单堆叠，而是按照电气装配习惯形成横向和纵向对齐。走线区域沿背板边缘和元件侧部预留，使电缆能够从进线端顺畅进入主开关，再经稳压和保护单元连接至端子排。这样的结构表达可用于柜体干涉检查、安装板孔位规划、钣金展开参考以及现场安装尺寸确认。

　　工程使用中，该结构重点解决的是小容量交流稳压配电的集成问题。它把分散的开关、稳压、端子和防护元件集中在一个箱体内，减少外部接线裸露，也让检修点更加明确。对于结构设计人员，模型可直接作为电气柜布局校核基础，核对元件与门板、侧壁、走线槽之间的距离；对于电气设计人员，可据此评估进线方向、出线数量和端子排布；对于加工与装配人员，则能通过三维形体理解钣金箱体、安装板和电器元件之间的装配顺序，避免现场开孔错位、元件贴门或导线余量不足等常见问题。
