HENRYS系列排气消声器结构设计

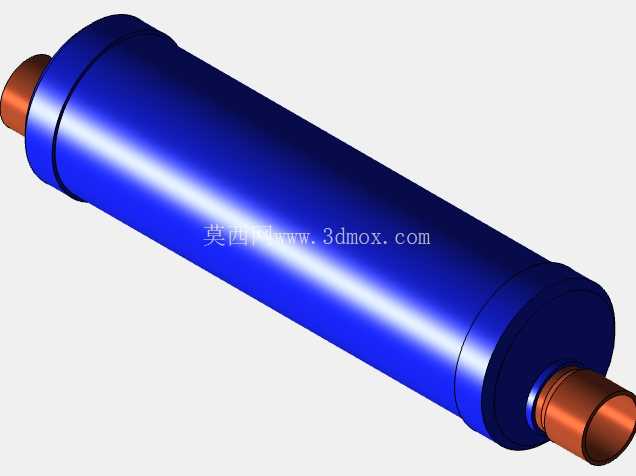

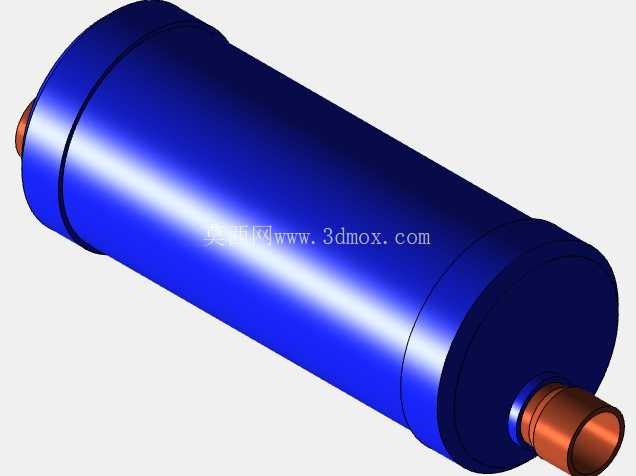

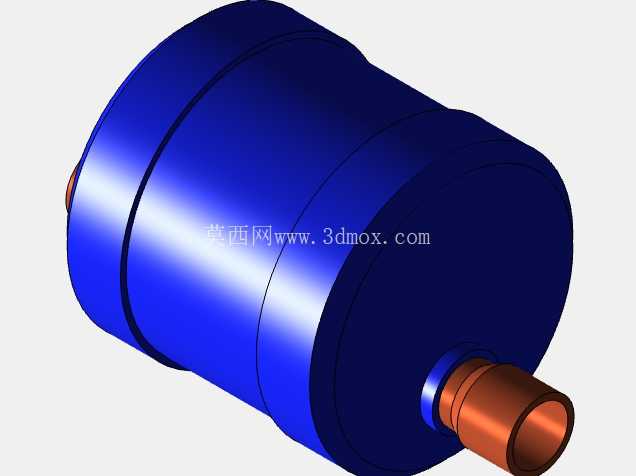

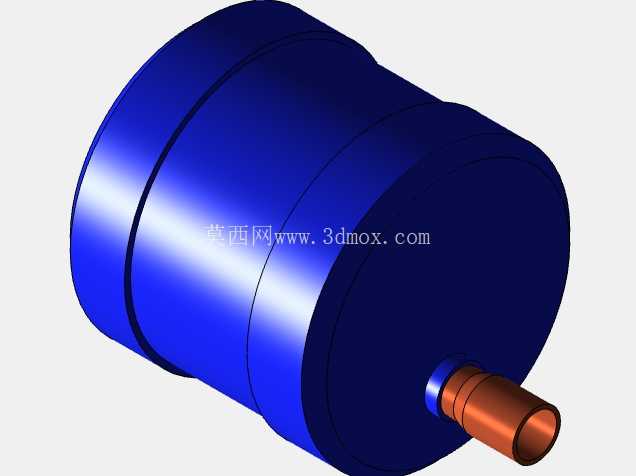

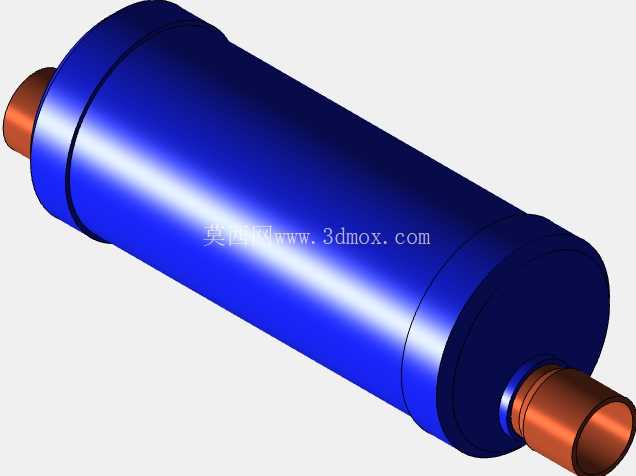

　　在暖通空调、气动系统的管路布设场景中，排气消声器是控制气流排放噪声、优化系统运行工况的核心配套元件，这类元件的性能直接决定了整套系统的现场声环境达标率，也会影响管路末端的气流稳定性。本次呈现的HENRY S系列排气消声器，覆盖了五种不同规格的同系列产品，全部采用圆柱形筒体的经典结构形式，筒体两端做圆弧收边处理，避免气流在端面形成尖锐扰流区，同时也能降低加工过程中的应力集中风险。从设计逻辑来看，该系列消声器采用阻性消声结合抗性扩容的复合结构思路，筒体内部预留了多孔吸声材料的填充腔室，同时通过进出口管径与筒体直径的比值设计，利用截面突变形成的声阻抗变化，对中低频排气噪声进行有效衰减，针对气动系统排气时常见的宽频带噪声特性做了适配优化。

　　实际应用中，这类消声器多安装在气动阀组排气口、空压机管路末端、暖通系统排风支管端口位置，能够在不明显增加系统排气背压的前提下，将排气噪声降低20-35dB，满足工业现场的噪声管控要求。从安装边界来看，该系列不同规格产品的筒体直径、长度均做了梯度化设计，最小规格筒体直径约32mm、长度约68mm，最大规格筒体直径约58mm、长度约122mm，全部采用外螺纹直插式连接端，连接端直径统一适配常用的气动管路标准管径，安装时无需额外定制转接接头，直接与对应管径的管路端口旋接即可固定，安装端面预留的密封槽可以配合O型圈实现端面密封，避免高压气流从连接缝隙处泄漏产生次生噪声。建模过程中对筒体的壁厚做了均匀化处理，筒体壁厚统一设置为2mm，

　　既满足1.0MPa工作压力下的结构强度要求，也不会因为壁厚过大增加不必要的材料成本，连接端的螺纹参数完全遵循通用气动管螺纹标准，螺距、牙型角都和市面常规配套管路完全匹配，不存在安装干涉问题。不同规格的产品可以对应不同的排气流量需求，选型时只需要根据管路的额定排气量匹配对应筒体容积的型号即可，无需额外做结构改制。筒体表面做了氧化钝化处理的结构预留，建模时保留了表面处理层的厚度尺寸，方便后续加工时直接出图生产，端盖与筒体的连接采用卷边压合结构，没有额外的焊接或螺栓连接点位，既减少了加工工序，也避免了连接点位的漏气隐患。在实际管路布局中，这类圆柱形消声器的安装空间占用极小，轴线方向与管路保持同轴布设即可，不需要额外预留侧向操作空间，即使是在阀组密集排布的气动柜内部，也能顺利完成安装，不会和周边的阀件、管路产生空间干涉。
