MCP4725数模转换模块电路板结构设计

　　这款MCP4725数模转换模块的电路板设计，核心围绕嵌入式开发场景下的模拟信号输出需求展开，在工业控制、创客DIY项目、教学实验平台中都有广泛的适配空间。日常做设备调试时，常需要主控板输出连续可调的模拟电压信号，用来驱动执行器、校准传感器阈值、给模拟前端提供参考电压，这类小型DAC模块刚好填补了主控芯片自带DAC通道不足、输出精度不够的缺口。

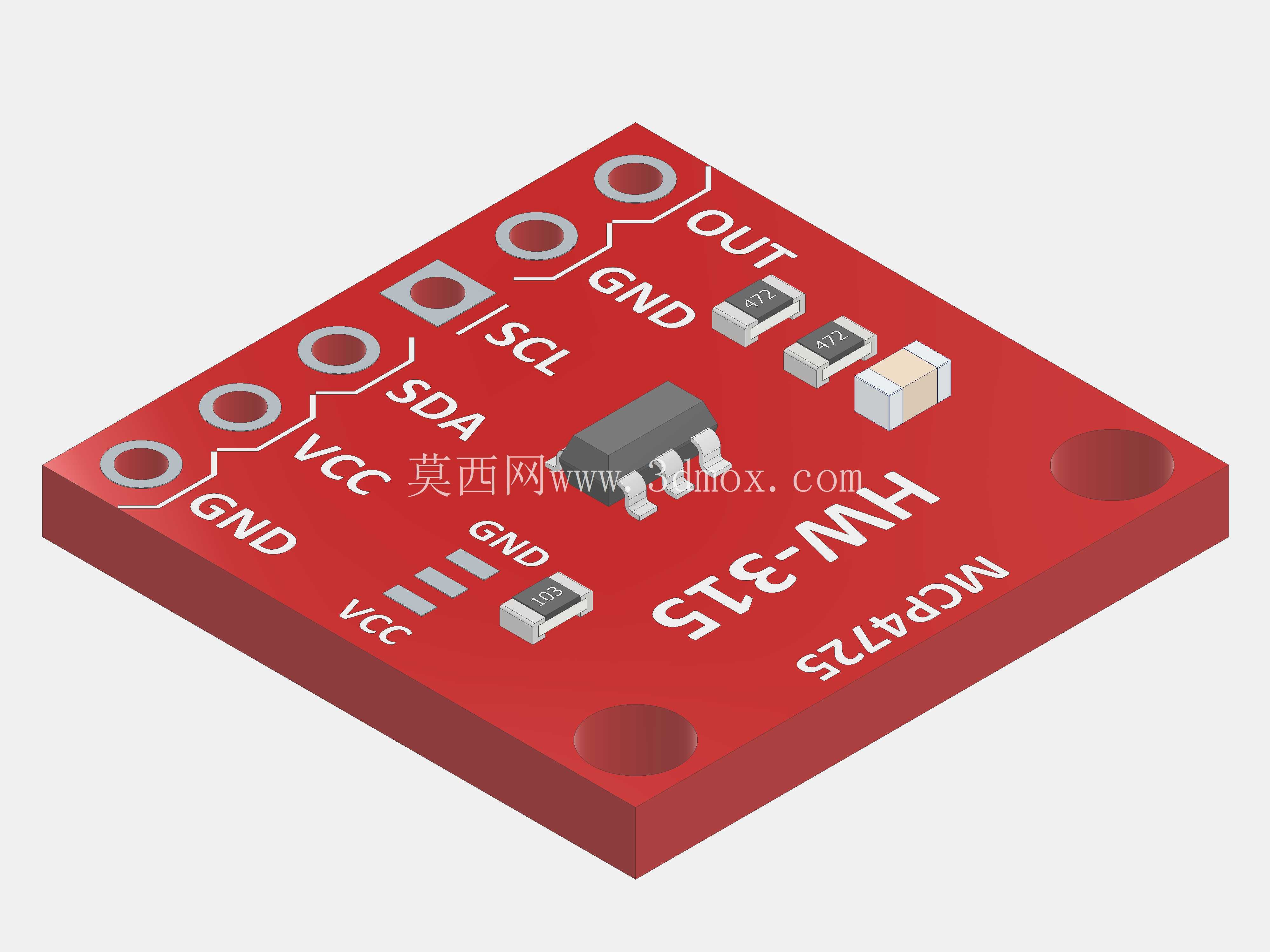

　　从功能特性来看，这块板搭载的MCP4725是8位分辨率的单通道DAC芯片，通过I2C总线和主控通信，板载的SDA、SCL引脚已经预留了标准2.54mm间距的排针焊位，VCC和GND引脚做了双组冗余布置，不管是从板边上方还是侧方接线，都能避开周边元件的干涉，方便不同走线方向的项目集成。板上集成了必要的贴片阻容元件，包括电源去耦电容、上拉电阻，用户拿到手只需要焊接排针就能直接接入电路，不需要额外搭配外围元件，减少了 breadboard 搭线的接触不良问题。

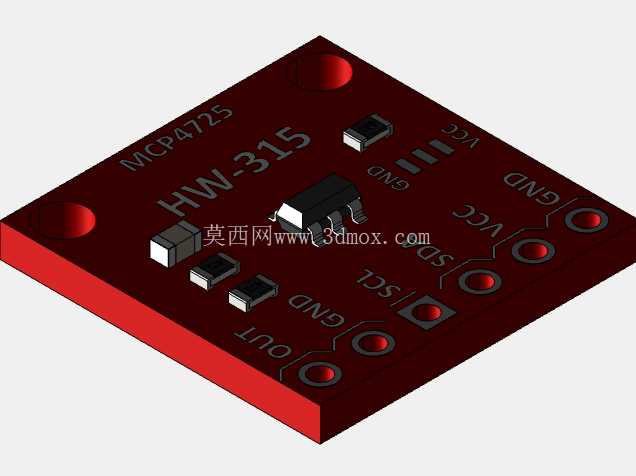

　　设计思路上，整块PCB采用红色阻焊层，板型做了切角处理，四个角预留了3mm直径的安装孔，安装孔的位置避开了底层走线和表层元件的投影区域，不管是用铜柱固定在亚克力支架上，还是用尼龙螺丝固定在设备壳体内，都不会出现螺丝压到走线造成短路的问题。元件布局遵循信号流向原则，I2C通信引脚靠近板边一侧，模拟电压输出引脚OUT布置在板的另一侧，数字信号和模拟信号的走线做了分区处理，减少数字信号跳变对模拟输出精度的干扰。主芯片布置在板的中心位置，周边的去耦电容紧贴芯片电源引脚布置，最大限度缩短电源回流路径，降低电源纹波对输出电压稳定性的影响。

　　尺寸边界方面，整块板的长宽控制在常用小型模块的通用尺寸范围内，和常见的传感器模块安装孔位兼容，堆叠安装时不会和相邻的I2C设备产生结构干涉。板厚采用标准1.6mm PCB厚度，贴片元件全部采用0805封装规格，兼顾手工焊接的便利性和批量生产的贴片效率，不管是个人爱好者手工打样制作，还是小批量生产做项目配套，都能适配常规的PCB加工工艺。板上的丝印标注清晰，每个引脚的功能、板卡型号都做了明确标识，接线时不需要额外查阅原理图就能快速对应引脚定义，减少现场调试的接线错误率。实际使用中，这类模块可以直接兼容Arduino、ESP32等主流开源主控板，在小型自动化设备的模拟量控制、智能硬件的信号输出环节都能稳定工作，结构设计上充分考虑了不同安装场景的适配性，没有多余的冗余结构，整体紧凑实用。
