贴片式ER9筒磁芯电感器三维结构设计

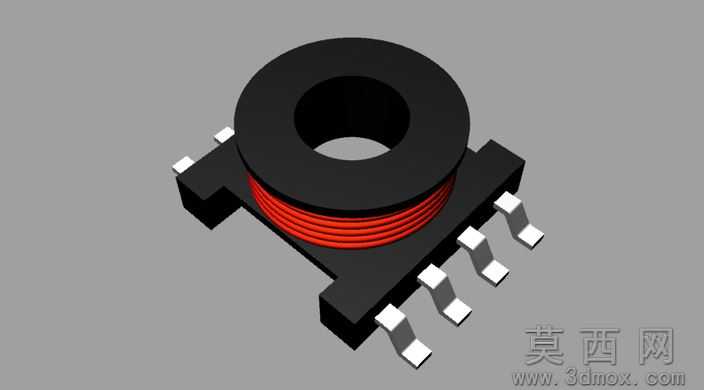

本作品为贴片式ER型筒状磁芯绕线电感器的三维数字化模型，建模过程围绕电子元器件的实际生产装配逻辑展开，首先基于Ferroxcube ER9系列磁芯的标准尺寸参数，在三维建模环境中完成基准平面搭建，先绘制磁芯基座的轮廓草图，通过拉伸命令生成带引脚定位槽的黑色塑封基座结构，基座两侧对称排布的表贴引脚采用单独草绘拉伸后阵列的方式制作，严格遵循SMD贴片元件的引脚间距、共面度规范，确保引脚端面处于同一水平面，匹配PCB表面贴装的工艺要求。磁芯部分采用回转体建模思路，先绘制ER筒型磁芯的半剖面轮廓，通过旋转命令生成带中心通孔的环形铁氧体磁芯主体，磁芯的边角做微小倒角处理，还原实际磁芯生产中的去毛刺工艺特征。绕线部分采用螺旋扫描命令完成漆包线的建模，根据ER9磁芯的窗口尺寸设定绕线圈数、线径参数，绕线紧密贴合磁芯中柱外壁，线圈两端分别延伸至对应引脚位置，还原电感器绕组的实际走线形态，绕线层间无错位、无重叠缝隙，符合小功率信号电感器的绕制工艺要求。材质渲染阶段，为磁芯与基座赋予哑光黑色工程塑料与铁氧体材质，调整材质的粗糙度参数模拟塑封件的磨砂质感，绕线部分赋予亮面红铜漆包线材质，添加细微的反射效果还原漆包线外层绝缘漆的光泽特性，引脚部分赋予镀锡金属材质，调整金属度与粗糙度参数呈现表贴引脚的半光亮镀锡质感。场景搭建采用中性灰色地面作为承载，添加三点布光系统，主光从斜上方45度投射照亮模型主体轮廓，辅光补全暗部细节避免阴影死黑，轮廓光勾勒磁芯与绕线的边缘层次，最终渲染效果清晰呈现电感器的整体结构、各部件的装配关系与材质特征，可用于电子元器件教学演示、PCB装配仿真、产品选型参考等场景，模型各部件均为独立可编辑实体，支持后续的结构修改、工程图导出与装配干涉检查。
