医用透明胶塞密封西林瓶结构设计

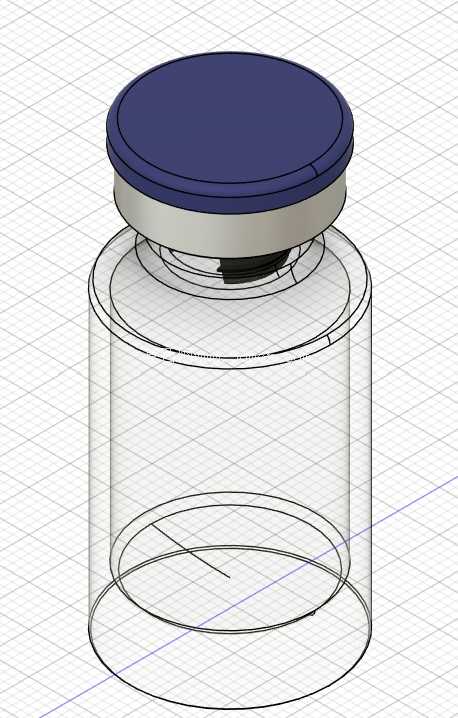

　　该模型还原的是医用西林瓶的完整装配结构，核心应用场景覆盖生物制剂存储、临床药剂分装、医疗实训教具开发、医疗设备仿真验证等多个领域，是医药包装体系中应用极广的核心容器类零部件。从实际使用逻辑出发，这类容器的核心功能是为液态生物制剂提供完全密封的无菌存储环境，既要耐受低温冷链运输过程中的温度交变应力，也要适配临床使用时的注射器穿刺取药操作，同时还要满足生产线上高速灌封设备的上料、定位、压合工序要求。设计过程中优先考虑了各部件的配合公差，瓶身采用直筒薄壁结构，瓶口位置做了加厚凸缘处理，为胶塞压合提供足够的支撑强度，避免压塞过程中瓶口出现崩裂、变形问题；瓶身内壁做了极小的拔模斜度，既满足注塑或吹塑成型的脱模要求，也能减少药剂残留，

　　方便临床使用时尽可能抽取全部药液。胶塞部分采用阶梯式结构设计，下部塞入瓶口的部分做了多道环形密封筋，压入后可与瓶口内壁形成多道过盈配合密封面，完全阻隔外界空气、微生物进入瓶内，上部的凸缘结构可完全覆盖瓶口端面，避免铝盖压合时胶塞出现移位；顶部的铝塑复合盖采用卷边压合结构，与瓶口凸缘完全扣合，为胶塞提供持续的轴向压紧力，保证长期存储过程中密封性能不衰减。从安装边界来看，瓶身外径与现有西林瓶灌装生产线的卡瓶定位轮槽尺寸完全匹配，可直接适配现有高速灌封设备的工装，无需额外调整生产线定位参数；瓶口内径尺寸适配常规临床注射器的针头穿刺需求，胶塞的穿刺阻力经过结构优化，既不会因阻力过大导致穿刺时胶塞脱落掉屑，也不会因阻力过小导致密封失效。

　　瓶身采用透明材质设计，可直观观察内部药剂的状态、容量，方便医护人员使用前检查药液是否存在浑浊、沉淀、异物等问题；整体外形尺寸符合相关医药包装标准，可直接放入常规疫苗冷藏盒、自动接种设备的料仓内，适配自动化取药、扫码、接种的全流程操作。建模过程中对各部件的配合间隙做了精准还原，胶塞与瓶口的过盈量控制在合理区间，既保证密封可靠性，也不会因过盈量过大导致压塞工序出现瓶身碎裂问题；瓶身底部做了内凹设计，提升放置时的稳定性，避免在操作台面上出现滑动倾倒。
