麦克纳姆全向移动轮结构设计

　　麦克纳姆轮作为全向移动设备的核心行走部件，目前广泛应用在仓储AGV、巡检机器人、窄通道作业转运平台、赛事竞技机器人等场景中，这类场景普遍对设备的移动灵活性有极高要求，需要设备在不改变自身朝向的前提下完成横向平移、斜向移动、原地零半径转向等动作，传统的差速轮、舵轮结构无法满足这类复杂移动需求，而麦克纳姆轮通过轮体周边分布式的辊子结构，可将轮体自身的旋转动力分解为多个方向的分力，通过不同轮子的转速与转向组合，实现任意方向的移动动作。

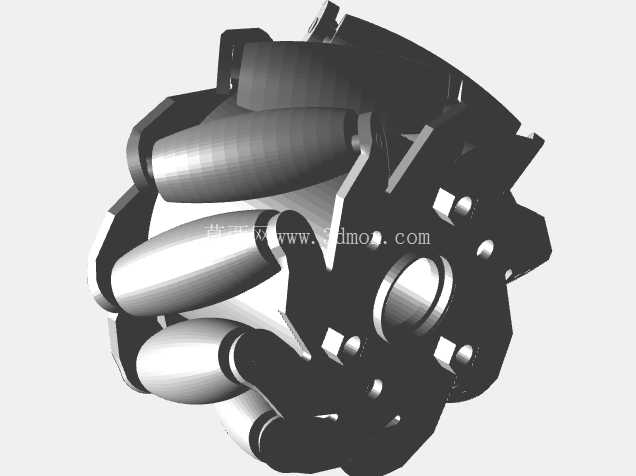

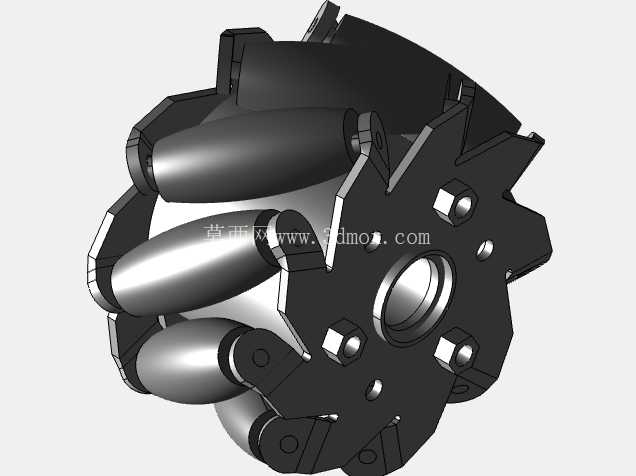

　　这款麦克纳姆轮的设计采用中心轮毂加周向分布式辊子的经典结构，轮毂主体采用辐板式设计，中心设置标准安装轴孔，轴孔周边均匀分布安装螺栓孔，可直接适配常规的驱动电机输出法兰，不需要额外设计转接件，安装边界参考常规中小型移动机器人的轮组安装空间，轮毂外缘均匀排布多根鼓形辊子，每根辊子的轴线与轮毂主轴线呈固定夹角，辊子自身可绕自身轴线自由转动，辊子外轮廓的包络面形成完整的圆形轮面，保证轮体滚动过程中与接触面的接触为连续滚动接触，避免行走过程中出现颠簸、卡顿的问题。

　　设计过程中需要重点考虑辊子的排布角度与安装间隙，角度偏差会直接导致轮组分力计算出现误差，最终使得设备移动轨迹偏移，而安装间隙如果预留不足，辊子在受载变形后会与轮毂支架发生摩擦干涉，预留过大则会导致轮体整体刚性下降，重载情况下出现辊子晃动的问题。这款模型的辊子采用两端销轴固定的方式，销轴与轮毂支架上的安装孔采用间隙配合，保证辊子转动顺滑的同时，控制径向窜动在合理范围内，轮毂上的辐板开孔在保证结构强度的前提下，尽可能降低轮体自身的转动惯量，减少驱动电机的启动负载，同时也能降低整体重量。

　　在实际选型应用中，这类麦克纳姆轮通常需要四个成组使用，分别安装在设备底盘的四个角位，每个轮子由独立的驱动电机控制，通过运动控制器协调四个轮子的转速与转向，即可实现全向移动功能。设计时需要注意轮组的安装高度一致性，保证四个轮子都能与地面均匀接触，避免出现单个轮子悬空导致动力流失的问题，同时辊子的材质需要根据使用场景选择，室内平整地面可采用聚氨酯材质保证静音效果，室外粗糙地面则需要选用硬度更高的橡胶材质提升耐磨性能。
