机器人配套行星减速驱动电机结构

　　该驱动单元面向小型移动机器人、关节执行机构、轮式底盘以及自动化输送工位的动力输出需求，采用直流电机与多级行星减速机构同轴串联的布置方式。整机外形为细长圆柱结构，输出端布置带安装孔的圆形法兰面，中心伸出带扁位的金属输出轴，尾端保留电机后盖与接线侧结构，能够在有限的设备内腔中完成动力输入、减速增扭和负载连接。

　　从实际使用场景看，这类电机并不直接追求高转速，而是通过行星减速级把原动机的高速小扭矩转换为低速大扭矩输出。移动机器人底盘中，它可以连接轮轴、联轴器或同步带轮，为行走轮提供稳定牵引力；机械臂、摆转机构和小型工装中，它可作为旋转执行端，带动夹爪、摆臂、分度盘完成定位动作；在教学平台、竞赛机器人和轻型自动化设备里，该结构也常用于验证传动比、轴端连接、法兰固定以及整机布置方案。

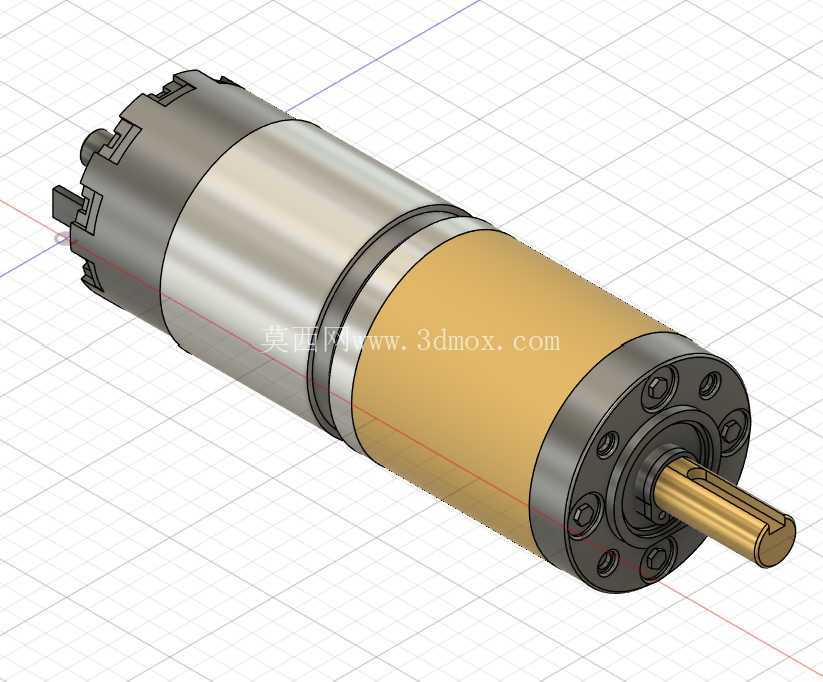

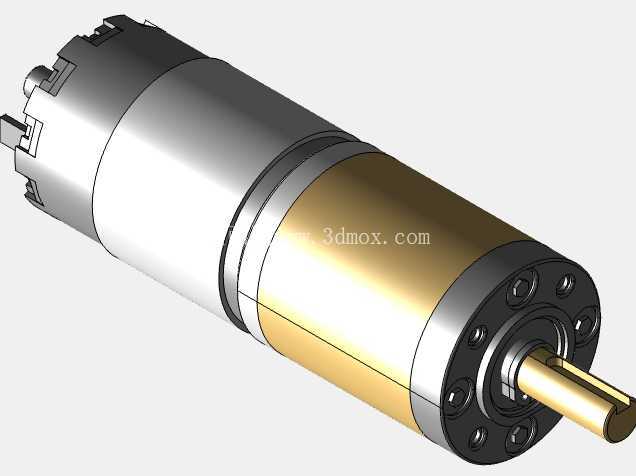

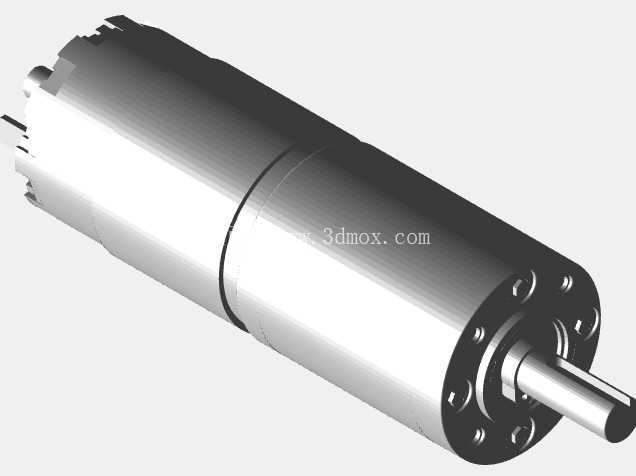

　　结构设计上，电机段与减速段沿同一轴线叠装，外壳由多段圆柱筒体组成。靠近输出端的黄色筒体对应减速机构容纳区域，内部可布置行星轮、太阳轮、内齿圈和行星架等零件；银灰色筒段主要包裹电机本体，提供定子、转子和磁路部件的安装空间；端部深色法兰通过周向螺钉与减速壳体连接，既承担轴承座和端盖功能，也为输出轴提供径向支撑。输出轴前端采用圆柱轴加扁位的形式，相比单纯光轴更利于传递扭矩，安装轮毂或联轴器时可通过扁位限制相对转动，降低松动风险。

　　安装边界方面，三维布局时应优先确认整机圆柱外径与设备内腔宽度的关系，避免筒体与支架、线缆或相邻模块发生干涉。前端法兰的圆周孔位决定了电机在安装板上的固定方式，孔中心圆、法兰厚度和螺钉沉入空间都需要在结构件上预留。输出轴的直径、伸出长度和扁位宽度是连接负载的关键尺寸，轴端配合件应设置相应的孔型和紧定结构。尾端虽然在图中主要表现为电机后盖，但实际布线时仍需留出接线、插接件和维护拆卸空间，不能将尾部完全贴死在机架上。

　　建模过程中，圆柱筒体之间的台阶、环形接缝和端部螺钉需要重点表达。台阶不仅是外观分段，更反映了电机壳、减速壳和端盖之间的装配关系；法兰面上的螺钉沿圆周均布，建模时应保持孔位角度一致，并注意螺钉头部与法兰端面的贴合。输出轴与前端盖之间存在同轴关系，轴心线应贯穿电机转子、减速级和负载连接端，任何偏心都会在装配检查中表现为轴系不对中。对于需要运动仿真的场景，可将固定壳体、电机转子、减速齿轮组和输出轴分别建立层级，便于后续检查旋转方向、传动比和干涉情况。

　　该结构的工程价值在于把动力源、减速机构和安装接口集中在一个紧凑圆柱单元内。选型和结构复核时，需要结合负载轮径、期望行走速度、爬坡阻力或关节扭矩反推减速比，再根据法兰和轴端尺寸设计连接支架。外壳分段设计有利于装配与维修，前端法兰承载输出侧载荷，筒体提供内部零件保护，尾部则承担电机端封闭和接线避让。整体造型简洁但功能分区明确，适合作为机器人动力模块、小型传动装置以及机电一体化课程设计中的参考结构。
