六轴姿态传感模块电路板结构

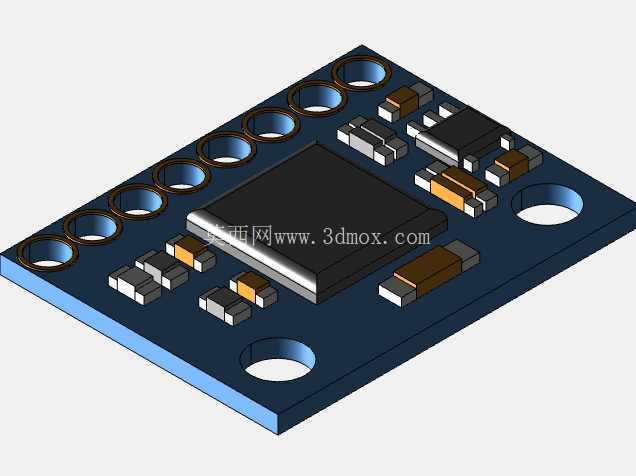

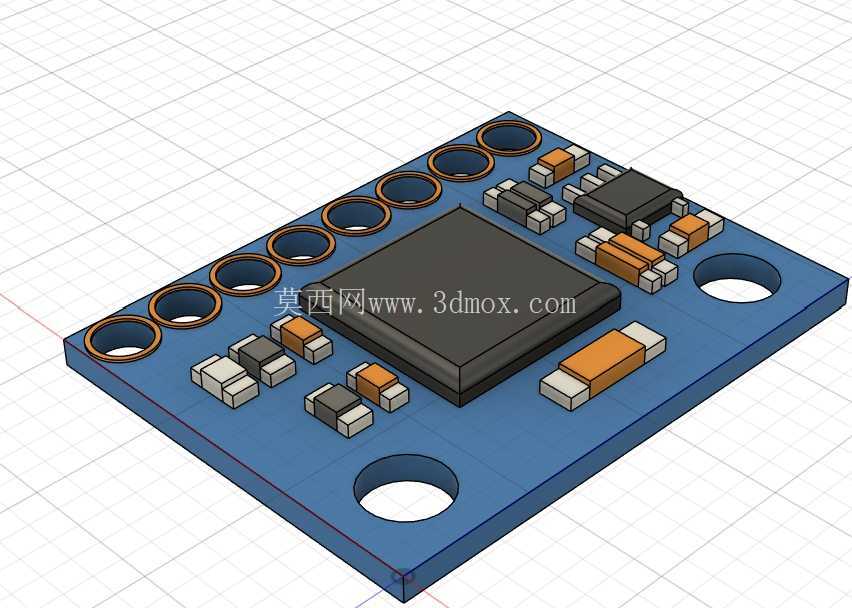

　　该结构围绕小型姿态采集模块的实物布局展开，主体为一块矩形印制电路板，板体采用蓝色阻焊外观，四角及板边设置圆形通孔，用于在整机内部通过螺钉或铜柱固定。板上最醒目的元件是位于中央区域的黑色方形封装芯片，对应六轴运动检测核心，周边布置多颗矩形贴片电阻、电容以及小型封装器件，元件沿信号路径和电源去耦需求分布，既体现真实模块的装配关系，也便于在设备总装阶段检查干涉与维护空间。

　　从应用场景看，这类模块常见于小型飞行载体、机器人姿态反馈、运动控制实验平台、手持稳定装置以及教学开发系统中。它的作用不是承担机械载荷，而是为控制系统提供加速度与角速度信息，因此结构建模的重点在于准确表达板卡轮廓、元件高度、接插件位置和安装边界，使机械设计师在布置舱体、支架或外壳时，能够提前判断传感器朝向、线缆插拔方向以及周围避让空间。

　　板卡外形以薄型平板为基础，边缘开孔形成明确的安装基准。建模时可将电路板作为主承载件，孔位中心距、孔边到板边距离、板厚以及元件顶面高度作为关键尺寸管理。中央芯片体积较大，高度明显高于周边贴片元件，是内部空间校核的首要对象；板边一排带铜环的孔位构成外接接口区域，适合与排针、焊接线或连接器配合，模型中以环形焊盘和开孔表现，能够反映实际焊接与装配位置。另一侧独立圆孔则可用于定位或辅助固定，在紧凑设备中也可作为穿线、避让螺钉头的结构参考。

　　设计思路上，模块布局遵循电子装联与机械安装双重约束。核心芯片尽量靠近板体中心，有利于降低安装应力对测量方向的影响，也方便在整机中把敏感轴与设备坐标系对齐。外围无源器件贴近芯片引脚布置，缩短局部走线长度；板边接口集中排列，使线束走向清晰，减少与外壳、支架或相邻板卡交叉。三维表达中保留贴片元件的错落高度，可避免把电路板简化成无厚度平面而导致外壳设计偏低、连接器无法插拔等问题。

　　在整机集成时，需要重点关注三个边界：一是板卡平面的固定孔位置，决定它能否直接安装到支架上；二是最高元件的顶面轮廓，决定上盖内壁与板卡之间的最小净距；三是接口侧的操作空间，若采用排针连接，应在板外预留插头和线束弯曲半径；若直接焊接导线，则需确认焊点不与安装柱冲突。由于传感器对安装方向敏感，板卡上的孔位不对称特征和元件分布也可作为防错参照，帮助装配人员识别正向安装姿态。

　　模型还呈现了电子模块从原理图到实体设备之间的机械接口：蓝色基板提供绝缘与承载，黑色芯片体现功能核心，橙灰相间的贴片元件反映密集装配状态，环形焊盘与安装孔则连接制造、固定和调试环节。对于结构设计者而言，这类模型可用于舱内布局校核、外壳凸台设计、连接器选型确认以及教学演示；对于自动化设备开发者，它能够在三维环境中直观检查传感器模块与机架、电池、主控板之间的相对位置，从而在加工前发现空间冲突和装配方向问题。

　　整体结构不追求复杂运动机构，而强调小型电子传感部件在机械系统中的真实占位。板体棱角、开孔、芯片封装和贴片元件均按实物比例组织，外观简洁但信息完整，适合作为机器人、小型载具和运动控制设备中的姿态检测节点参考。
