RC遥控车三角摆臂履带行走轮组

　　这套三角构型履带行走轮组，主要面向小比例RC遥控模型车、桌面级越野行走平台、小型仿生移动载具的改装与自研场景，用来替代普通橡胶车轮，解决普通圆轮在松散沙土、碎石坡面、细碎瓦砾、湿滑泥地等低附着路面容易打滑、陷车、越障高度不足的问题。整套结构没有采用常规履带车的一体式矩形底盘布局，而是把主动轮、承重支重轮、导向张紧轮整合在三角形镂空摆臂支架上，外侧包覆分段拼接的块状工程塑料履带，整体轮廓紧凑，不需要占用底盘下方大量纵向空间，很适合改装在轴距有限的1/10、1/16比例遥控攀爬车上，也可以作为小型巡检机器人、教学演示移动平台的行走末端模块。

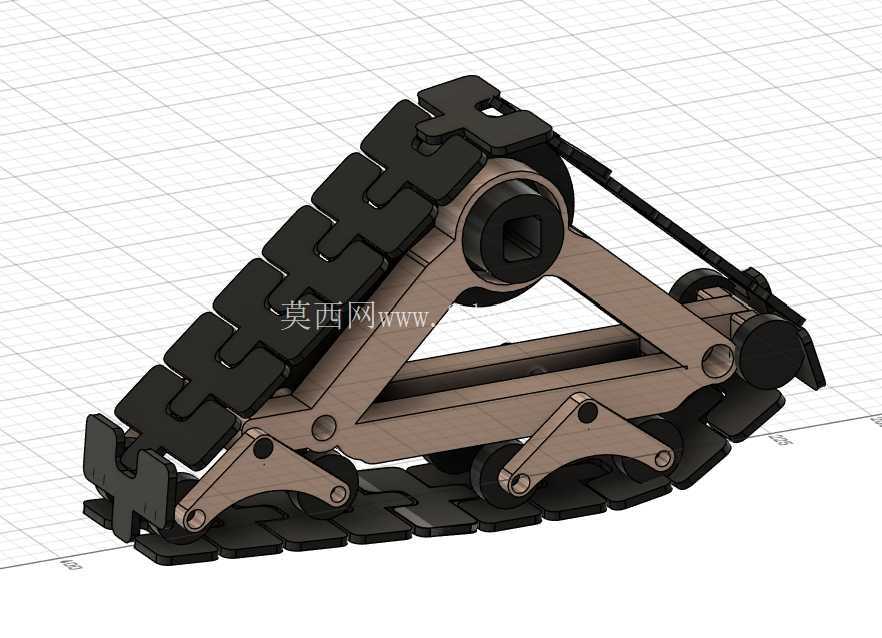

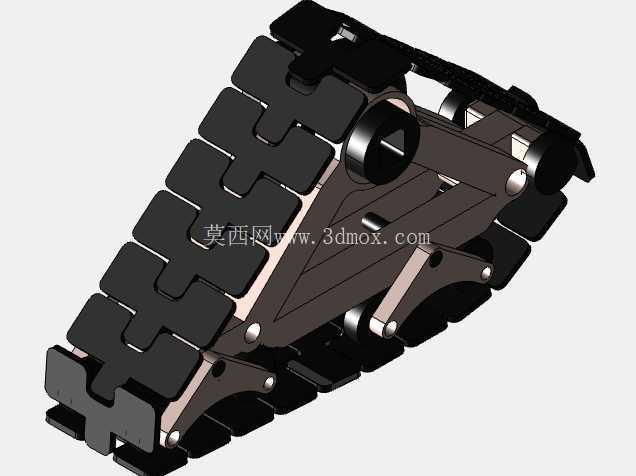

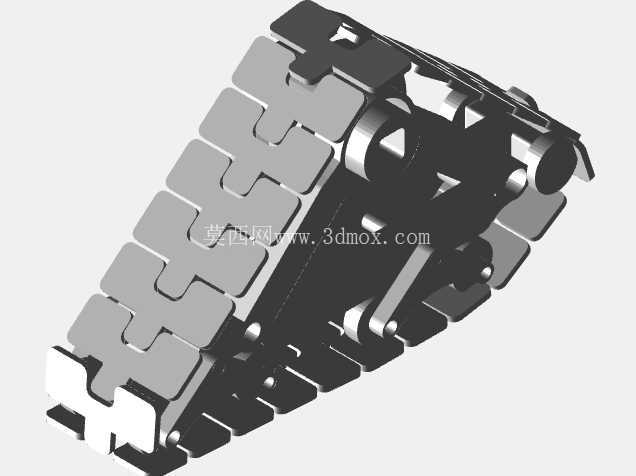

　　从实际功能逻辑来看，轮组最上端的带方孔主动轮直接对接车架输出轴，动力从方轴输入后带动整条履带循环运转，三角支架的三个顶点分别布置主动轮、前端导向轮、后端限位轮，支架下沿的两个铰接小摇臂各自安装一枚支重轮，摇臂通过转轴和三角主架连接，行走时遇到凸起石块或者路面落差，支重轮可以随摇臂小幅度上下摆动，把硬冲击转化为摆臂的转动行程，避免履带因为局部顶起出现脱齿、跳齿。履带采用独立块状链节拼接结构，每一节链节都带侧向卡扣和定位销孔，装配时逐节扣合围成闭环，链节外侧做了凸起防滑齿，接触地面时可以嵌入松软表层增大抓地力，内侧的定位凸棱刚好卡入各个轮体的轮槽，运转时不会左右横向滑脱。

　　设计思路上优先兼顾了3D打印制作的工艺可行性，所有零部件都做了等壁厚处理，三角主架采用镂空减重设计，既保留三角形结构天然的抗形变刚度，又把多余材料全部挖除，打印时不需要添加大量支撑，摆臂、轮体、链节都可以单独打印替换，某一节履带断裂或者某一个支重轮磨损时，不需要更换整个轮组，单独拆下损坏零件即可维修。主动轮中心的方孔和标准RC模型驱动方轴匹配，不需要额外加工联轴器，轮体两侧的凸缘可以挡住履带内侧凸棱，防止大角度转向时履带侧向脱出。前端导向轮的安装轴位预留了小幅调节余量，装配时可以通过调整轴的固定位置张紧履带，让履带下垂量保持在合理区间，既不会因为过紧增大运转阻力、加剧链节磨损，也不会因为过松在急加速、急刹车时掉链。

　　安装边界方面，整套轮组的三角形支架厚度控制在窄幅范围，履带整体宽度和常规RC攀爬车轮胎宽度接近，替换原车车轮时不需要切割原车底盘侧板，只需要把原车车轮的固定螺母拆下，将主动轮方孔对准车架输出方轴插入，再把三角支架上部的铰接孔对接原车悬架的摇臂固定位，就可以完成安装。轮组最低点到主动轮轴心的高度比同直径普通橡胶轮更大，越障时履带前段可以搭在障碍物边缘，通过整块履带面接触攀爬，而不是靠圆轮的单点接触硬挤，越过垂直障碍的高度比同尺寸普通车轮高出近一倍。轮组左右两侧的突出部分只有履带侧边和轮体固定轴，没有外凸的螺丝、连杆，在狭窄缝隙、管道内部行走时不会被侧壁勾挂。

　　实际调试时需要注意，支重轮摇臂的铰接位要保留微小转动间隙，不能锁死，否则遇到不平路面时支重轮无法自适应贴地，履带局部会出现悬空；履带拼接完成后要手动盘动主动轮检查每一节链节经过轮槽的顺畅度，如果某一节转动卡滞，可以微调该链节销孔的配合松紧。这套结构既可以单组使用作为模型车的单侧行走机构，也可以四组同款轮组分别安装在底盘前后左右四个输出位，组成全履带式四轮攀爬底盘，在非铺装路面的通过性远高于普通轮式模型，同时结构零件全部为可拆分的小件，打印和装配门槛都低于整体式大型履带底盘。
