交流稳压器用绝缘安装基座结构设计

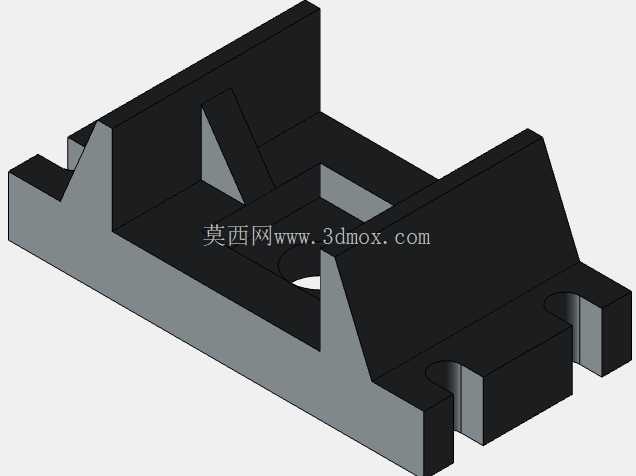

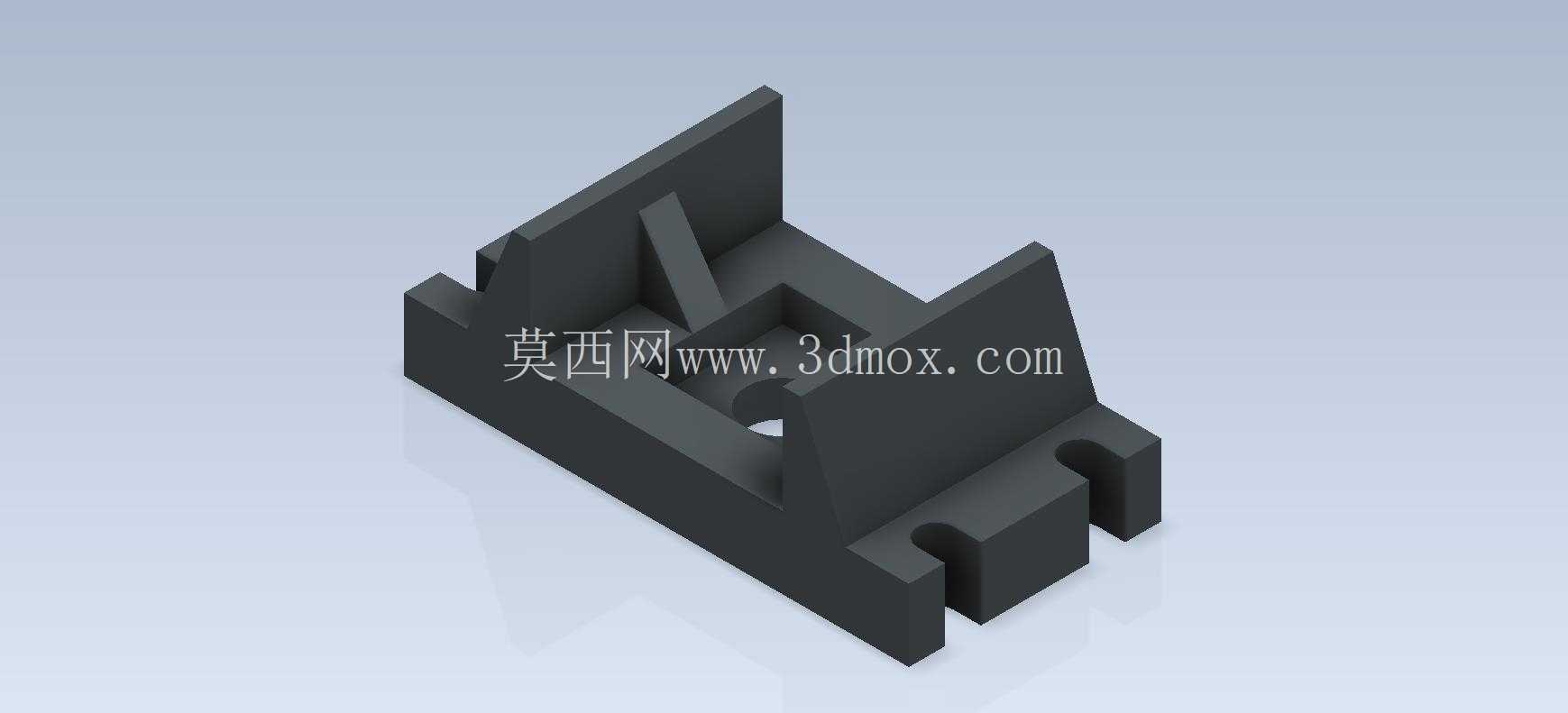

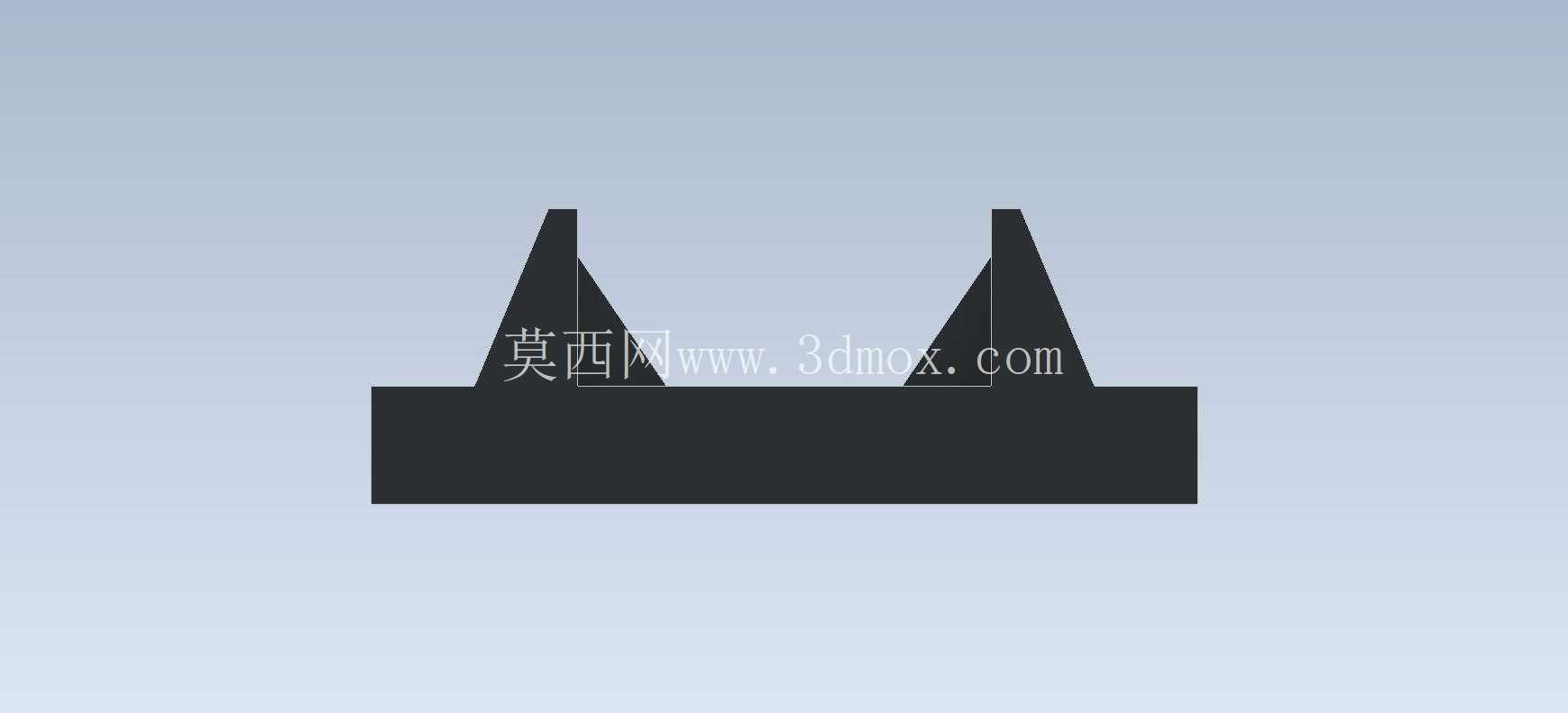

　　这款结构件是交流稳压器内部用于承载核心电磁组件的绝缘安装基座，在小功率台式交流稳压器的内部装配场景中，这类基座承担着分隔带电绕组、固定铁芯组件、保障整机绝缘间隙的核心作用，区别于普通金属安装支架，该基座采用一体化注塑成型的结构设计，无需额外拼接装配，能有效减少装配环节的累计公差，提升整机装配的一致性。从结构设计逻辑来看，基座两侧设置的垂直立板是核心限位结构，立板内侧预留的卡槽可直接卡入铁芯叠片的侧边，无需额外加装压片即可限制铁芯的横向窜动，立板上增设的三角加强筋并非冗余设计，是考虑到稳压器在运输过程中可能承受的侧向冲击，通过筋位分散立板受到的弯折应力，避免长期振动后立板出现开裂变形。基座底部的两个对称U型槽是安装定位结构，

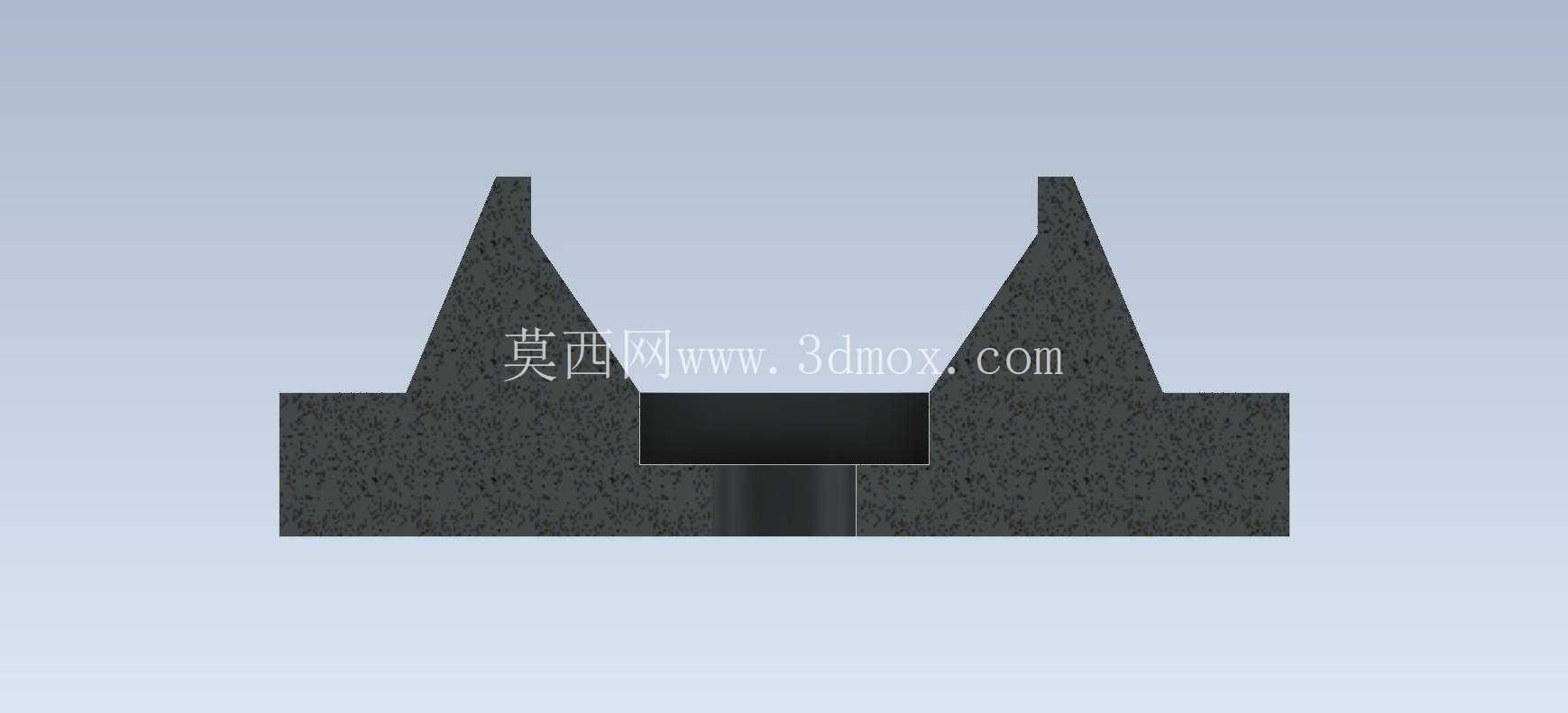

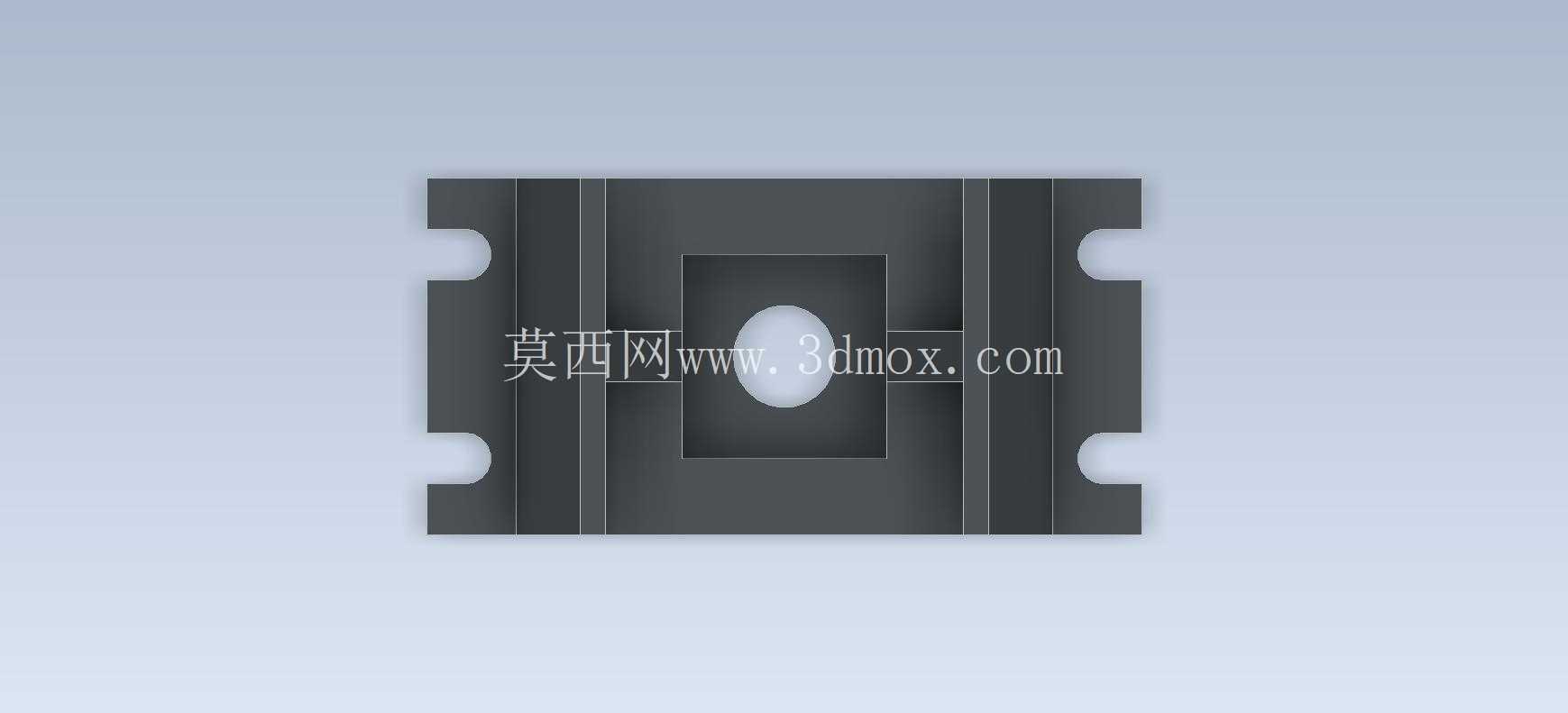

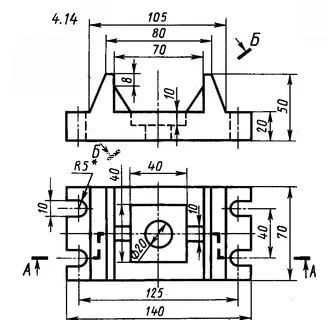

　　槽口宽度匹配稳压器底壳上预设的M4安装螺柱，装配时可直接将基座沿槽口推入到位，无需反复对位调整，槽边的加厚凸台能分散螺丝锁紧时的压应力，避免锁紧力过大导致基座底部出现脆裂。基座中部下沉的方形空腔是绕组容纳位，空腔深度经过精准核算，既能让绕组完全嵌入基座内部降低整机整体高度，又能保证绕组底部与基座底面留有1.2mm的绝缘间隙，避免绕组漆包线磨损后与金属底壳接触引发漏电风险。从安装边界来看，该基座整体长宽尺寸控制在82mm*56mm范围内，总高度42mm，适配额定容量500VA-1000VA的台式交流稳压器内部安装空间，基座所有棱角均做了R0.8的圆角处理，一方面是避免注塑过程中出现应力集中导致的成型缺陷，

　　另一方面也能防止装配过程中锐角划伤漆包线的绝缘层。在实际选型应用中，这类一体化绝缘基座可替代传统的金属支架加绝缘垫片的组合方案，减少装配工序的同时，也能避免绝缘垫片移位、脱落带来的安全隐患，基座的材质选用阻燃级工程塑料，可满足稳压器长期工作在60℃环境温度下的结构强度要求，不会出现受热软化变形的问题。
