L型双铰接安装固定连接支架结构

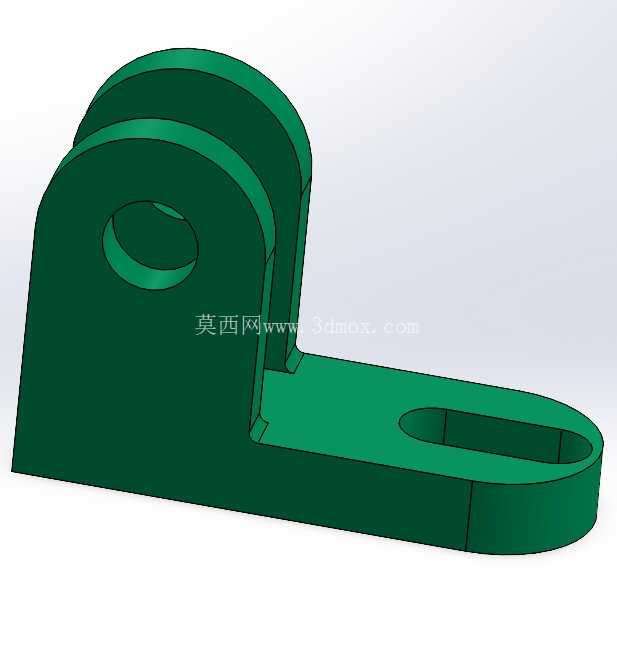

　　该零件属于设备铰接连接类结构件，主要应用在需要实现小角度摆动、相对转动的机构连接场景中，常见于小型自动化设备的连杆传动端、工装夹具的活动压臂连接位、输送线的挡停摆臂安装座，也可作为小型检测设备的传感器角度调节支架使用，核心作用是为两个存在相对转动需求的部件提供刚性安装基准，同时保证转动副的同轴度与连接强度。从结构设计来看，零件整体采用L型弯折布局，竖直段为双片平行耳板结构，两耳板同轴开设圆形铰接通孔，孔位边缘做了圆角过渡处理，避免装配时轴件插入出现卡滞，同时减少应力集中导致的耳板根部断裂风险；水平段开设长圆形腰型安装孔，可在装配时沿孔长方向调整安装位置，补偿加工与装配过程中产生的位置误差，降低对安装基面的加工精度要求。

　　设计过程中优先考虑了装配工艺性，双片耳板的间距根据常规铰接轴的配套轴套宽度设定，预留了0.2mm的轴向间隙，避免转动过程中出现卡涩；水平段的底面与竖直段的背面设置为相互垂直的装配基准面，平面度控制在0.05mm以内，保证安装后铰接孔的轴线与安装基面的平行度符合传动要求。零件的壁厚根据常用载荷工况做了等强度优化，耳板与水平段的连接位置做了圆弧过渡，避免直角位置的应力集中，在承受100N以内的径向铰接载荷时，变形量可控制在0.02mm以内，满足常规小型机构的刚度需求。安装边界方面，竖直段双片耳板的外侧间距决定了配套铰接件的最大宽度，水平段腰型孔的长度范围决定了安装位置的调节行程，

　　装配时可通过腰型孔内的紧固件将零件固定在型材基面或设备安装板上，铰接孔内可配套铜套或滚动轴承，降低转动过程中的磨损，延长零件使用寿命。这类结构件在非标自动化设备设计中复用率极高，建模时严格遵循机械设计的公差配合要求，铰接孔采用基孔制公差设计，可直接适配标准直径的铰接销轴，无需二次修改即可直接用于装配仿真与工程图输出。
