曲面造型练习117带工程图结构设计

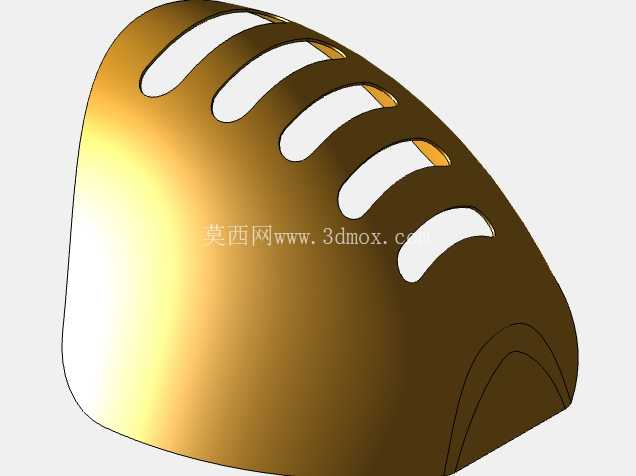

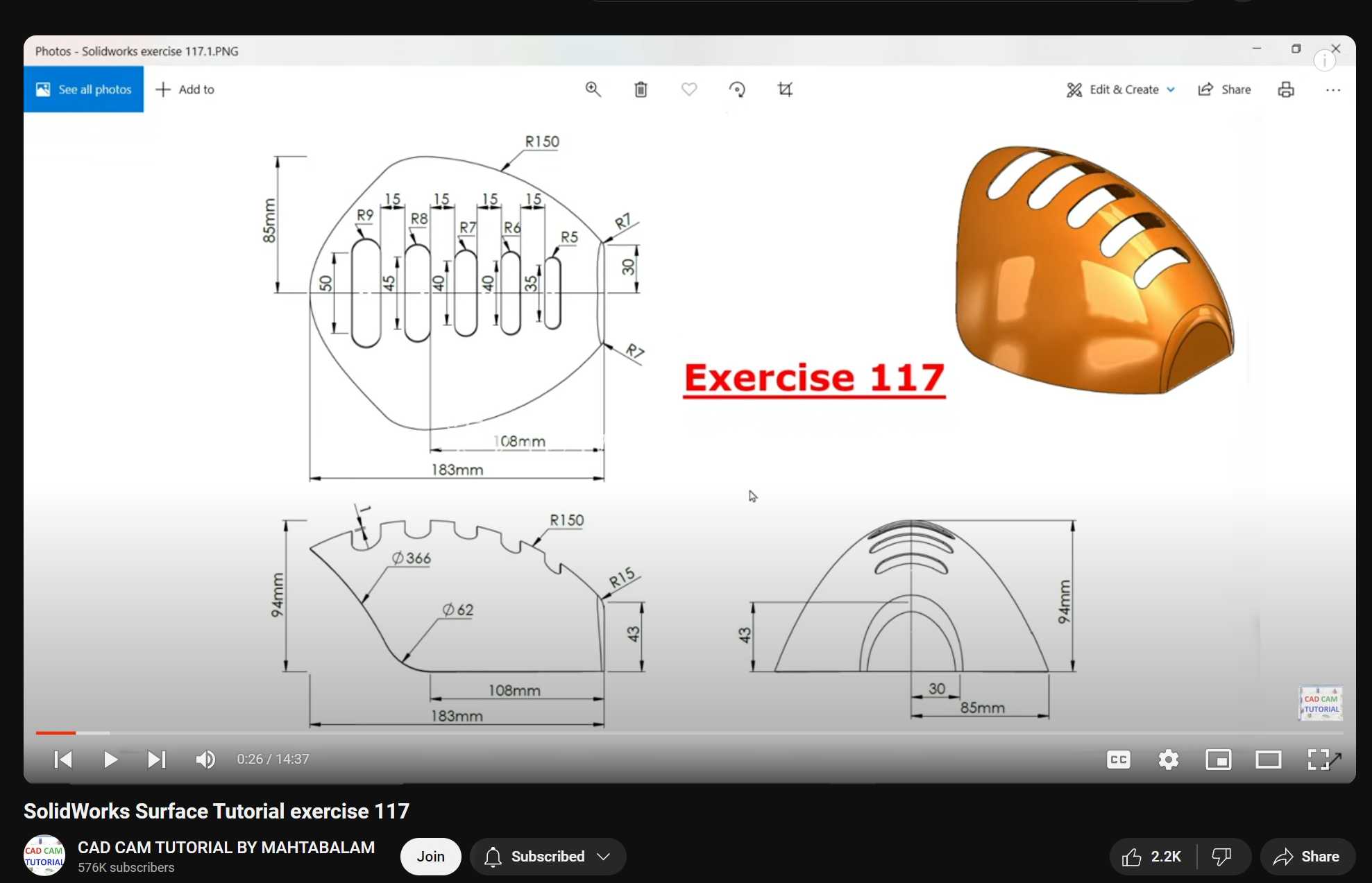

　　本次呈现的曲面练习案例，核心是针对异形流线型曲面的建模逻辑训练，这类曲面结构常见于手持类工具外壳、小型设备装饰护罩、人体工学接触件的结构设计场景，在消费电子配件、小型工控设备外饰、定制化工装握把的开发中应用广泛。从工程图标注的尺寸边界来看，该零件整体长度控制在183mm，最大宽度方向尺寸为108mm，高度方向最大尺寸为85mm，属于小型精密结构件范畴，安装适配时需预留至少2mm的周边装配间隙，避免曲面弧面与相邻结构产生干涉。设计思路上采用了多截面曲面叠加的构建逻辑，先通过正视图的外轮廓线确定整体外形边界，再结合侧视、俯视方向的截面曲线搭建曲面控制线架，顶部的开槽结构采用等距阵列的排布方式，槽宽统一为8mm，槽间间距15mm，

　　开槽深度随曲面弧度自然过渡，既保证了外观的流线感，也能在实际应用中起到防滑、散热或者装饰的作用。零件的曲面过渡采用G2连续约束，所有边角处设置R1.5到R150不等的圆角过渡，其中大曲率半径的弧面保证了握持时的贴合手感，小半径圆角则用于结构衔接处的应力释放，避免注塑或机加工过程中出现应力集中导致的开裂问题。从结构细节来看，零件底部设置有30mm宽的平直安装面，安装面与主体曲面的过渡处设置R42的圆弧衔接，既保证了安装时的贴合度，也避免了直角结构带来的磕碰风险。侧部的异形凸台结构高度为9.4mm，凸台边缘设置R3.66的圆角，该结构可用于安装标识铭牌或者嵌入功能按键，在实际产品开发中可根据需求调整凸台尺寸适配不同的安装元件。

　　建模过程中需要重点控制线架的尺寸精度，所有标注尺寸均为曲面构建的约束基准，尤其是多截面曲面的引导线必须完全贴合工程图的轮廓走向，否则会出现曲面扭曲、厚度不均的问题，后续如果做实体加厚，壁厚建议设置为2mm，均匀的壁厚能保证注塑成型时的熔料流动顺畅，减少缩痕、缺料等成型缺陷。这类曲面练习的核心价值在于掌握复杂流线型外观的尺寸控制方法，理解工程图视图标注与三维空间曲面的对应关系，避免建模时出现尺寸偏差导致后续加工装配失败，对于从事消费电子外饰、手持工具结构设计的工程师来说，这类曲面构建逻辑是日常工作中高频用到的基础技能，掌握后可快速适配各类异形外观件的建模需求，在保证外观流畅度的同时满足结构强度与安装尺寸的要求。
