Mini Orange冷凝提升泵传感单元结构

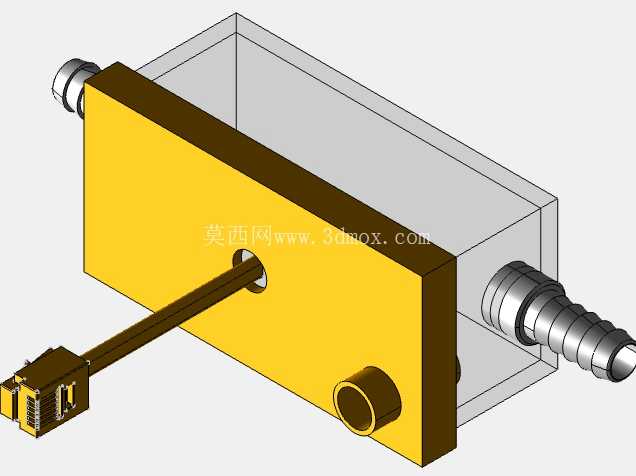

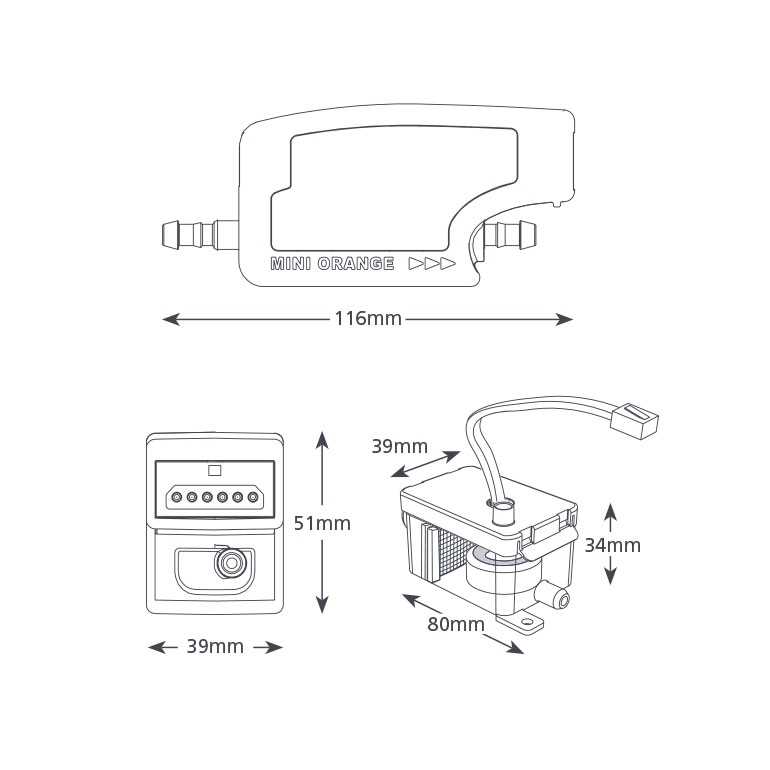

　　在商用多联机、分体式空调、暗藏式风机盘管的冷凝水排放场景中，受吊顶内安装空间限制、排水点位标高不足的约束，自然重力排水往往无法实现，这类微型传感单元是冷凝水提升泵的核心检测部件，负责实时感知集水盘内的冷凝水液位变化，触发泵体启停动作，避免冷凝水溢漏泡顶的工程隐患。不同于大流量排污泵的外置浮球结构，这款传感单元采用一体化紧凑设计，将液位检测模块、信号输出接口、流道接口整合在单块壳体内，适配小流量冷凝水提升的工况需求，检测触发阈值匹配Mini Orange系列泵体的额定排量，不会出现液位误判导致的泵体空转或者溢水问题。从建模还原的结构来看，主体壳体的总长控制在116mm，正面操作面的宽度为39mm、高度51mm，

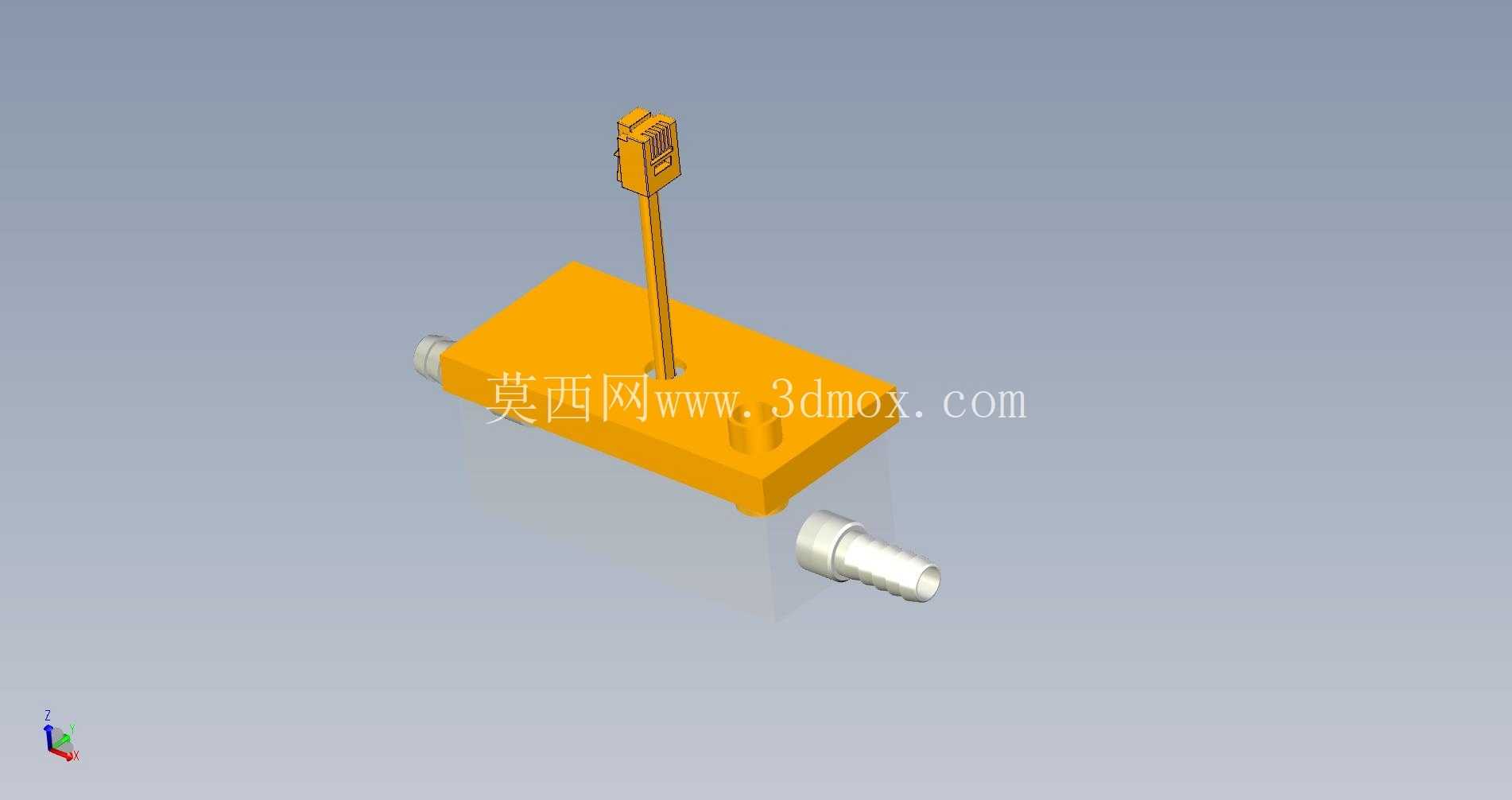

　　带接线出线的主体安装段长度80mm、宽度39mm、总高度34mm，所有尺寸边界都适配吊顶内空调设备旁的狭小安装间隙，两侧的快插竹节接口可以直接匹配标准内径的冷凝水软管，不需要额外做变径转接，出线端采用标准接插件，和泵体驱动模块的接口直插即可完成电气连接，安装时不需要现场焊接或者压接端子，能大幅缩减现场施工的工时。建模过程中优先还原了实际零件的安装配合特征，壳体侧面的定位凸筋、接口处的限位台阶、出线端的线缆防弯折结构都做了等比例还原，虽然受实物测绘条件限制，部分内部密封结构做了近似化处理，但所有外部安装尺寸、接口位置、操作面的按键布局都和实物保持一致，完全可以用于安装干涉校验、管线排布模拟的场景。在实际项目选型阶段，

　　设计人员可以直接调用该模型，在BIM或者机电装配环境中模拟安装位置，核对和周边空调风管、冷媒管、吊顶龙骨的间隙，提前规避安装时的空间冲突问题，不需要等实物到场再做尺寸复核。壳体表面的标识区域、流向箭头也做了还原，能直观呈现安装时的水流方向要求，避免现场装反导致的检测失效问题，整体结构的圆角过渡、壁厚设计都参考了实际注塑件的工艺要求，没有出现违背注塑生产逻辑的尖角或者壁厚突变结构，还原度能满足工程设计阶段的所有使用需求。
