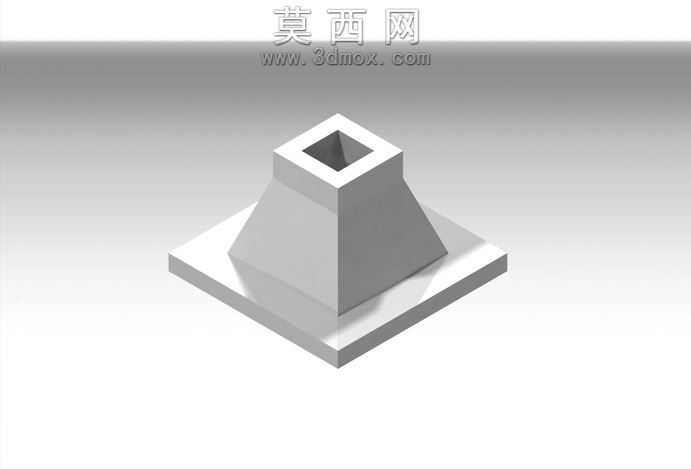

方口锥台带底座工业连接基座结构

该工业连接基座采用三维参数化建模方式完成整体结构搭建，建模过程中首先以底部方形安装底座为基准平面，绘制带均匀厚度的方形底板轮廓，通过拉伸特征生成底座实体，保证底座平面具备足够的安装接触面积，可适配各类工业设备的平面安装需求。在底座上方的锥台结构建模阶段，采用放样特征实现上下异径方形结构的平滑过渡，下方与底座衔接处为大尺寸方形截面，向上逐步收窄至顶部小尺寸方形通口，放样过程中严格控制锥面的拔模斜度，确保锥台侧壁的壁厚均匀一致，避免出现应力集中的薄弱区域。顶部的方形通口采用抽壳特征配合切除拉伸完成，通口内壁与锥台外壁保持平行度公差，可适配对应规格的方形管件插入连接，通口边缘做了微小的倒角处理，既去除了建模过程中产生的尖锐棱角，也能在实际装配时起到导向作用，方便管件快速对位安装。整体模型的材质选用哑光工业金属材质进行渲染，渲染阶段调整了材质的粗糙度与金属度参数，还原铸铁构件的真实质感，同时添加了柔和的环境光与定向光源，清晰展现锥台侧壁的过渡曲面、底座的平面平整度以及各结构衔接处的倒角细节，让模型的结构层次更加分明。从结构设计思路来看，该构件主要用于工业管路系统的变径连接与支撑，底部方形底座可通过螺栓固定在设备台面或支架上，锥台结构既能够实现上下不同口径管路的平顺过渡，减少流体或物料输送过程中的阻力，也能通过锥面的结构特性分散顶部管路传递的载荷，提升整体连接结构的稳定性。建模过程中对所有的棱边都做了符合工业制造规范的工艺处理，避免锐边在加工、装配过程中造成划伤，同时各部分的壁厚参数参考了通用机械零部件的设计标准，确保模型具备实际生产参考价值，可直接用于后续的工程图导出、结构受力仿真以及加工工艺编制环节。
