户外伸缩式遮阳篷传动连接结构设计

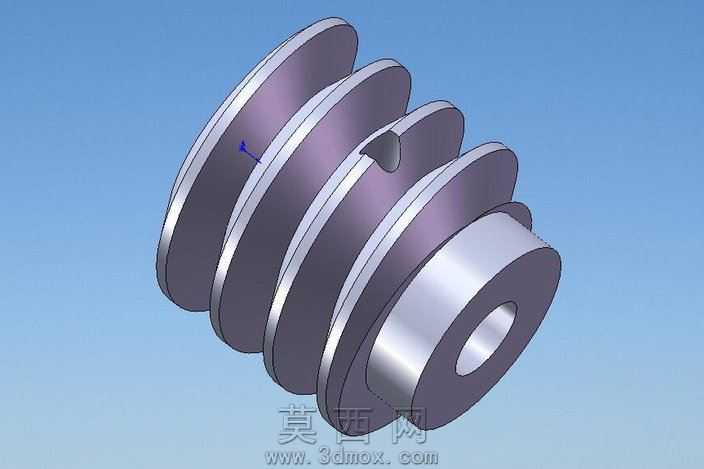

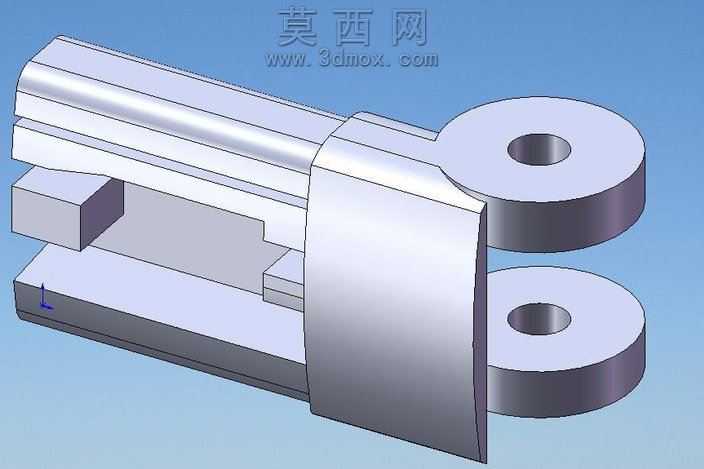

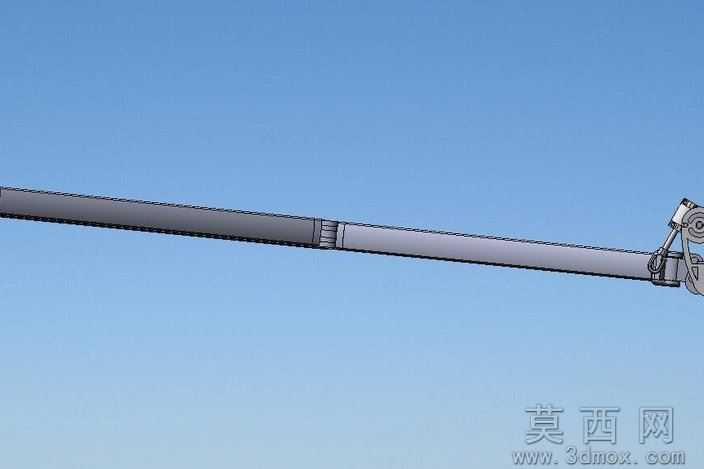

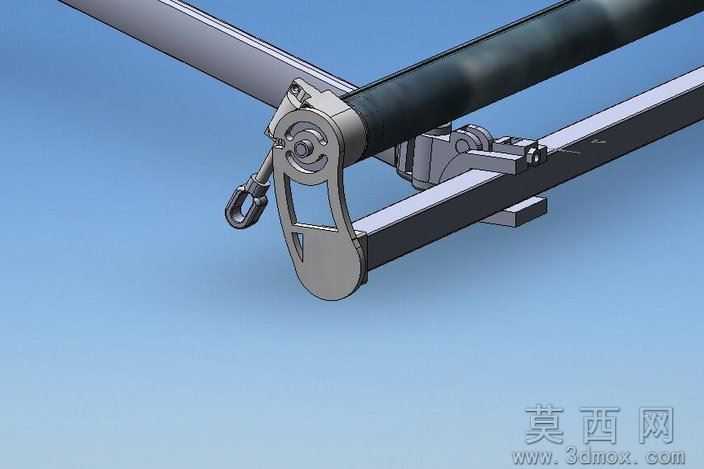

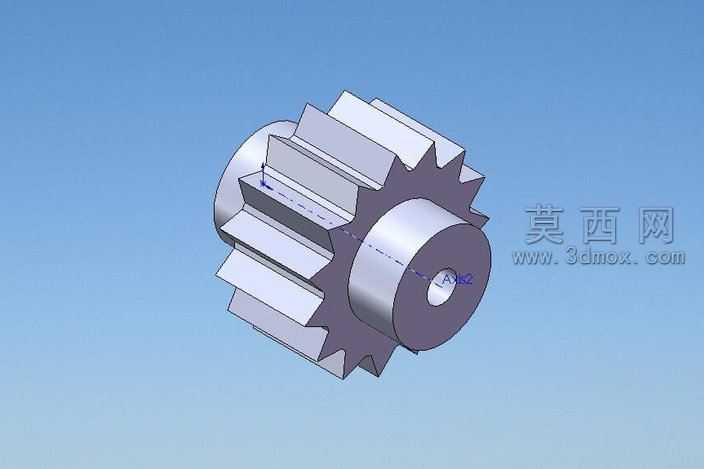

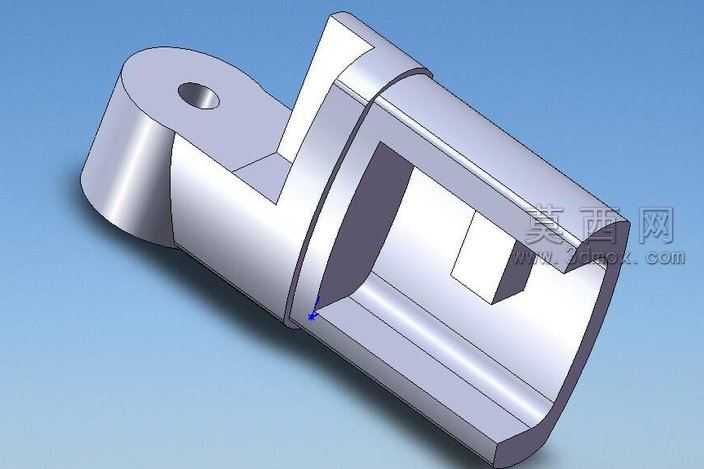

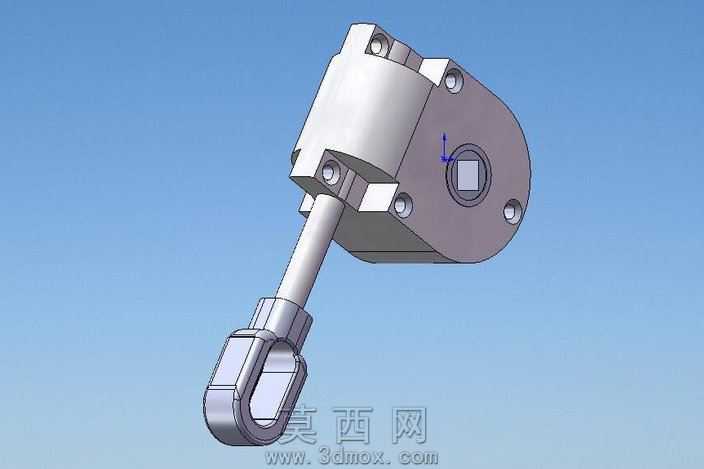

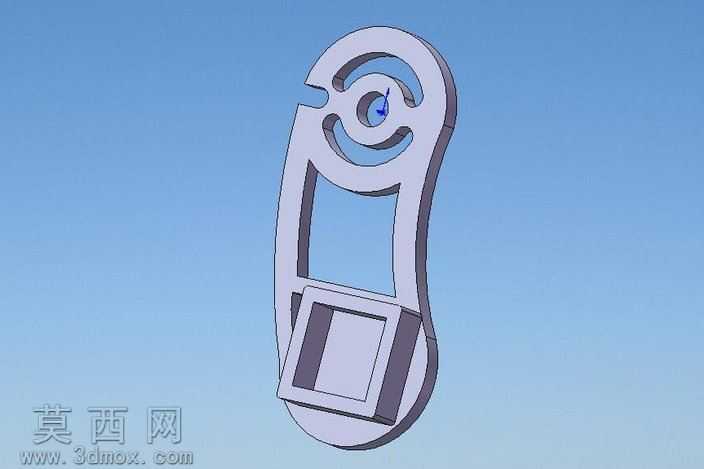

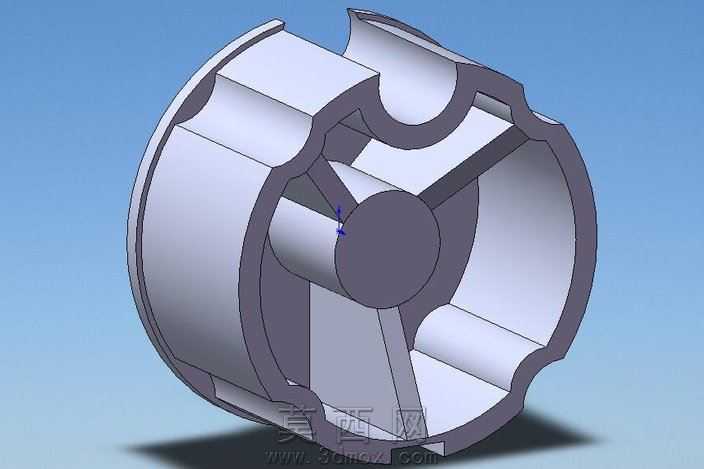

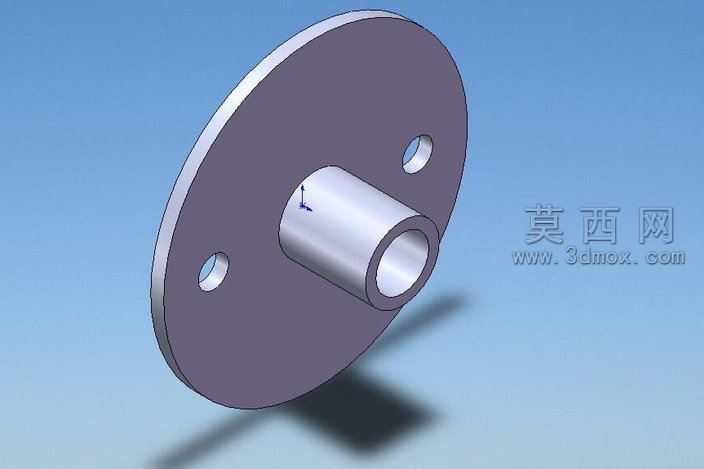

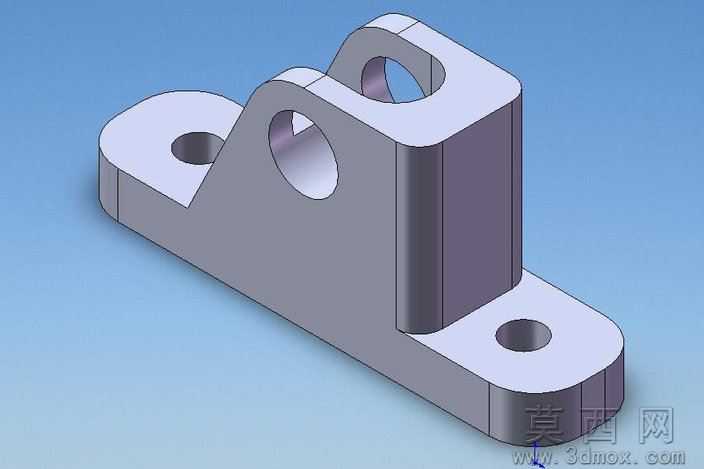

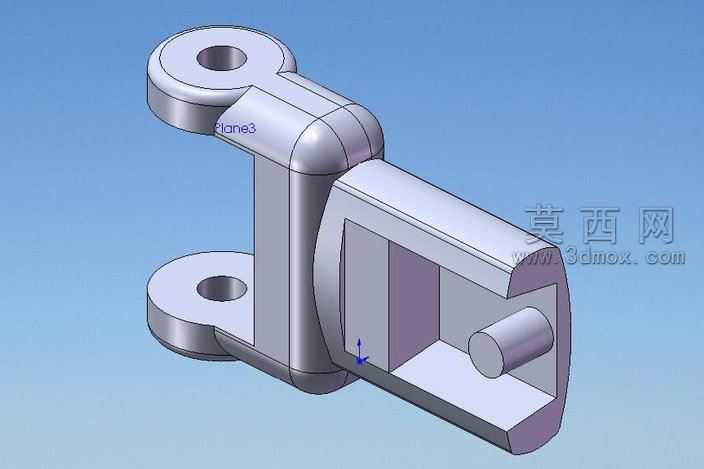

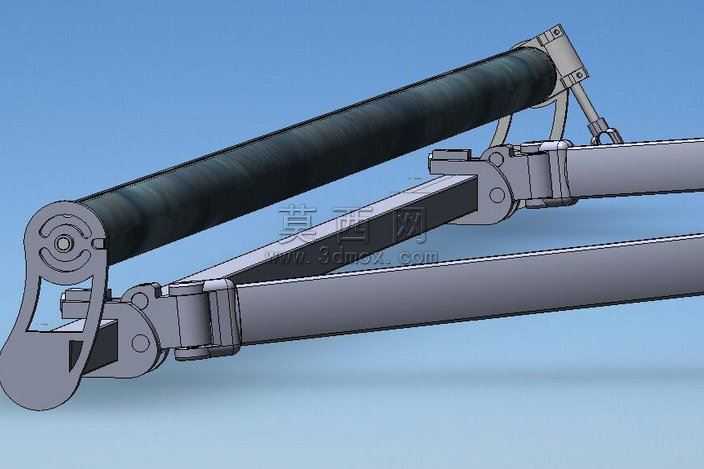

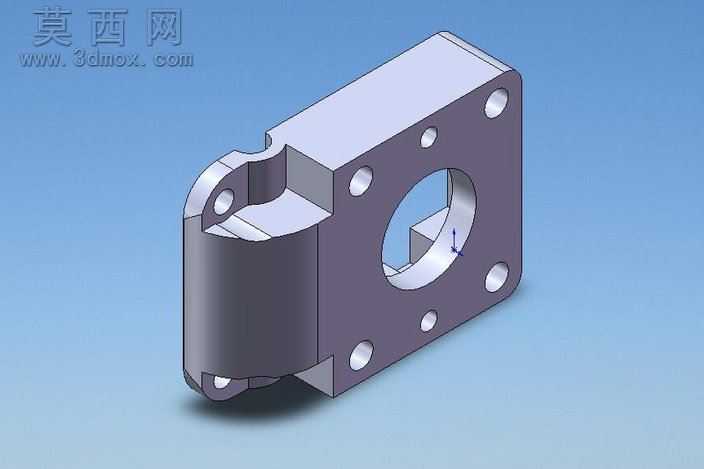

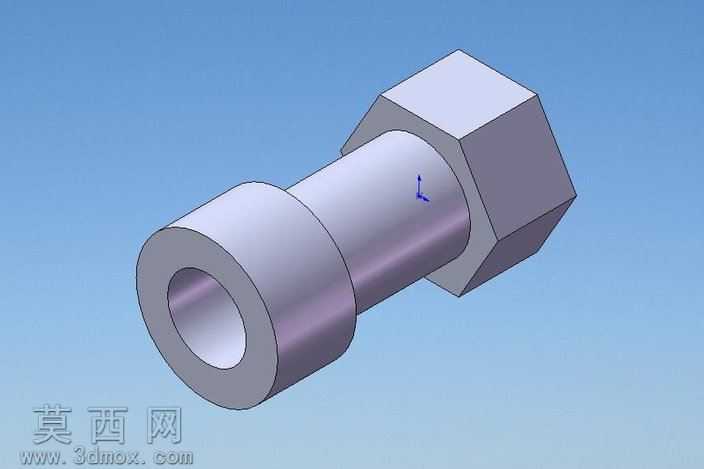

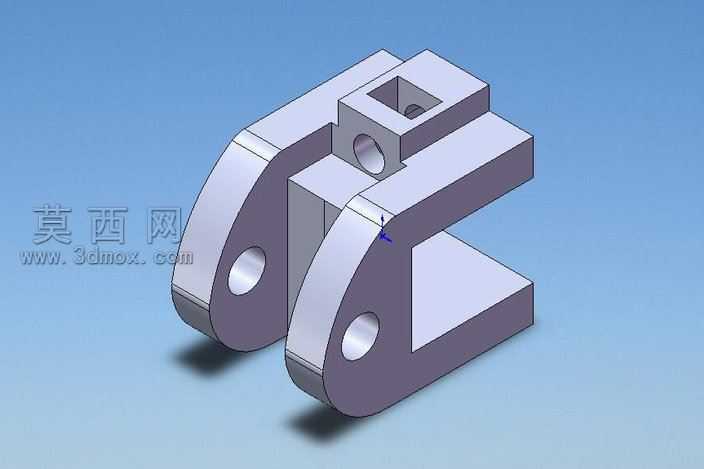

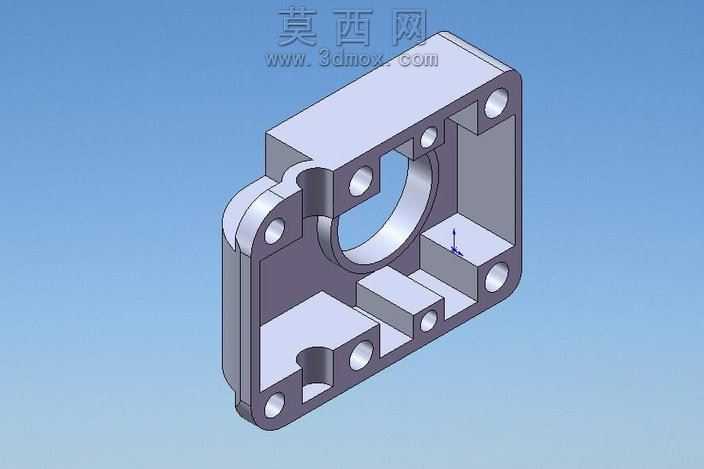

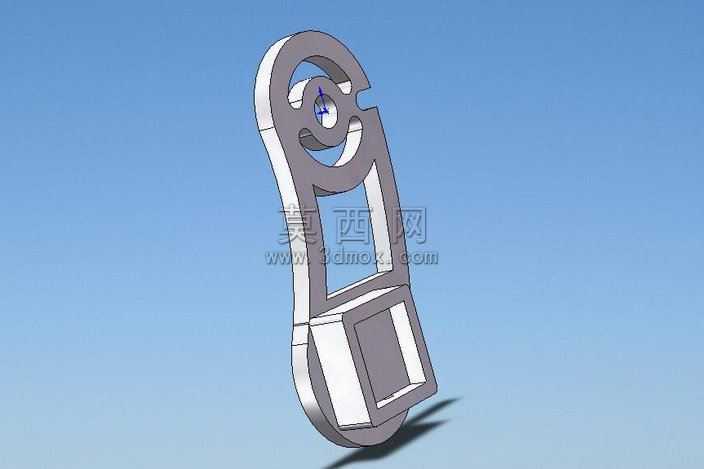

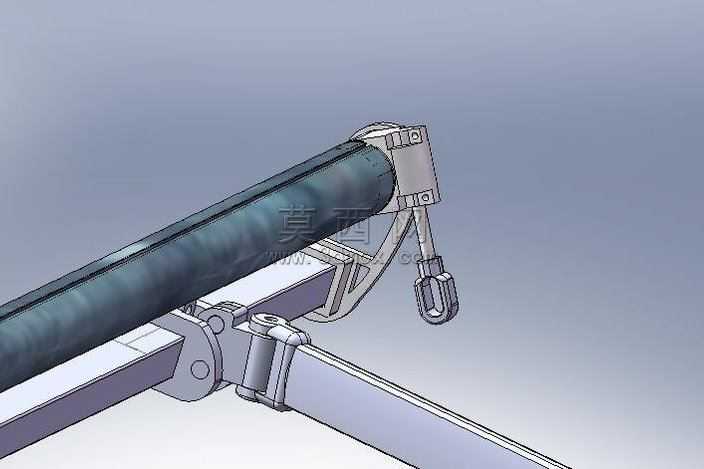

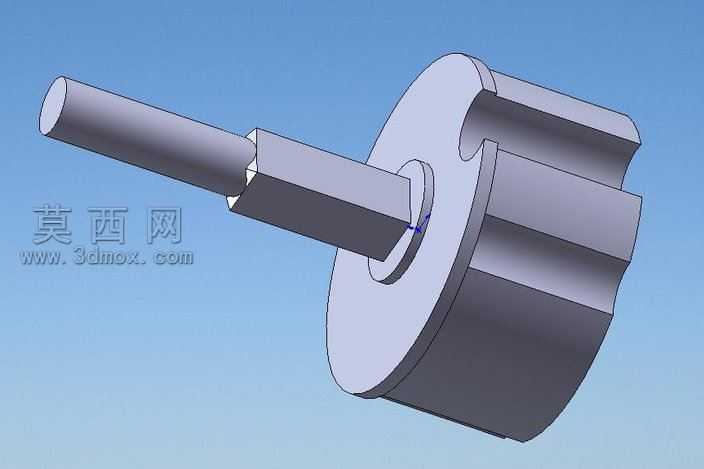

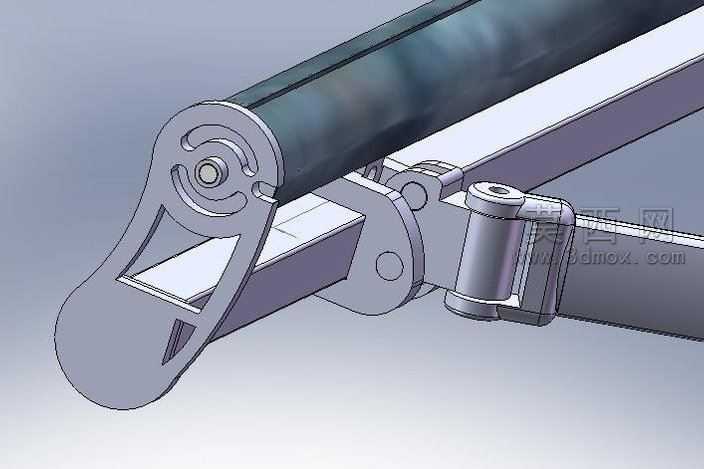

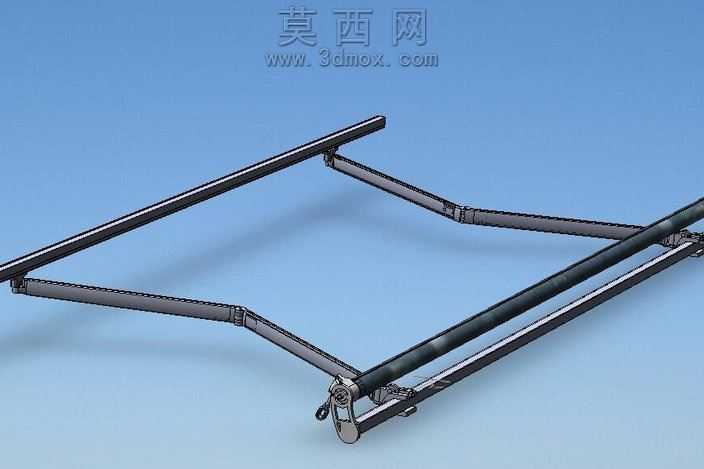

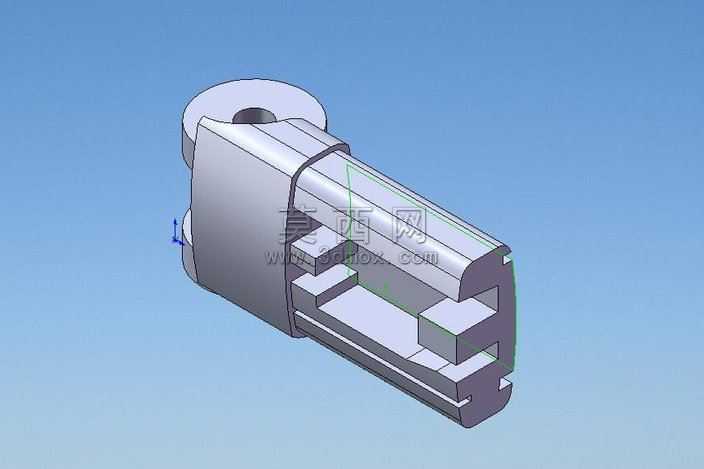

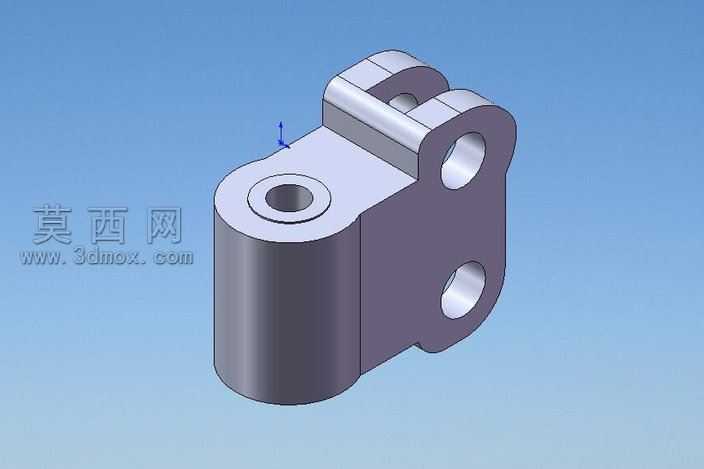

本作品为户外伸缩式遮阳篷的核心传动连接结构三维建模成果，建模过程中严格遵循机械铰接机构的运动逻辑，先完成各零件的独立参数化建模，再按照实际装配约束完成整体组装，确保各活动部件的运动自由度符合真实产品的伸缩调节需求。建模阶段对核心铰接摆臂的轮廓做了精细化处理，摆臂上的镂空减重槽、铰接轴安装孔、限位卡槽的尺寸均按照实际五金配件的加工公差设定，摆臂与卷布辊连接的端盖结构做了同轴度约束，保证卷布辊转动时不会出现径向偏移。材质渲染环节，金属铰接部件采用哑光喷塑金属材质，还原户外五金配件的表面质感，卷布辊表面做了磨砂阳极氧化的材质表现，模拟铝合金辊筒的真实触感，各铰接销轴部分采用亮面镀锌金属材质，区分不同零件的材质差异与加工工艺。结构设计上采用多组连杆铰接的传动方案，摆臂与固定支座之间设置了多档位限位结构，可实现遮阳篷展开角度的多档位调节，相邻连杆之间的铰接处预留了合理的装配间隙，既保证转动顺畅无卡滞，又避免间隙过大导致的结构晃动。卷布辊内部预留了扭簧安装空间，可实现篷布收回时的自动卷收功能，各连接耳片的厚度做了加强处理，提升户外长期使用下的结构抗风性能。整体建模过程中对所有运动部件做了运动仿真验证，确认展开与收回过程中无零件干涉，各受力部位的壁厚设计满足户外使用的强度要求，完整还原了伸缩遮阳篷核心传动结构的设计细节与功能逻辑，可用于该类产品的结构优化、加工打样参考。
