172毫米六英寸风扇防护网罩三维设计

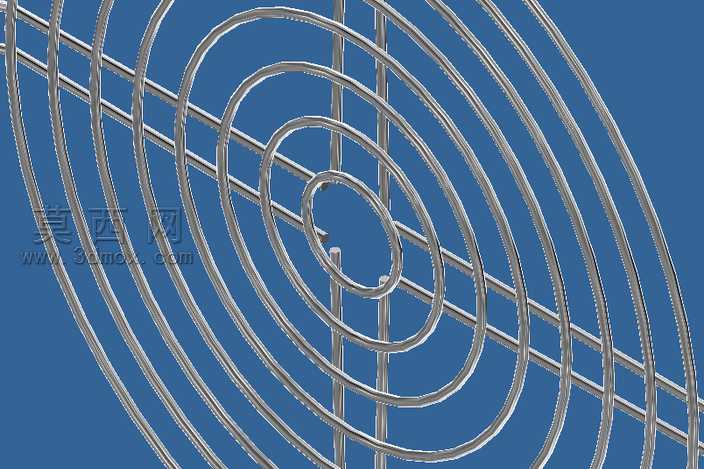

本作品为直径172毫米即6英寸规格的风扇防护网罩三维模型，整体采用同心圆加径向支撑筋的经典防护结构设计，建模过程依托Autodesk Inventor平台完成全参数化搭建，确保各结构尺寸可根据实际适配需求快速调整。建模阶段首先以基准轴为中心绘制多组等距同心圆草图，根据网罩防护安全间隙要求设定相邻圆环的间距，避免手指等异物误入风扇内部接触旋转扇叶，随后绘制径向分布的支撑筋条草图，筋条沿圆周均匀排布，与所有同心圆环形成交叉连接的网格结构，保证网罩整体结构强度。建模过程中对圆环与筋条的交叉位置做了一体化布尔合并处理，避免结构出现缝隙或干涉，同时对所有金属杆件的边缘做了圆角过渡处理，消除尖锐棱角，既符合生产加工的工艺要求，也避免安装使用过程中划伤操作人员。材质渲染阶段为网罩赋予了金属镀铬材质效果，调整材质的反射率与粗糙度参数，还原金属防护网真实的金属光泽与细腻质感，背景采用深蓝色纯色衬托，突出网罩的金属结构线条与通透的网格特性。结构设计上，网罩整体为扁平圆盘形态，中心预留了风扇转轴对应的避让圆孔，最外圈圆环设置了安装固定位，可直接适配对应尺寸的轴流风扇、散热风机的前端安装需求，径向筋条与同心圆环的杆件直径经过合理测算，在保证结构抗挤压、抗形变能力的同时，尽可能降低对风扇出风气流的阻挡，兼顾防护性能与通风效率。设计思路围绕小型散热风扇的安全防护需求展开，在满足安全防护标准的前提下优化结构布局，减少不必要的材料冗余，模型包含通用STEP/IGES格式文件，可直接导入各类三维建模软件进行结构调整或装配适配，适用于小型通风设备、电子散热装置、家用小风扇等产品的配套防护结构设计参考，可直接用于后续的工程出图、3D打印样件验证或者钣金加工生产的前期结构校验。
