T型外转子无刷动力电机结构设计

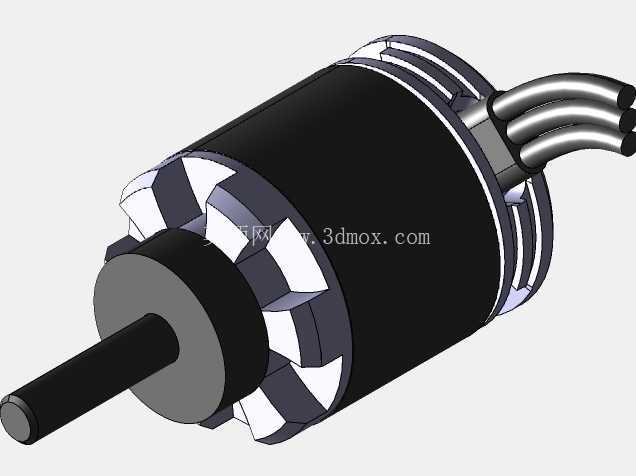

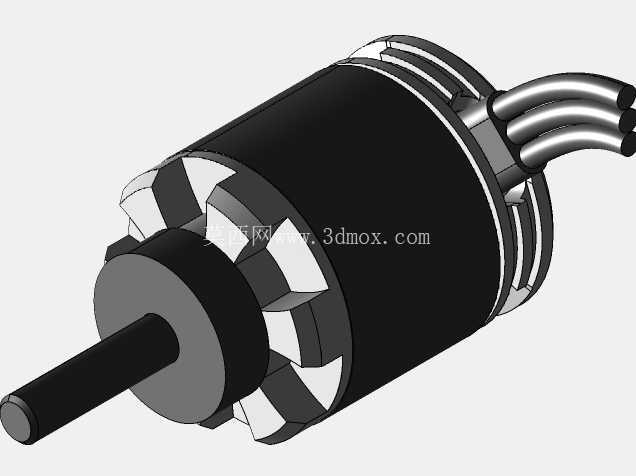

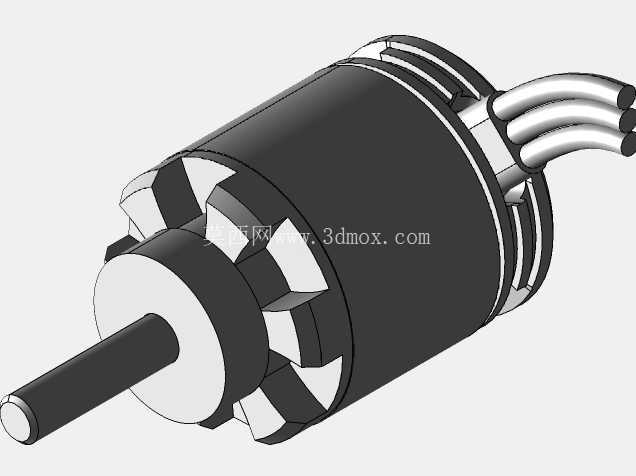

　　这款T型布局的外转子动力单元，在小型无人飞行器、桌面级精密传动装置、小型电动代步工具的动力选型中适配性极强，核心输出轴采用同轴直出设计，可直接连接螺旋桨、同步带轮或者小型减速齿轮组，省去额外的联轴器转接结构，能有效降低动力传输路径上的能量损耗。从结构设计逻辑来看，定子绕组内嵌于黑色机壳内部，三相出线端采用侧置平行排布方式，出线位置做了圆弧过渡的应力释放结构，避免设备运行过程中反复震动导致线芯断裂，外转子壳体与定子的配合间隙控制在合理区间，既保证转动过程无扫膛风险，又能尽可能缩小气隙提升磁能利用率。安装边界上，输出轴的轴径做了统一的标准适配尺寸，轴端预留的平面卡位可配合顶丝实现负载件的周向固定，电机尾部的端盖处预留了环形安装止口，

　　可直接卡入对应规格的安装座内，不需要额外设计复杂的定位夹具，能大幅缩短整机装配的调校周期。实际应用场景中，这类电机常作为小型多旋翼无人机的动力核心，也可适配在小型自动化设备的进给机构上，依靠高转速、低扭矩波动的特性实现精准的动力输出，设计时特意将绕组散热面与外转子的通风槽对齐，运转时转子带动的气流可直接带走绕组产生的热量，避免长时间高负载运行出现退磁问题。出线端的三根相线做了等长处理，接线时不需要额外裁剪调整长度，绝缘层采用耐温耐磨的橡塑材质，可适应户外复杂工况下的使用需求，输出轴的材质选用高强度合金钢，表面做了硬化处理，长期承受径向负载也不会出现弯曲变形，转子外壳的散热鳍片沿周向均匀排布，既可以提升散热效率，

　　又能在转子转动时形成导流风道，进一步强化散热效果。在做整机结构匹配时，只需要预留出电机本体的圆柱形安装空间，同时在侧方留出相线的走线弯折空间即可，不需要额外设计复杂的散热结构，整体安装容错率较高，即使安装面存在少量的平面度误差，也不会影响电机的正常运转，非常适合快速原型开发阶段的动力选型使用。
