小型薄板压花成型工装模具结构设计

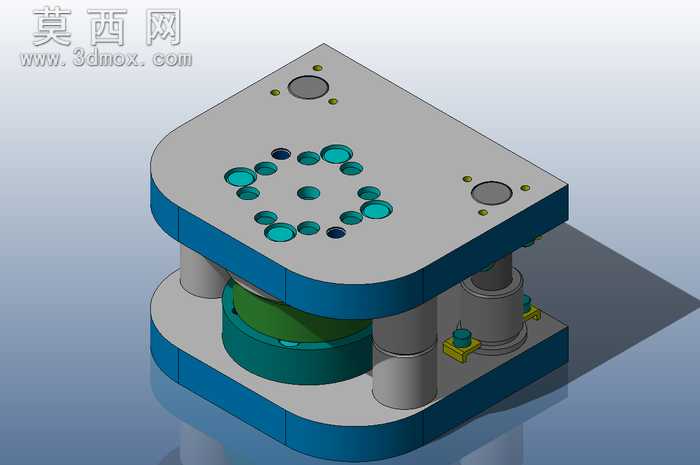

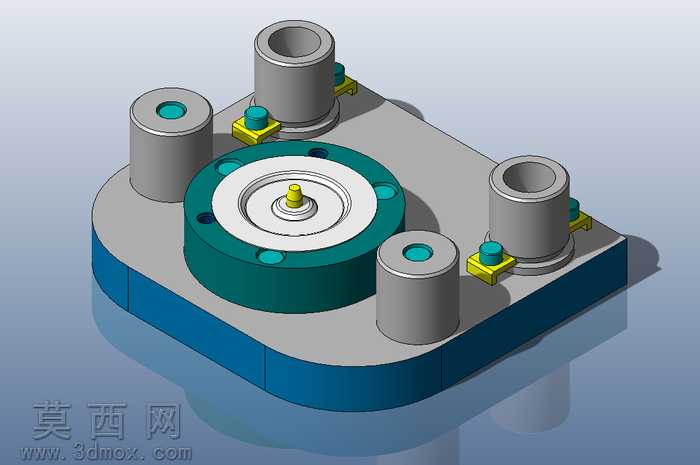

本作品为针对0.5mm厚度金属薄板设计的小型压花成型工装，整体采用三维参数化建模完成，建模过程中严格遵循冲压模具的设计规范，对上下模座、导向组件、成型凸凹模、弹性复位部件、定位结构进行了全参数化的特征搭建，确保各部件的装配公差符合实际加工要求。渲染阶段采用工业级材质表现，上下模座赋予灰色铸铁材质，还原模架的金属哑光质感，成型工作部件赋予深绿色硬质合金材质，区分工作区与模架结构，导向导柱导套赋予镀铬亮面金属材质，弹性部件与紧固件分别赋予弹簧钢与标准件的对应材质，通过环境光遮蔽与全局光照渲染，清晰呈现各部件的装配层次与结构细节，整体视觉效果直观清晰，可直接用于结构评审与加工参考。结构设计上，该工装采用标准后侧导柱模架结构，上下模座通过四根对称布置的导柱导套实现精准导向，保证合模过程中凸凹模的对位精度，避免压花过程中出现偏载啃模的问题；成型工作区位于模架中心位置，凸模采用花型排布的成型凸起结构，对应凹模的花型凹槽，合模时可在薄板表面压出预设的花型纹理；模架上设置有限位柱结构，保证闭合高度稳定控制在60.5毫米，满足10吨公称压力设备的安装使用要求，同时设置有弹性卸料结构，开模时可自动将成型后的工件从凸模上脱出，避免工件卡滞影响连续作业。设计思路围绕小吨位薄板压花的实际生产需求展开，摒弃了复杂的非标结构，全部采用标准化模架与通用紧固件，降低加工制造成本，成型工作部件采用独立镶块式设计，后续更换花型时仅需更换凸凹模镶块即可，无需重新制作整套模架，大幅提升了工装的复用性；建模过程中对所有活动部件进行了干涉检查，确保开模、合模全行程无结构干涉，各连接部位的螺纹孔、销钉孔均按照标准件尺寸进行参数化绘制，可直接导出工程图用于生产加工，整体结构紧凑、功能完善，完全满足小批量薄板压花工序的使用需求。
