水平式连续加工中心工装夹具结构

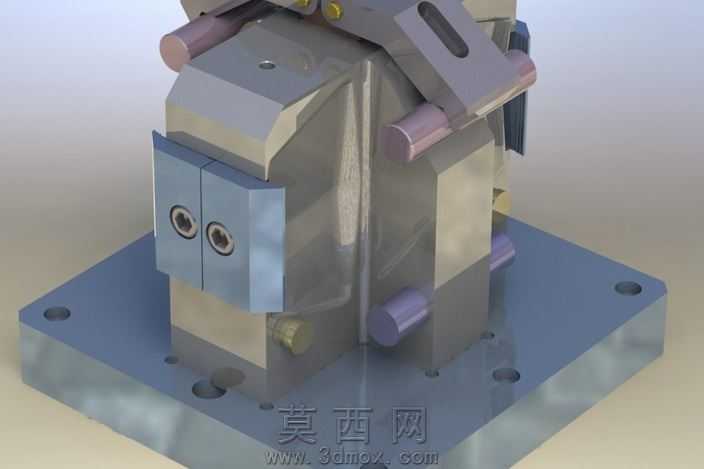

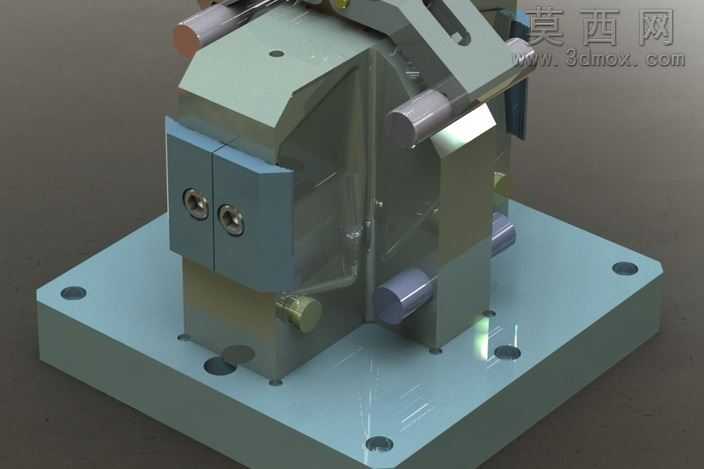

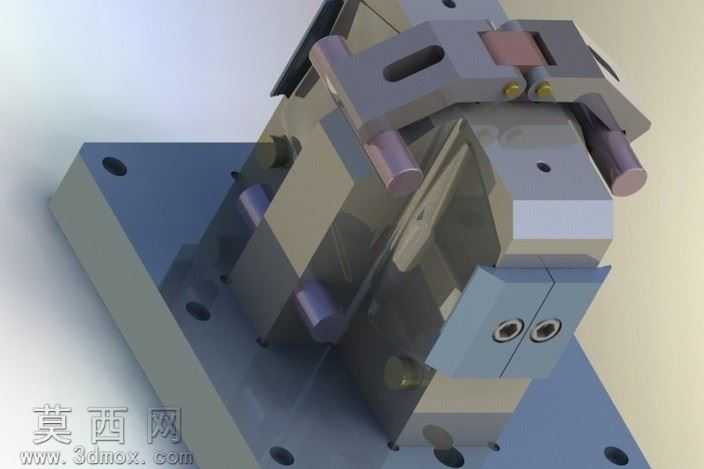

该三维模型为适配卧式加工中心的连续加工工装，整体采用模块化建模思路完成搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各配合面的装配间隙、定位基准的同轴度要求均做了对应参数化约束，保证模型可直接导出用于工程图绘制与实际加工参考。渲染阶段采用哑光金属材质作为主体基材，区分了底座铸铁材质的深灰磨砂质感、活动夹块的合金钢亮面质感、定位销与铰接轴的表面镀锌质感，通过三点布光突出结构的装配层次，清晰展现各部件的连接关系与运动逻辑。从结构设计来看，工装底部为带安装孔的一体式定位底座，通过沉头螺栓可直接固定在加工中心工作台面上，底座上方设置多组对称布置的夹紧单元，每组单元包含V型定位块、侧向推紧组件、顶部铰接压爪，可同时完成多件工件的定位装夹，满足连续批量加工的装夹需求；铰接压爪采用销轴连接的杠杆式结构，配合圆柱弹簧提供复位力，装夹时可通过侧向的调节螺栓调整夹紧行程，适配一定尺寸范围内的工件装夹，无需更换夹具即可完成小范围规格调整。设计过程中充分考虑了加工排屑需求，各定位块之间预留了充足的排屑间隙，底座表面设置倾斜导屑面，避免加工过程中铁屑堆积影响定位精度；同时所有活动部件均做了圆角过渡处理，避免应力集中，提升工装的长期使用寿命。模型的装配逻辑完全还原实际工装的装配顺序，从底座安装、定位块固定、夹紧组件装配到铰接压爪组装，每一步的配合关系都做了对应的装配约束，可直接用于装配工艺的模拟演示，也可作为同类水平加工工装设计的参考模板，帮助设计人员快速完成同类型工装的方案迭代，减少重复建模的工作量。
