铜质多层堆叠式整流罩钢新结构设计

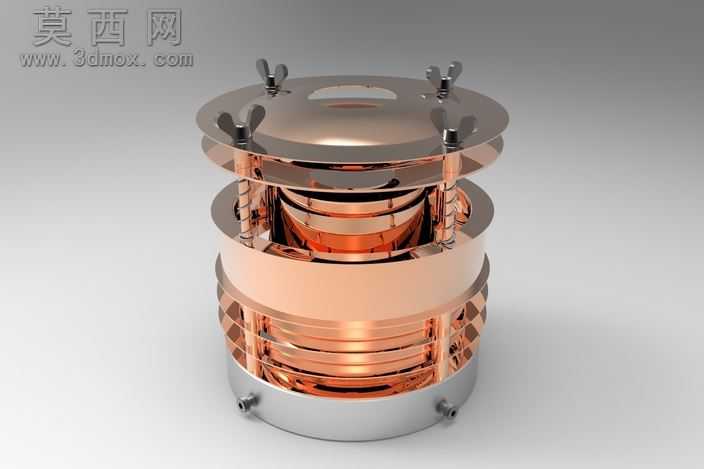

本作品采用Autodesk Inventor完成全参数化三维建模，整体遵循同轴堆叠的分层装配设计逻辑，以中心轴线为装配基准完成所有零部件的定位约束，保证各层结构的同轴度与装配精度。建模阶段首先完成底部基座的特征绘制，通过旋转凸台命令生成基座主体，在基座侧壁预留紧固件安装孔位，采用异形孔向导精准定位螺栓接口，保证接口尺寸符合通用装配标准。中部主体采用多层环形铜质构件堆叠设计，每一层环形件都通过拉伸、旋转命令生成基础轮廓，对环形件的内外径尺寸、层间配合间隙做参数化关联，可根据实际工况需求快速调整层厚与配合公差，层与层之间设置定位止口结构，避免装配后出现径向偏移，保证整体结构的稳定性。顶部压盖采用对称式蝶形紧固件布局，四个蝶形螺栓沿压盖圆周均匀分布，建模时对蝶形螺栓的手拧翼片做了细节特征处理，还原真实紧固件的操作结构，无需额外工具即可完成顶部压盖的拆装操作，方便内部构件的检修与更换。材质渲染阶段，主体铜质构件赋予高抛光紫铜材质，调整材质的反射率、粗糙度参数，还原紫铜温润的金属光泽与细腻的反光效果，表面添加轻微的使用痕迹纹理，提升模型的真实感；底部基座与顶部紧固件赋予磨砂不锈钢材质，与铜质主体形成材质与色彩的对比，突出不同部件的功能分区；场景采用三点布光方案，主光源从斜上方投射，突出金属材质的高光层次，辅光源补全暗部细节，避免金属部件暗部死黑，环境光添加微弱的环境反射，让金属表面的反射效果更自然真实。结构设计上兼顾了拆装便捷性与结构稳定性，层间堆叠的结构既保证了整体的刚性，又可根据实际使用需求增减环形构件数量，适配不同的整流工况，所有配合面都做了公差适配设计，保证虚拟装配下无干涉问题，可直接导出工程图用于生产加工参考，也可用于产品展示、结构验证等场景。
