吉姆巴尔卡布里轻型直升机外观结构设计

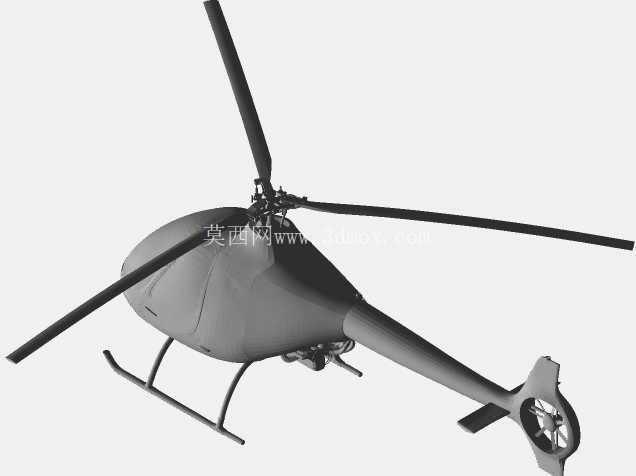

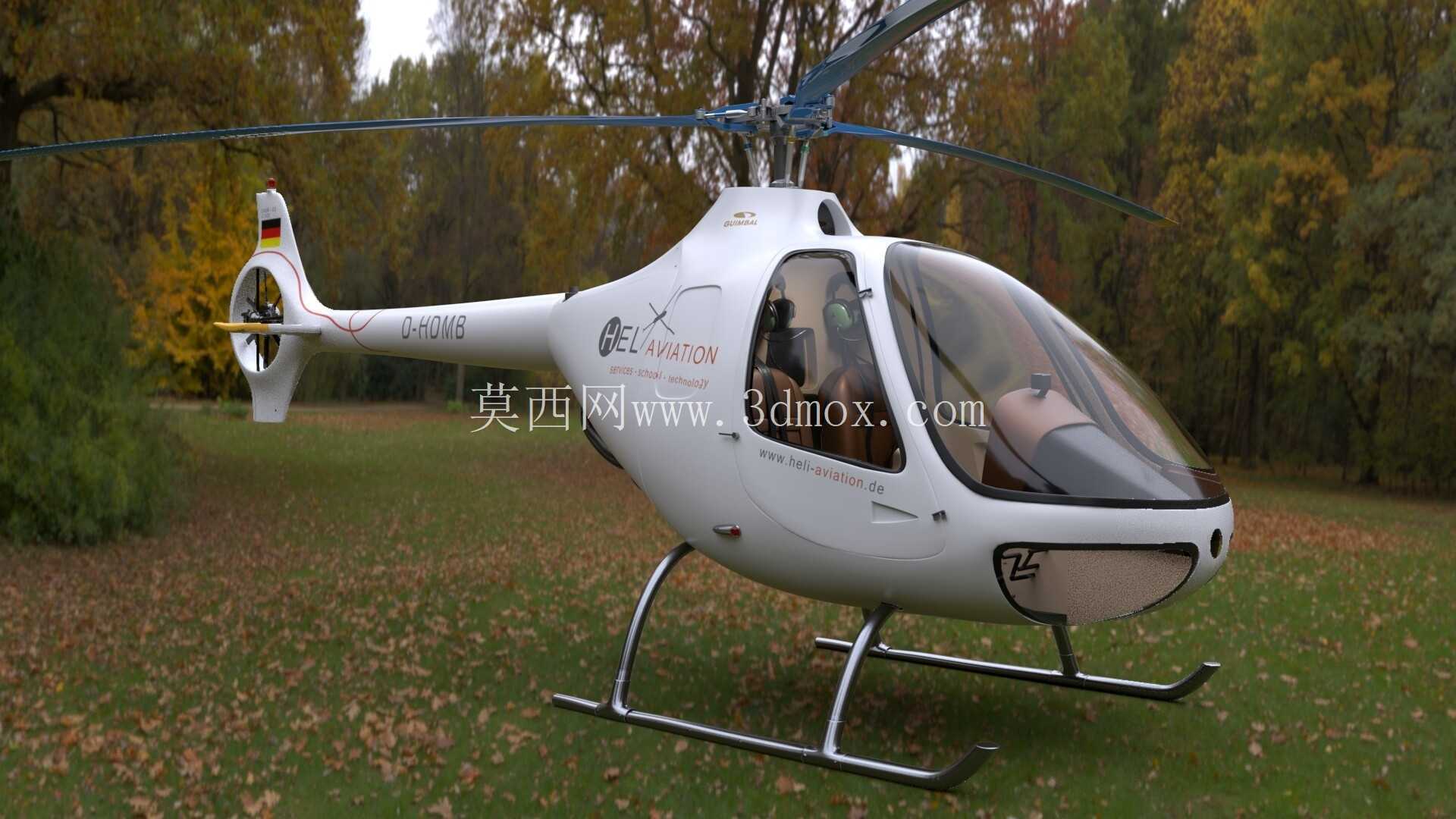

　　这款轻型单发直升机的结构设计，核心围绕低空小载荷作业场景的使用需求展开，整体采用单主旋翼加涵道式尾桨的常规布局，在民用低空作业、短途通勤、航空测绘、应急巡检等场景下具备极强的适配性。从结构设计逻辑来看，整机采用流线型水滴状机身截面，在保证座舱内部有效装载空间的前提下，尽可能降低前飞过程中的气动阻力，机身蒙皮曲面做了连续顺滑过渡处理，没有突兀的棱角结构，能够有效减少飞行过程中的紊流干扰，提升低空低速飞行状态下的操控稳定性。主旋翼采用三片式柔性桨叶设计，桨毂结构做了集成化简化处理，相较于传统铰接式桨毂，零件数量减少近三成，既降低了日常维护的拆装难度，也能在复杂气象条件下降低结构故障概率，桨叶的翼型选择兼顾了悬停效率与前飞速度特性，

　　在小功率动力输出下就能满足额定载荷下的升力需求。尾桨部分采用涵道式包裹设计，将尾桨完全整合在尾梁末端的涵道结构内，一方面能够避免低空作业时尾桨剐蹭障碍物，提升林间、城市楼宇间飞行的安全性，另一方面涵道唇口的气动设计能够对尾桨气流形成导流作用，提升尾桨的操纵效率，降低尾桨转动带来的气动噪音。起落架采用滑橇式结构设计，没有复杂的收放机构与缓冲作动部件，两根平行的滑橇梁通过轻质支撑臂与机身底部承力结构连接，结构重量占比远低于轮式起落架，同时能够在非铺装的野外场地、平整屋顶、简易起降坪直接着陆，对起降场地的平整度要求极低，适配野外作业的无准备起降需求。机身尾部的水平安定面设置在尾梁与涵道的连接位置，能够在飞行过程中为机身提供纵向稳定力矩，

　　降低飞行员的操纵负荷。从安装边界来看，整机结构设计预留了充足的任务载荷安装空间，机身腹部、两侧短翼位置都设置了标准化的承力挂点，能够根据不同作业需求快速挂载测绘设备、应急救援物资、巡检摄像装置等不同任务模块，不需要对机身主承力结构做额外改装。座舱部分的框架结构采用一体化承力设计，风挡曲面做了光学适配优化，能够为飞行员提供足够的前向与下向视野，满足低空作业时的观察需求，整体结构在保证强度冗余的前提下，尽可能压缩非承力结构的重量占比，提升整机的有效载荷能力。
