TB2型长航时察打一体无人机结构设计

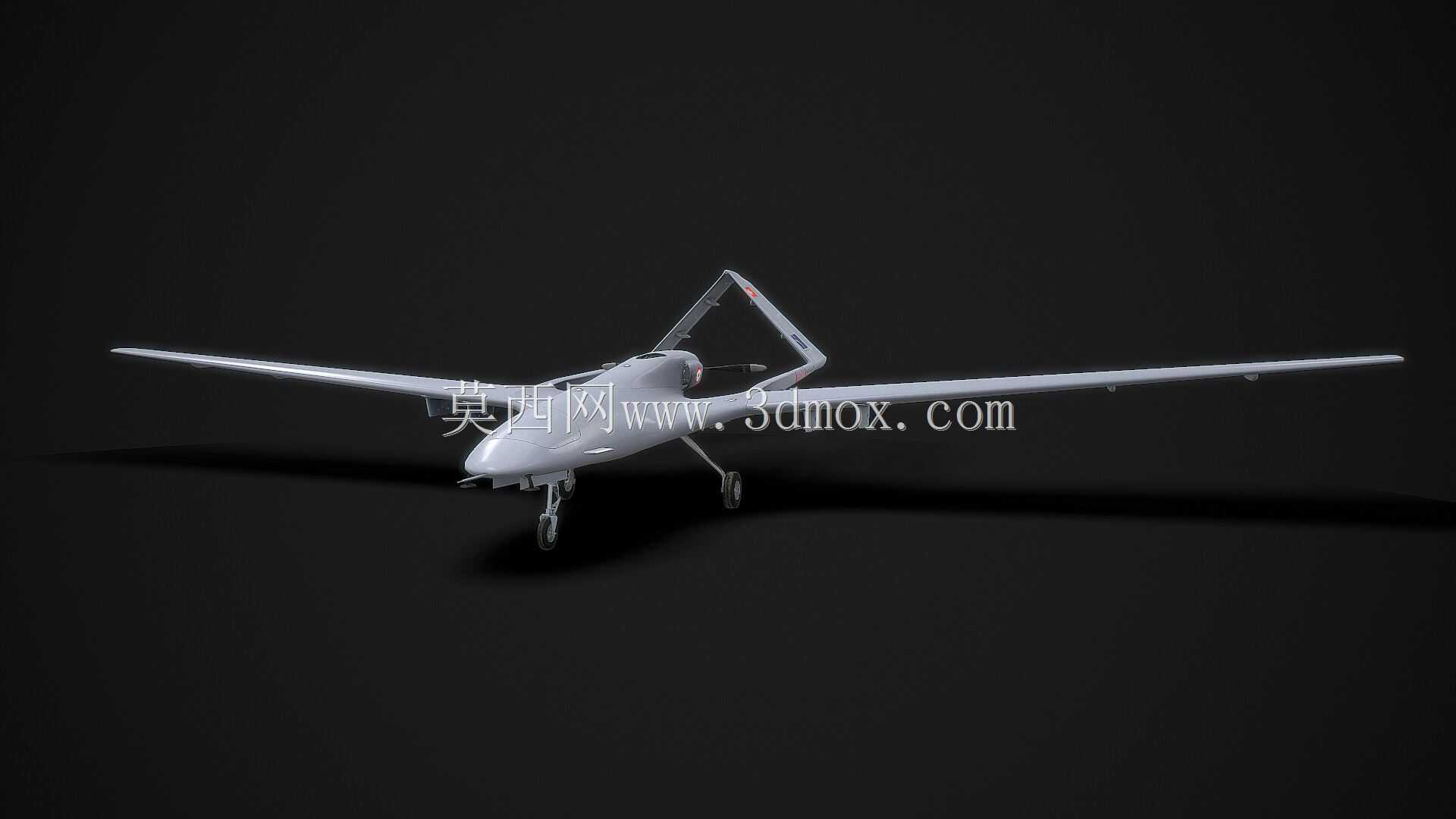

　　该型无人机采用常规上单翼、倒V型尾翼的气动布局设计，整体结构围绕长航时巡航、前线战术侦察与精确打击的核心使用场景搭建，机身主体采用复合材料蒙皮加内部金属承力框架的混合结构，在保证结构强度的前提下尽可能降低空机重量，适配中小功率活塞发动机的推力输出特性。从安装边界来看，翼展方向预留了足够的翼下挂点安装空间，每个挂点的载荷接口统一采用标准快拆结构，可根据任务需求快速切换光电侦察吊舱、小型精确制导武器等不同任务载荷，挂点与机身主承力梁直接连接，可承受载荷发射时的瞬时冲击载荷，避免结构形变影响飞行稳定性。机身前部的设备舱采用模块化隔舱设计，不同功能的航电设备、飞控模块、通信链路设备均预留标准安装导轨与减震基座，

　　设备检修时可直接沿导轨抽出模块，无需拆解大面积蒙皮，大幅降低前线野外环境下的维护难度。起落架采用后三点式固定起落架结构，主起落架连接在机身下部的承力框位置，配置油气减震支柱，可承受简易铺装跑道、野外平整硬地起降时的冲击载荷，起落架轮距经过反复校核，可抵抗侧风着陆时的侧向力矩，避免起降阶段侧翻风险。尾翼部分的倒V型布局同时兼顾垂直尾翼与水平尾翼的气动控制功能，减少了尾翼结构的连接件数量与整体重量，尾翼操纵面的舵机安装在尾翼内部的密封舱段内，避免高空低温、降雨环境下舵机工作失效。动力系统安装在机身尾部的发动机舱内，采用推进式螺旋桨布局，螺旋桨桨叶采用变距设计，可根据不同飞行高度、巡航速度自动调整桨距，保证发动机始终处于最优工作效率区间，

　　发动机舱与机身设备舱之间设置隔热层，避免发动机工作时的高温传导至航电舱影响设备正常运行。机翼采用整体成型的复合材料翼盒结构，机翼内部预留燃油箱安装空间，燃油供给管路沿机翼承力梁敷设至发动机舱，管路接头位置均采用冗余密封设计，避免高空低压环境下出现燃油渗漏问题。整机的气动外形经过多轮风洞校核，机翼的翼型选用低雷诺数下升阻比表现优异的层流翼型，巡航阶段的诱导阻力控制在较低水平，配合大容积燃油箱可实现数十小时的连续巡航能力，完全满足边境巡逻、战区持续侦察监视、时敏目标精确打击的实际任务需求。
