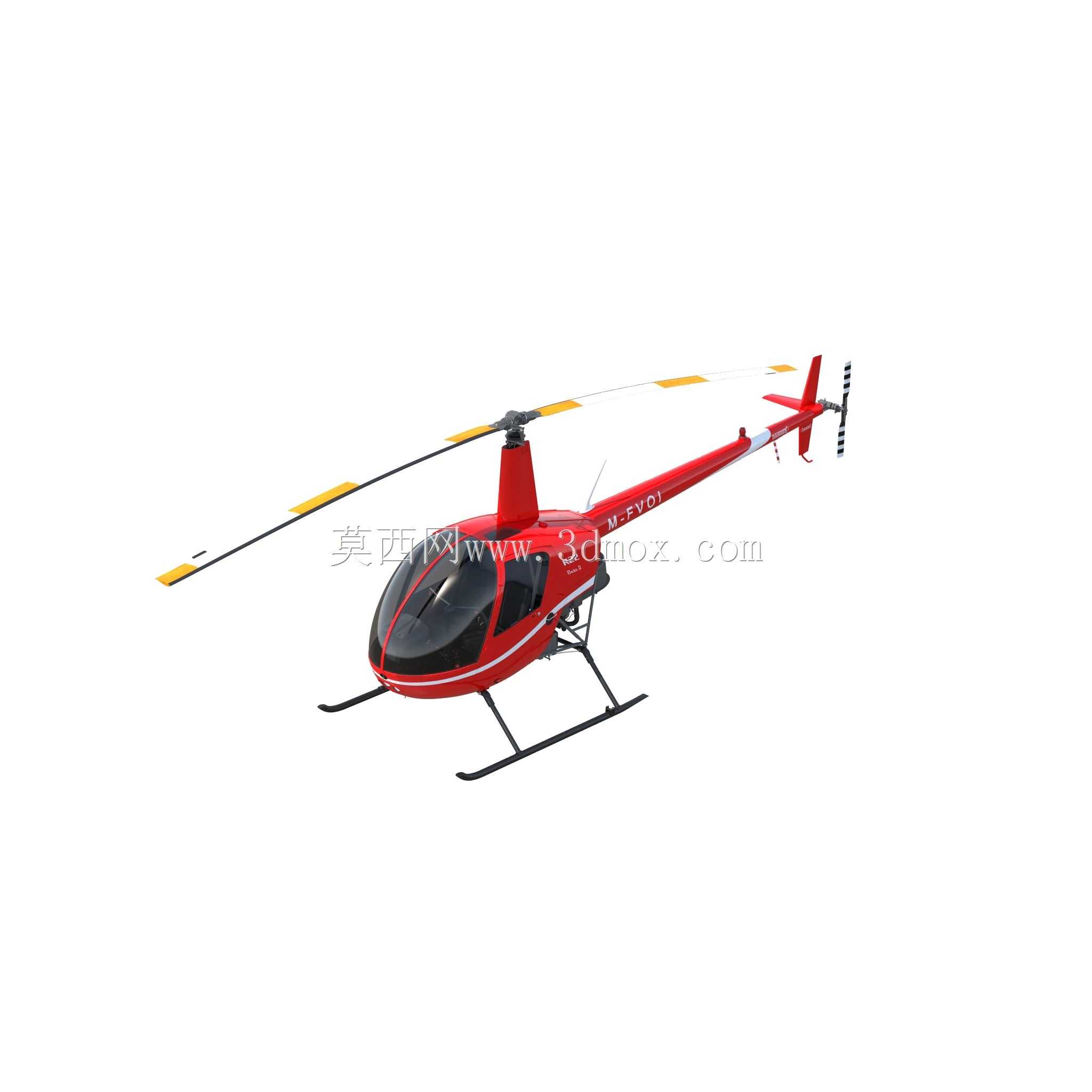

罗宾逊R22轻型直升机结构数模

　　这套罗宾逊R22轻型双座直升机的三维结构数模，完整还原了这款经典轻型通航旋翼飞行器的整机外形与核心机械布局，面向航空结构设计、通航装备仿真、旋翼系统教学、影视道具预演等场景使用。在实际通航作业体系中，R22这类轻型直升机长期承担初级飞行训练、低空农林巡查、短距离航拍航测、私人通勤体验等任务，整机采用极简轻量化设计思路，在保证结构强度的前提下尽可能压缩空重，以此换取优异的低空机动性与极低的运营维护成本。

　　从建模还原的结构细节来看，整机采用单主旋翼加尾桨的经典常规布局，主旋翼为两片式半刚性跷跷板构型，这种设计本身就是R22系列最核心的结构特征：相较于多叶铰接式旋翼，两叶跷跷板结构大幅减少了旋翼铰节点、阻尼部件的数量，既降低了整机自重，也让日常维护的拆装检查流程大幅简化，非常适合训练场景下高频次起降、频繁做机动动作的使用需求。主旋翼桨叶表面还原了黄白相间的警示标识，桨毂、变距拉杆、倾斜盘操纵组件的相对位置都按照实机装配关系搭建，旋翼旋转包络范围完全匹配实机尺寸边界，在做低空作业场景的空间干涉校验时，可以直接以旋翼扫过的最大圆柱面作为安全边界，避免起降点周边障碍物与旋转部件发生碰撞。

　　机身主体采用流线型半硬壳式轻量化构型，前部为并列双座座舱，大面积弧形风挡保证了正前方与侧下方的开阔视野，这一设计完全贴合飞行训练时学员与教员并排操作、教员可随时纠正操纵动作的使用需求；机身中段为动力舱与传动舱安装区域，发动机输出动力通过主减速器分流，一路驱动顶部主旋翼提供升力与前进推力，另一路通过尾梁内部的传动轴延伸至尾端，驱动尾桨抵消主旋翼旋转产生的反扭矩。尾梁为细长桁梁式结构，在保证抗弯刚度的前提下尽可能降低尾部结构重量，尾端垂直尾翼、水平安定面与尾桨的安装位置都还原了实机的气动配平逻辑，尾桨采用外露式两叶构型，配套的尾桨护架结构也在数模中有所体现，避免地面人员意外靠近高速旋转的尾桨发生危险。

　　起落架部分采用滑橇式着陆构型，两根弧形金属滑橇通过横向支撑管与机身底部硬点连接，没有轮式起落架的收放机构、减震支柱复杂组件，结构重量极低，且可以在草地、土质平地、简易起降平台等非硬化场地直接着陆，对起降场地的适配性极强，非常适配低空农林作业、野外航拍的临时起降需求；滑橇的横向跨距、离地间隙都按照实机边界还原，在做地面停放、系留固定的工装设计时，可以直接以滑橇横梁作为系留接点，匹配对应的固定夹具。

　　整机的外形尺寸边界完全遵循实机参数：主旋翼旋转直径、尾梁总长度、机身最大宽度、垂尾顶部高度、滑橇离地间隙等关键安装边界都在数模中按比例还原，在搭建通航机场地面保障场景、虚拟飞行训练视景、航空科普展陈数字孪生内容时，可以直接将整机模型导入场景，不需要额外缩放调整比例。机身侧面的舱门轮廓、发动机散热口、天线安装座、机身标识分区等细节都做了写实还原，既可以直接用于渲染展示，也可以在此基础上拆分出旋翼系统、传动系统、操纵系统、机身壳体、起落架等独立子装配，用于旋翼机结构原理教学：拆解后可以直观展示动力从发动机输出到主旋翼、尾桨的完整传动路径，也可以演示总距杆、周期变距杆的操纵动作如何通过拉杆传递到倾斜盘，最终改变桨叶桨距实现飞行器的升降、前后左右机动。

　　在工程应用层面，这套数模既可以作为轻型直升机改装任务的基准参考平台，比如加装航拍吊舱、农林喷洒喷杆、轻型巡检传感器时，可直接在机身底部、滑橇支架的预留硬点位置校核加装设备的安装空间与重量配平边界，避免加装设备后超出整机重心允许范围影响飞行稳定性；也可以用于旋翼气动仿真的前处理几何输入，清理不必要的小倒角细节后即可划分流体网格，模拟主旋翼下洗流场、尾桨干扰流场的分布特性，为轻型旋翼机的气动优化、地面起降扬尘效应分析提供可靠的几何基础。
