小型穿越式FPV涵道无人机结构设计

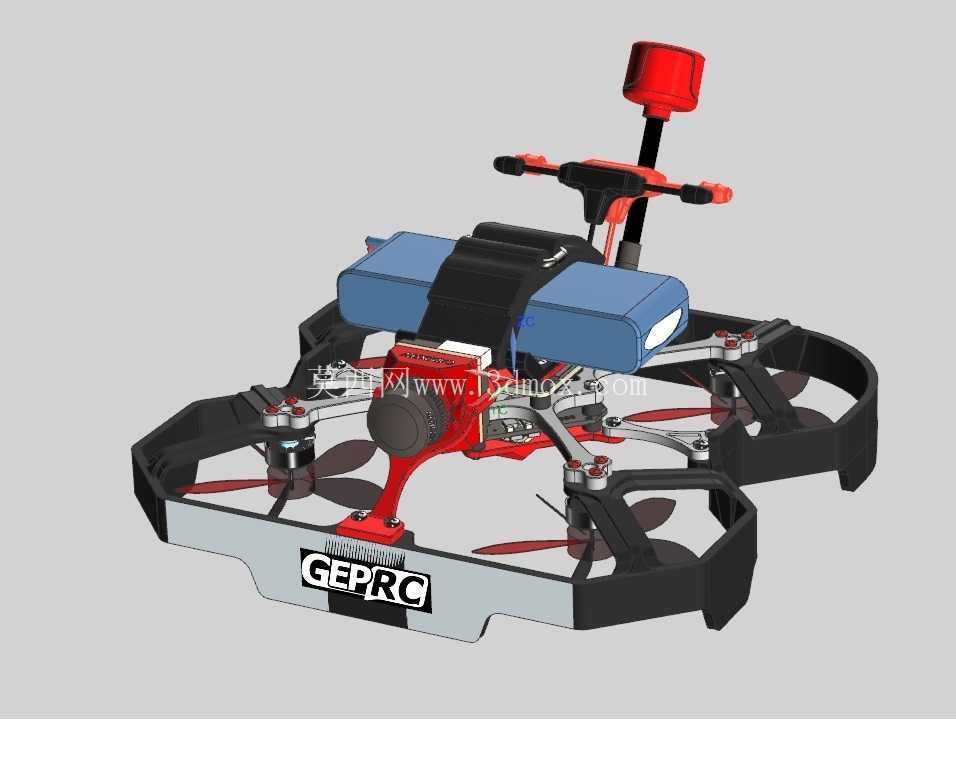

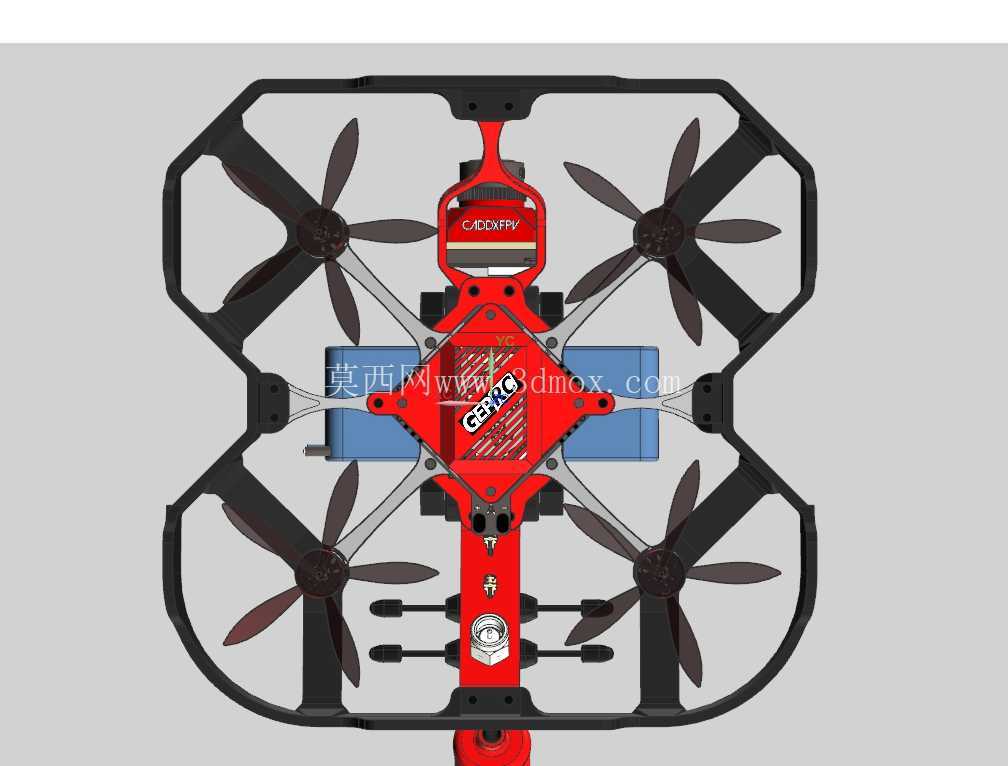

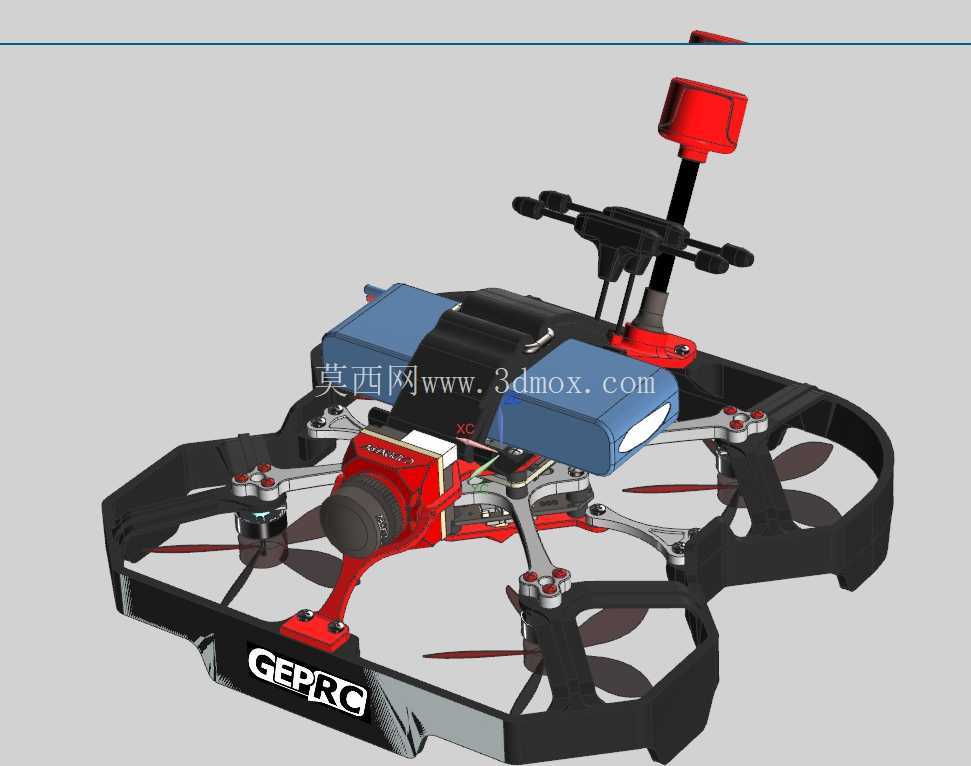

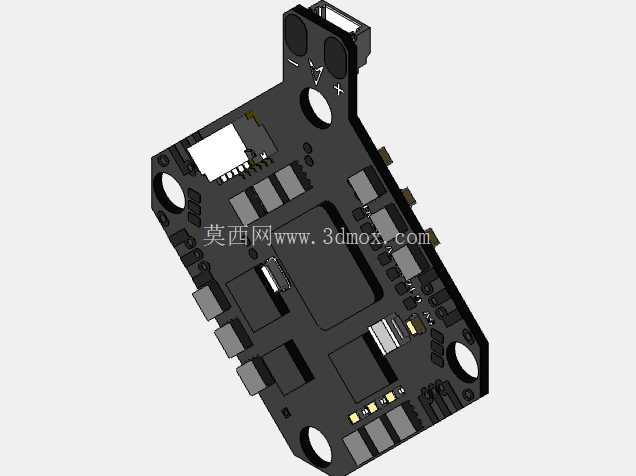

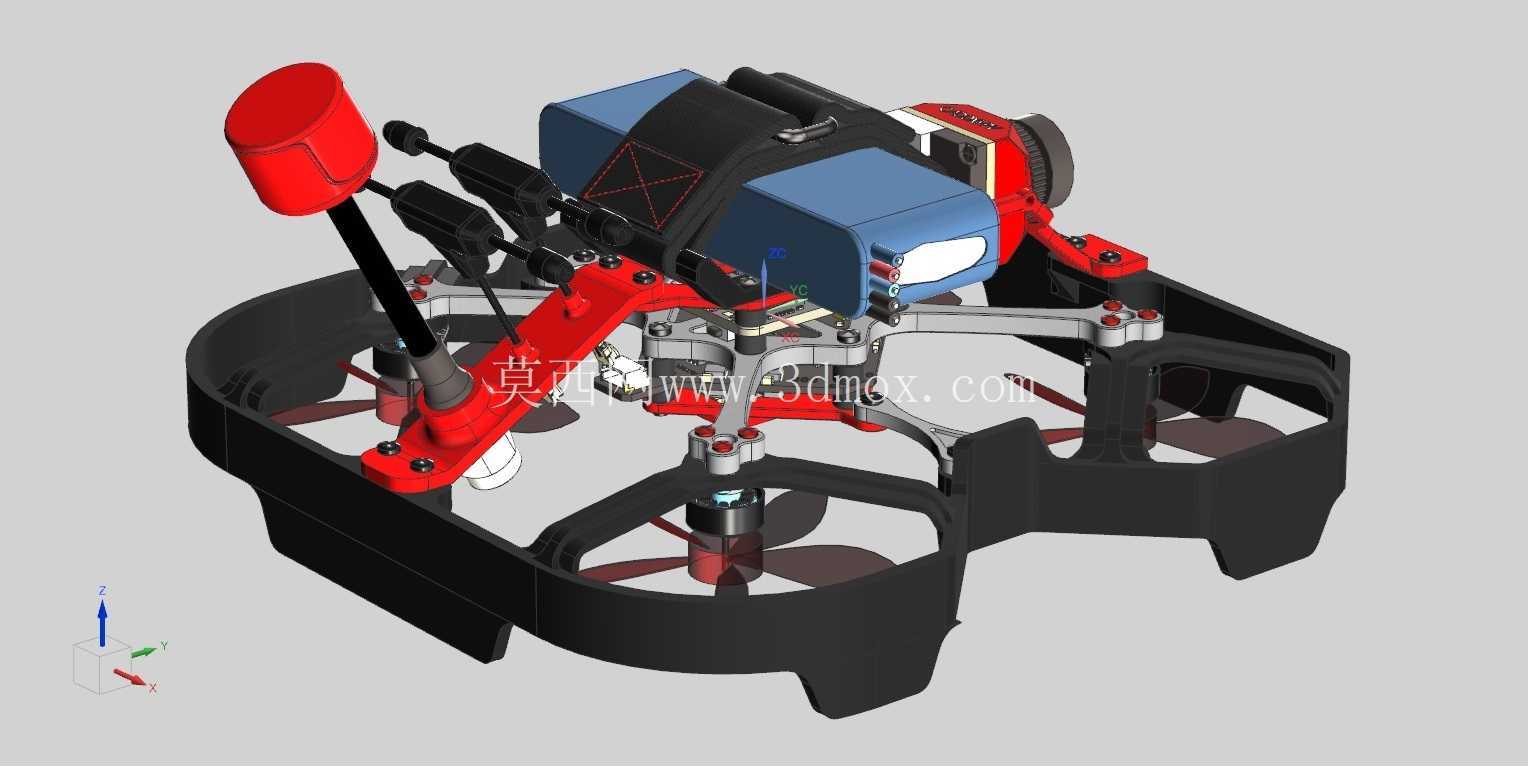

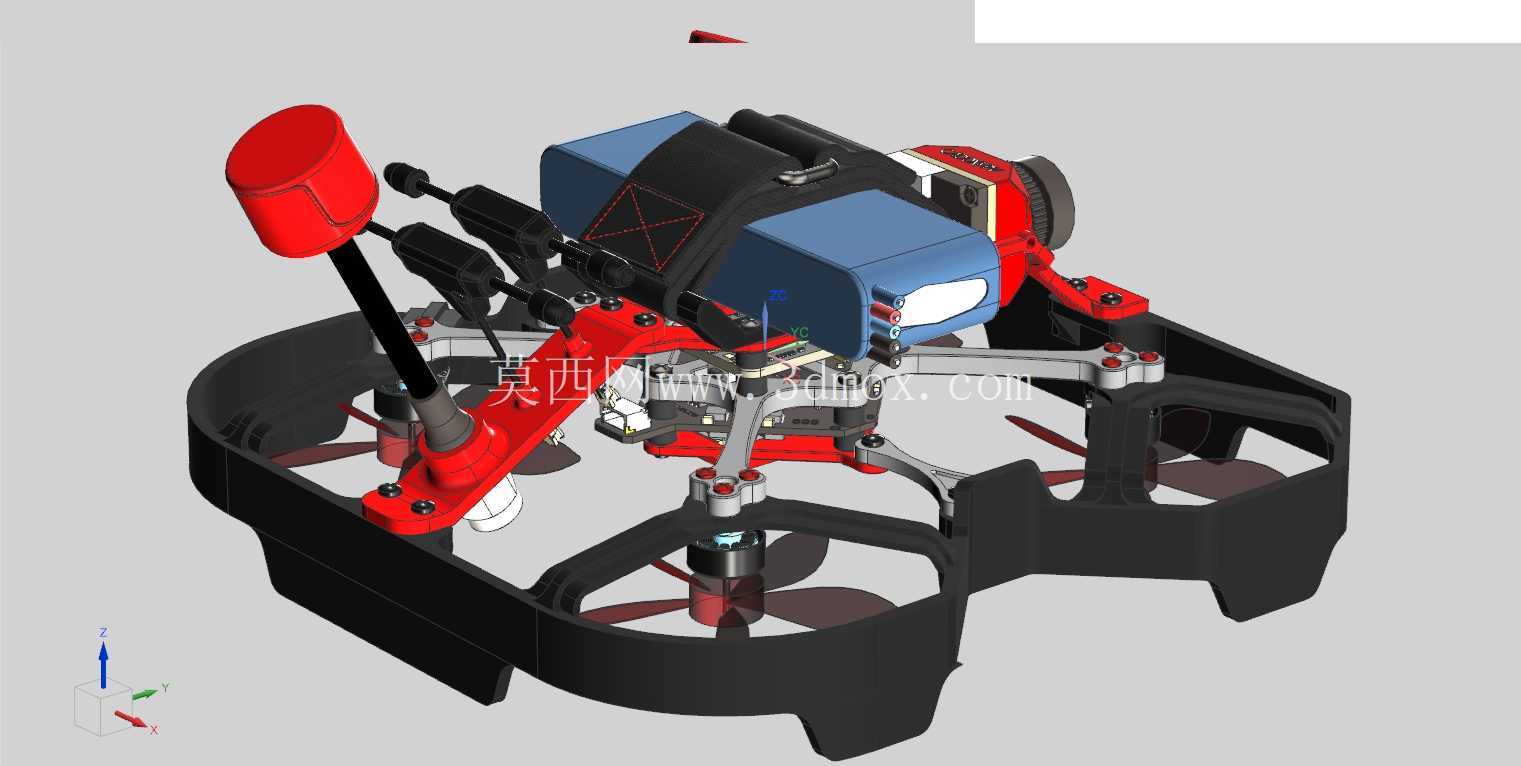

　　这款小型涵道式FPV飞行器的结构设计，核心围绕室内近距飞行、狭小空间穿越的场景需求展开，区别于常规开放桨叶的穿越机，全包围式的桨叶保护涵道是结构设计的核心边界，在碰撞到墙面、管线、室内障碍物时，涵道结构会率先承接冲击力，既避免桨叶直接剐蹭障碍物炸机，也能防止高速旋转的桨叶触碰操作人员造成划伤，适配室内影视拍摄、狭小空间巡检、楼宇内部管线排查等常规无人机无法进入的作业场景。从结构布局来看，整机采用上下分层的承载逻辑，下层机架为一体化碳纤复合材质的主承力框架，四个机臂与外圈涵道保护圈做了一体化衔接设计，减少了分体装配的连接紧固件数量，既降低了整机自重，也避免了飞行过程中连接位的振动虚位。飞控、

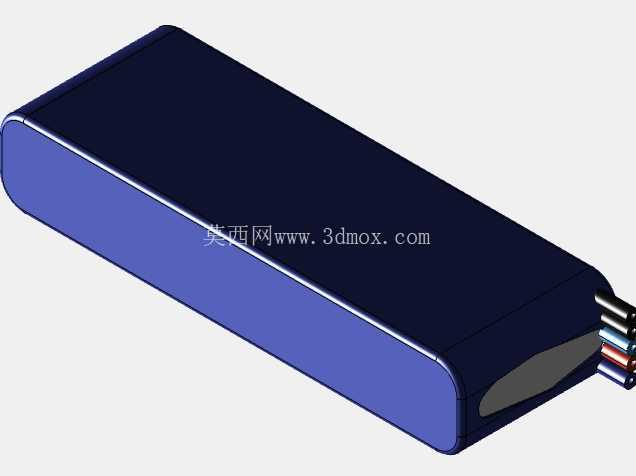

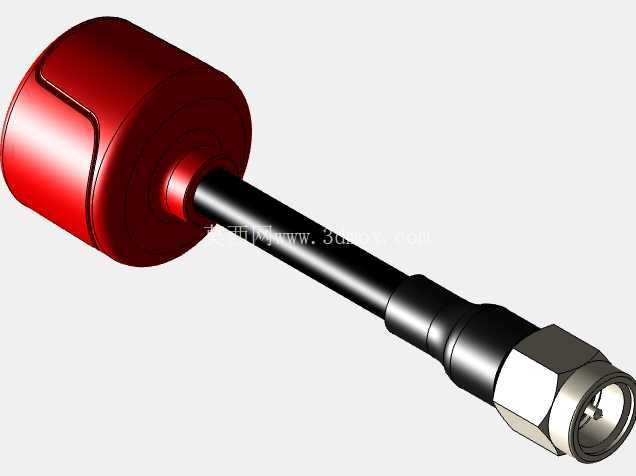

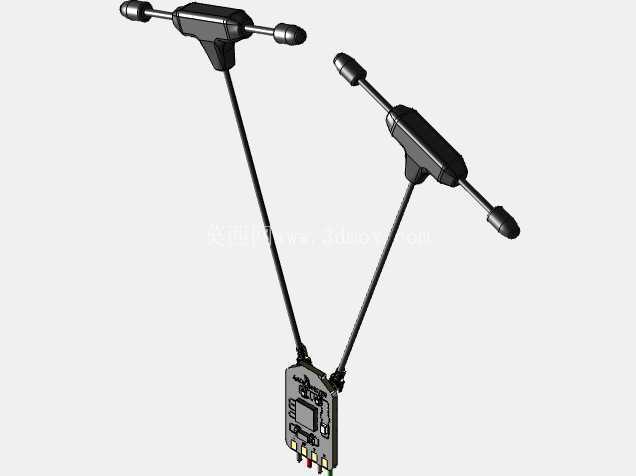

　　电调等核心电子元件全部集成在下层机架的中心舱位，重心严格控制在四个旋翼的几何中心位置，降低飞行过程中的姿态调整惯量，提升小范围机动的响应速度。上层结构为电池快装挂载位，采用绑带式的固定结构，可适配不同容量的锂聚合物电池，挂载位做了下沉式的限位设计，避免飞行过程中电池移位导致重心偏移，同时电池安装位与中心飞控舱之间预留了2mm的空气隔热间隙，避免大电流放电时电池的热量传导至飞控模块影响传感器精度。顶部的图传天线采用直立式快拆安装结构，安装座预留了15度的角度调节余量，可根据实际飞行场景调整天线角度，优化图传信号的覆盖范围，天线座与机架之间设置了硅胶减震垫，过滤电机运转带来的高频振动，避免图传画面出现抖动水波纹。

　　前端的摄像头安装位采用可调角度支架，可在0到30度的俯仰范围内调整拍摄角度，支架同样做了减震处理，匹配FPV第一视角飞行的画面需求。涵道的内壁做了微弧面的导流设计，并非简单的直筒结构，可对旋翼的下洗气流做导流约束，减少桨尖涡流带来的动力损耗，在相同动力配置下提升悬停效率，延长续航时间。整机的安装边界充分考虑了电子元件的兼容性，电机安装孔位适配1103、1202等系列微型无刷电机，飞控安装位兼容1616mm、2020mm两种通用安装孔距，飞手可根据自身的动力需求灵活替换配件，不需要对机架做二次打孔加工。机架的所有边角位置都做了R2以上的圆角处理，既降低了磕碰时的应力集中，也避免尖锐边角在碰撞时对障碍物或人员造成额外损伤。

　　从结构强度校核的角度，涵道外圈的壁厚设置为1.5mm，在1.5米高度自由跌落至硬质地面的工况下，可承受单次冲击不出现结构性开裂，机臂位置做了局部加厚处理，应对电机运转时的持续振动载荷，避免长期飞行出现机臂疲劳断裂的问题。整机的走线全部预留了内嵌式的走线槽，所有电调信号线、电源线都可埋入机架内部的走线空间，避免线材外露被桨叶打到，也减少了飞行过程中线材带来的风阻。
