简易自制导弹阿托斯结构三维设计

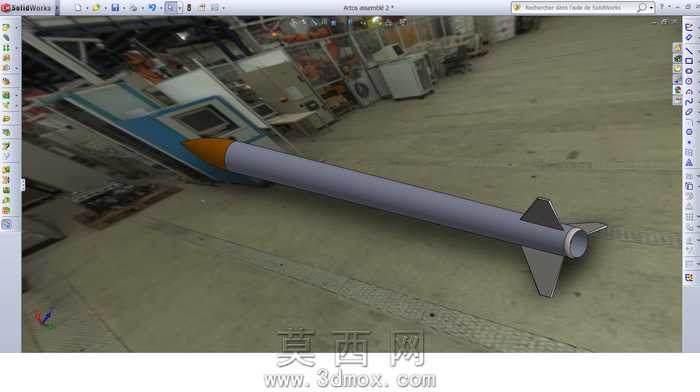

本作品为一款处于开发阶段的简易自制导弹阿托斯三维结构设计，整体建模基于SolidWorks平台完成，完整还原了弹体的核心组成部分。建模过程中首先以弹体中轴线为基准搭建整体骨架，采用旋转凸台特征生成圆柱形主弹身，弹身外表面统一赋予哑光金属灰材质，模拟常规导弹弹体的合金外壳质感，弹身尾部设置环形内凹结构，用于匹配后续动力模块的安装接口，建模时对该接口的同轴度公差做了约束设定，保证后续装配的精度。弹头部分采用锥形流线型设计，通过放样凸台特征实现弹头与弹身的平滑过渡，弹头表面赋予橙黄色哑光涂层材质，既区分弹体功能段，也符合常规装备的标识设计逻辑，弹头内部预留了载荷舱的空腔结构，可根据后续设计需求调整内部空间尺寸。弹尾的稳定尾翼采用对称四翼布局，每片尾翼通过拉伸凸台加倒角特征生成，尾翼与弹身的连接位置做了圆角过渡处理，避免应力集中问题，尾翼同样赋予与弹身一致的金属材质，保证整体视觉风格统一。设计思路上优先保障弹体的气动外形合理性，整体结构做了简化处理，未添加复杂的内部制导、动力组件，仅保留核心的外形框架与基础安装接口，适配早期开发阶段的方案验证需求。渲染环节采用软件内置的车间环境贴图作为背景，搭配默认的环境光源，能够清晰呈现弹体各部分的结构轮廓与材质质感，方便直观查看整体外形比例是否协调。当前模型尚未完成全部细节设计，后续可在此基础上补充动力段、制导组件等内部结构，进一步完善整体设计方案，也可根据仿真测试结果调整尾翼角度、弹头长径比等参数，优化气动性能。
