起重吊钩曲面造型三维设计作品

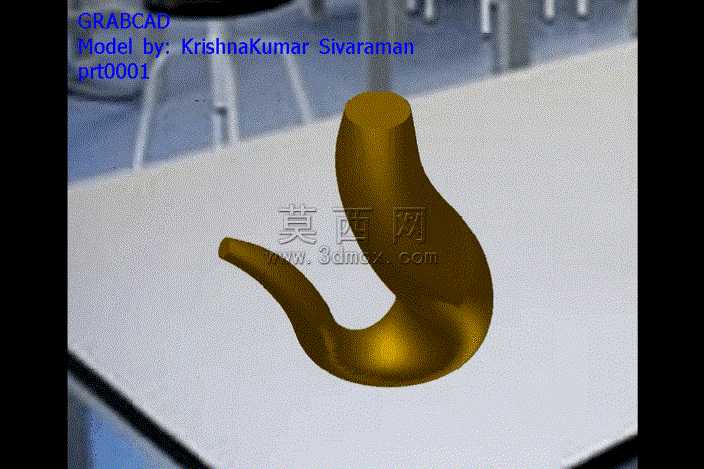

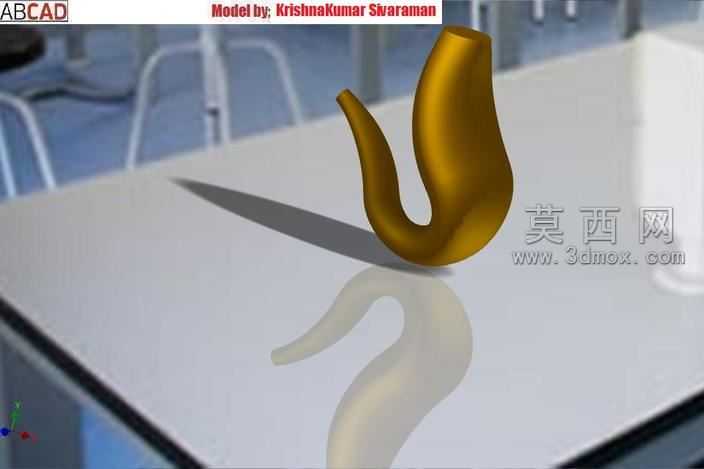

本作品为起重吊钩的三维参数化建模成果，建模过程依托三维设计软件完成，核心采用扫描混合建模逻辑实现异形曲面的精准构建。建模初期先梳理吊钩的受力结构逻辑，明确吊钩整体分为上端圆柱连接段、中部弧形过渡承载段、下端钩尖防脱段三个核心功能区域，先绘制各截面的轮廓草图，上端连接段采用正圆形截面，匹配吊装连接件的装配需求，中部弧形段根据受力分布渐变调整截面尺寸，从靠近上端的大直径圆截面逐步过渡到钩尖位置的小直径椭圆截面，保证承载区域的结构强度同时兼顾整体轻量化。路径绘制阶段采用多段相切样条曲线拟合吊钩的自然弧形轮廓，全程控制曲线曲率连续无拐点，避免后续扫描混合生成曲面时出现褶皱、破面等问题，截面与路径的对齐过程中严格控制截面法向与路径切线方向的匹配关系，保证各段曲面衔接处达到G2连续标准，整体曲面过渡顺滑无突兀棱角。材质设置阶段选用金属黄铜材质进行渲染表现，调整材质的金属度、粗糙度参数，还原金属锻件的哑光金属质感，同时添加细微的锻压纹理贴图提升模型真实感，渲染过程中采用三点布光方案，主光勾勒吊钩整体曲面轮廓，辅光消除暗部死黑区域，背光强化模型边缘立体感，最终呈现的模型完整还原了起重吊钩的结构特征。设计过程中充分考虑吊钩的实际使用场景，在钩尖位置做了小幅内收的角度设计，避免吊装作业过程中吊索滑脱，上端圆柱段预留了标准装配尺寸，可直接与吊环、卸扣等标准吊装配件完成装配适配，整体模型结构严谨，曲面质量达标，既可以作为吊装工具设计的参考模型，也可作为扫描混合建模命令的教学演示案例，帮助三维设计学习者掌握异形渐变曲面类零件的建模思路与操作技巧，理解路径与截面配合在复杂曲面建模中的核心作用。
