发电机传动链轮精密三维结构设计

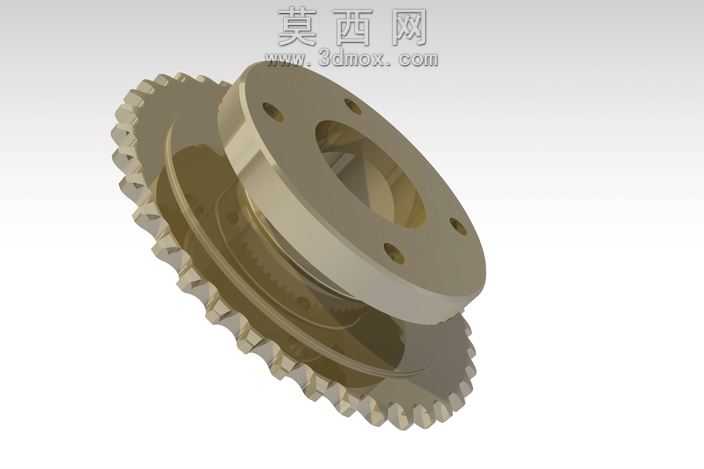

本作品为发电机配套使用的传动链轮三维模型，建模过程严格遵循机械设计标准，首先基于链轮齿形的国标参数完成齿廓曲线的精准绘制，采用参数化建模方式保证每一个轮齿的齿距、齿高、齿形角均符合传动啮合要求，避免后续装配出现卡齿、跳齿问题。模型整体采用分层结构设计，外侧为均匀分布的啮合轮齿，中部设置带安装孔的法兰盘结构，四个定位孔沿圆周等距排布，可实现与发电机转轴端的精准对位安装，中心通孔尺寸经过公差适配设计，保证与轴件配合的同轴度要求。建模过程中对轮齿根部做了圆角过渡处理，还原实际加工中的应力释放结构，避免应力集中导致的零件断裂问题，法兰盘与齿圈的连接部位做了加厚处理，提升整体结构刚性。材质渲染阶段，主体采用金属钢材质，调整金属粗糙度、反射率参数还原钢制零件的哑光金属质感，边缘做轻微倒角高光处理，还原真实机加工零件的表面特征，渲染时采用柔和的侧上方打光，清晰展现轮齿的啮合轮廓、法兰盘的安装结构以及各部位的厚度变化，同时通过半透明剖面效果展示内部的轴孔配合结构，让使用者直观了解零件的装配逻辑。设计过程中充分考虑链轮的实际使用场景，针对发电机传动的转速、载荷特性优化了齿形参数和整体厚度，保证传动过程中的稳定性和耐用性，模型各部位尺寸均经过干涉检查，确保与配套的传动链条、发电机转轴不存在装配冲突，整体结构简洁规整，既满足机械传动的功能需求，也兼顾了零件加工的工艺可行性，可直接用于后续的工程图导出、装配模拟以及3D打印样件验证。
