便携式户外折叠烧烤炉结构设计

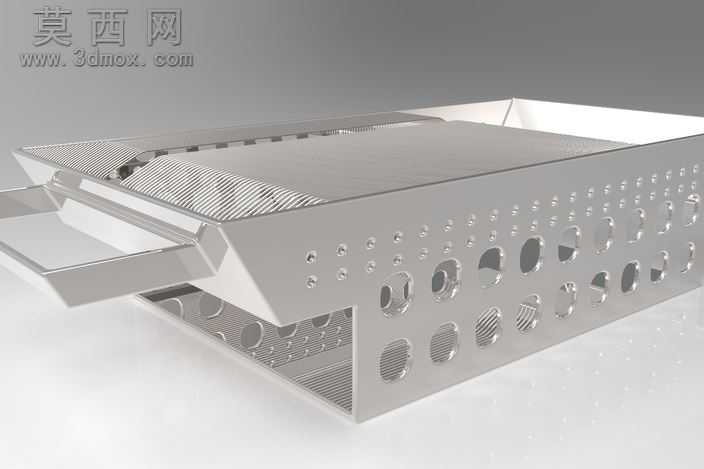

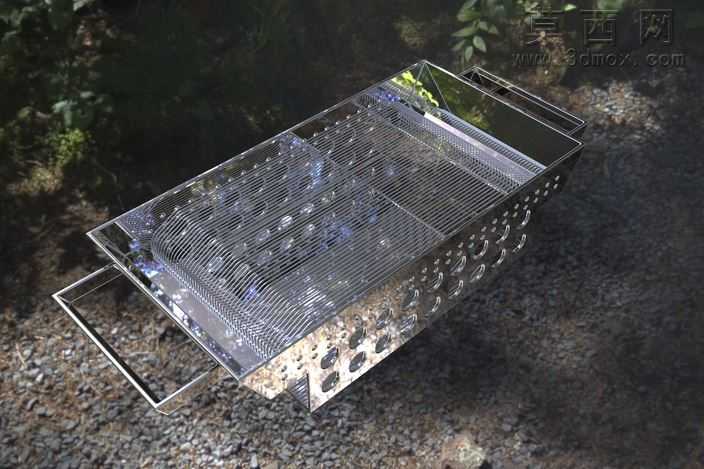

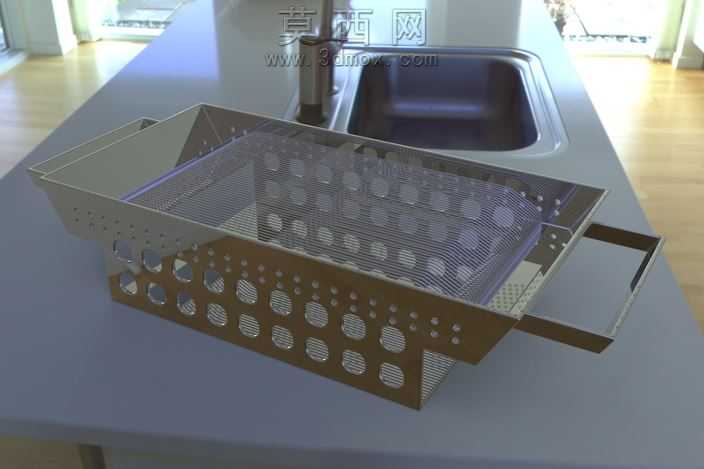

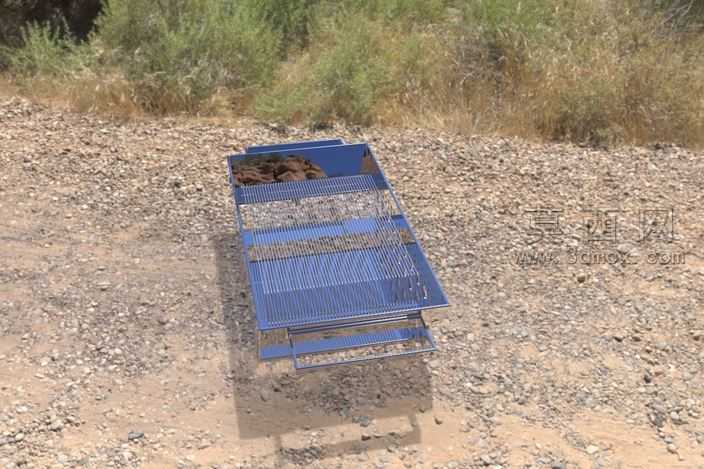

本作品为面向户外露营场景设计的便携式折叠烧烤炉，整体采用钣金折弯工艺完成主体结构建模，在三维建模过程中优先考量了折叠收纳的空间利用率，将展开后的燃煤腔体尺寸控制在9.5英寸×2.25英寸×7英寸的合理区间，既保证了单次烧烤的炭料容纳量，又能在折叠后大幅缩减占用体积，方便户外出行时放入背包或车载储物空间。建模阶段对炉体侧壁的镂空结构做了精细化排布，不同孔径的圆形孔洞按照散热气流的走向规律排列，既可以在烧烤过程中为炭火提供充足的进氧量，保证燃烧充分，又能通过孔洞分布平衡炉体各区域的温度，避免局部过热导致的钣金变形。炉体边缘全部做了卷边钝化处理的结构设计，消除钣金裁切后的锋利边角，提升使用过程中的安全性，同时在炉体两侧设计了抽拉式的承托结构，展开后可放置烤网或临时搁置食材、调料工具，折叠后可完全收纳入炉体侧壁的预留槽位，不会额外增加收纳体积。材质渲染阶段选用了哑光磨砂金属材质模拟不锈钢钣金的真实质感，对镂空孔洞的边缘做了光影细节处理，还原金属切削加工后的细微纹理，同时通过光影渲染突出炉体折叠结构的拼接缝隙与活动部件的装配关系，清晰展示各部分结构的运动逻辑。设计过程中充分考虑了3D打印的制作可行性，所有壁厚参数均设置在3D打印工艺的合理成型范围内，活动连接部位预留了足够的装配间隙，无需额外支撑结构即可完成打印制作，同时兼顾了钣金量产的加工工艺要求，所有折弯角度均符合常规钣金加工的参数标准，无需特殊定制模具即可实现批量生产。炉体表面的孔洞排布同时兼顾了装饰性与实用性，规律排列的圆形孔洞在满足散热需求的同时，也让整体外观更具设计感，避免了传统烧烤炉外观笨重粗糙的问题，整体结构无多余零散部件，折叠后可形成完整的封闭盒体，避免炭灰残留散落，更适合户外场景下的收纳与携带。
