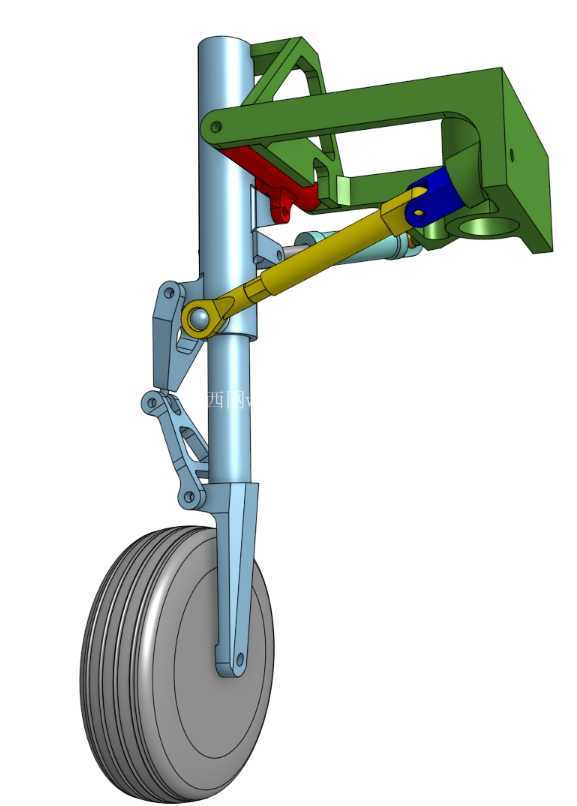

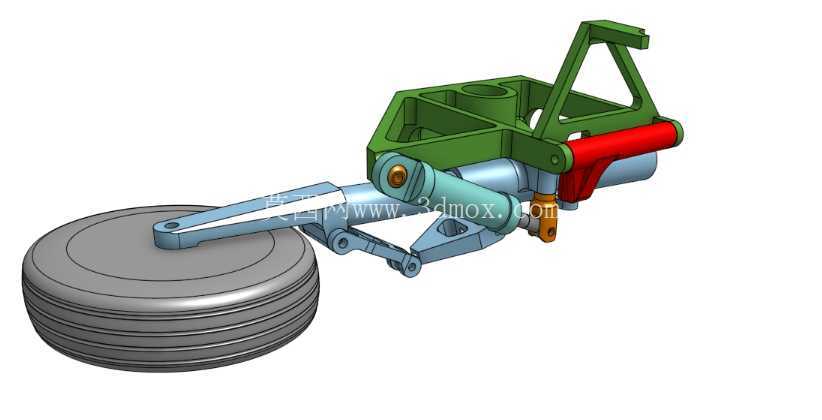

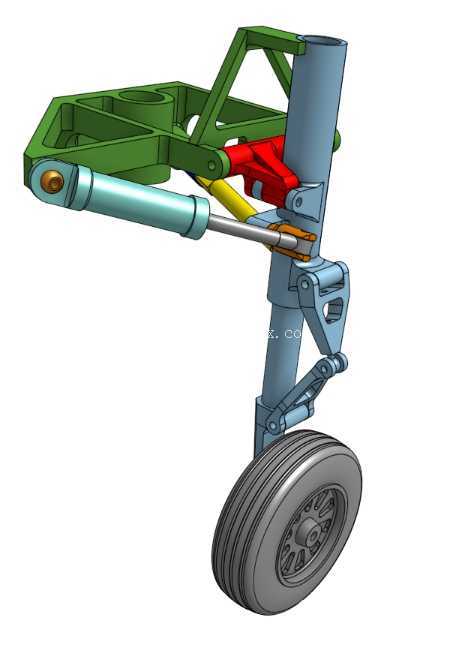

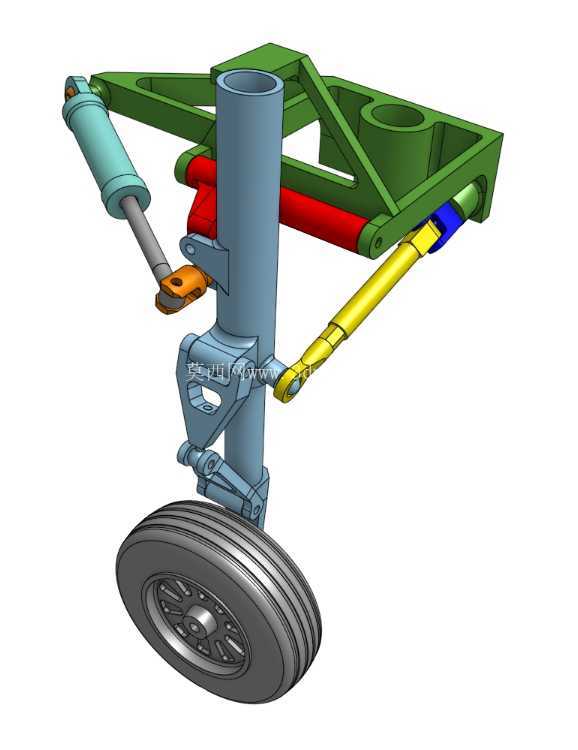

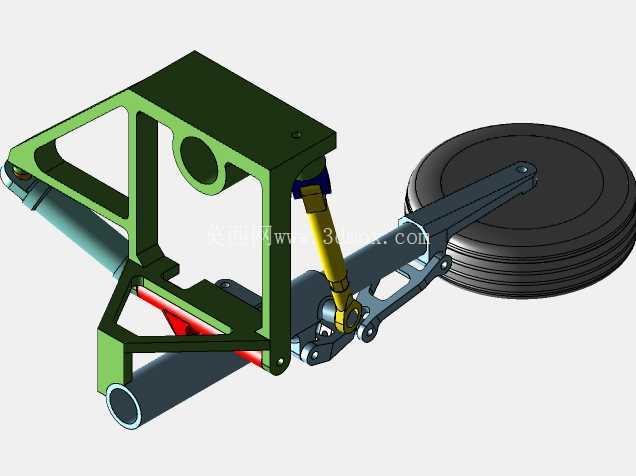

A-5警戒机前起落架结构三维数模

　　该起落架为固定翼警戒机配套的前起落架总成，主要承担地面滑行阶段的机身前部支撑、转向操纵、着陆冲击缓冲以及飞行阶段的收放锁定功能，适配舰载或陆基警戒机的前机身安装点位，可在地面滑跑、起降冲击、停机驻留等多工况下稳定承载。从结构设计逻辑来看，整体采用支柱式布局，核心承力构件为竖向布置的主减震支柱，内部集成油气式减震腔，可将着陆瞬间的垂直冲击动能转化为油液阻尼热与气体压缩势能，避免冲击载荷直接传递至机身框梁结构；主支柱下端通过轮叉组件连接双轮式机轮，机轮配套带散热筋的轮毂与纵向条纹轮胎，可分散地面压强，适配机场铺装跑道的滑行需求，同时轮叉集成转向摇臂接口，可连接座舱操纵系统实现地面滑行阶段的前轮转向控制。上部连接端采用三角桁架式安装支架，

　　支架通过多组铰接点与机身承力框连接，既保证足够的结构刚度承受航向、侧向的复合载荷，也预留了收放作动筒的安装空间；侧部布置的油气减震撑杆可在起落架放下锁定时提供额外的结构支撑，抵消滑行阶段的侧向摆动载荷，红色布置的收放作动筒则负责驱动整个起落架绕上部铰接轴转动，实现飞行状态下的收入机身轮舱、着陆前的放下锁定动作，作动筒行程匹配起落架收放角度，全程无运动干涉。设计阶段充分考虑安装边界约束，主支柱的外径尺寸、上部支架的铰接点孔位间距均匹配对应机型的前起落架舱预留空间，收放过程中机轮、支柱、撑杆的运动包络完全处于轮舱轮廓范围内，不会与舱内管线、相邻结构件发生剐蹭；所有铰接位置均预留润滑注油接口与衬套安装位，可降低日常维护阶段的拆装难度，

　　轮轴位置预留刹车组件的安装接口，可适配盘式刹车机构的装配需求。从实际应用场景出发，该结构可承受着陆阶段最大3m/s下沉率的冲击载荷，地面滑行阶段可适应最大5度的跑道侧向倾斜，转向操纵角度覆盖左右45度范围，满足机场地面滑行的转向半径要求；各受力构件的壁厚、铰接点销轴直径均按照航空结构载荷规范设计，在满足强度冗余的前提下尽可能降低结构重量，适配航空装备的轻量化设计需求。
