A-6入侵者舰载机主起落架结构三维设计

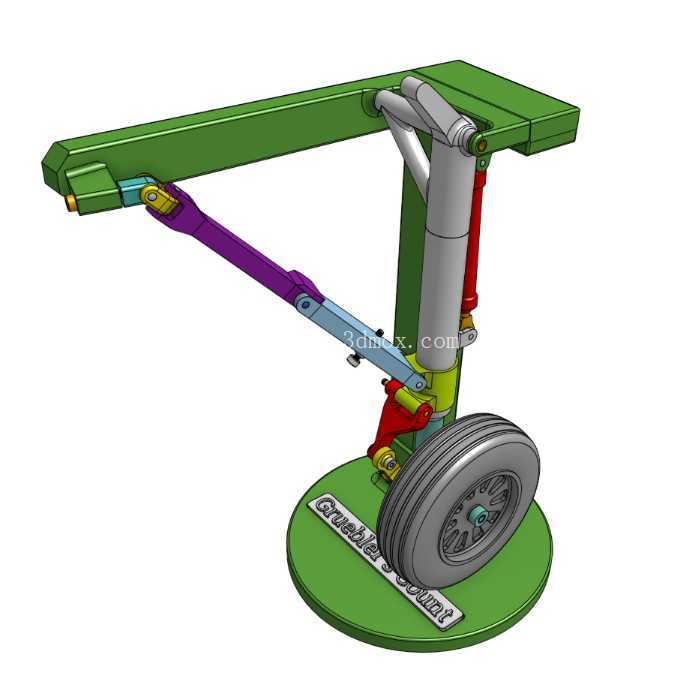

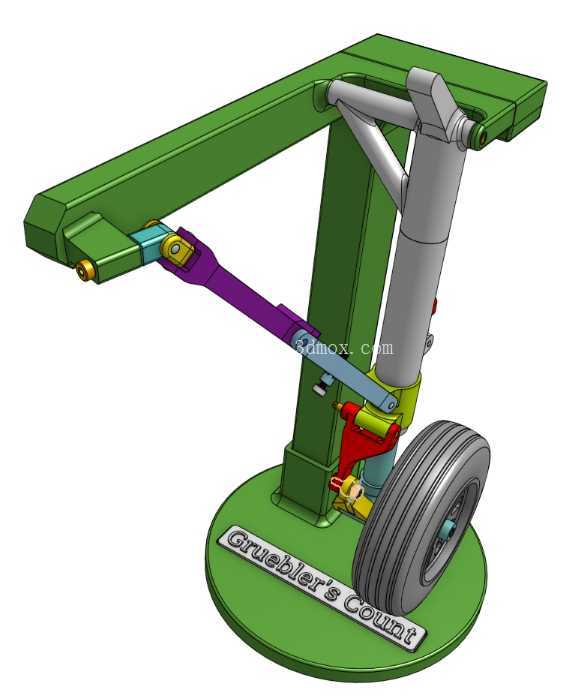

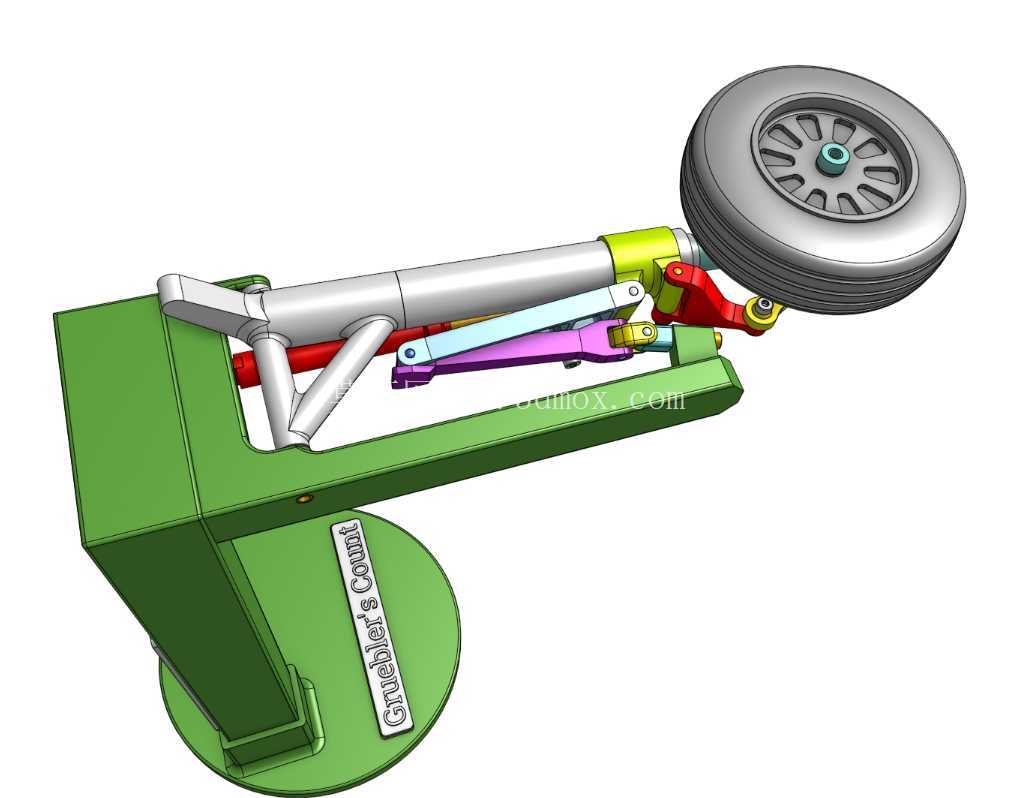

　　作为舰载攻击机的核心承力着陆部件，该主起落架的设计完全围绕航母甲板作业的严苛工况展开，区别于陆基战机起落架，其结构需要承受着舰时的高冲击载荷、甲板系留的侧向载荷以及弹射起飞阶段的纵向牵引力，同时还要满足舰载机紧凑收纳的空间约束。从结构布局来看，该起落架采用支柱式单轮构型，主承力支柱整合了油气缓冲功能，外部的斜撑杆与收放作动筒协同配合，既可以在放下状态形成稳定的三角承力结构，将着陆冲击均匀传递至机身主承力框，也能在收纳阶段绕枢轴转动，将整个机轮组件收至机身下部的起落架舱内，不会占用机翼下的外挂点空间。

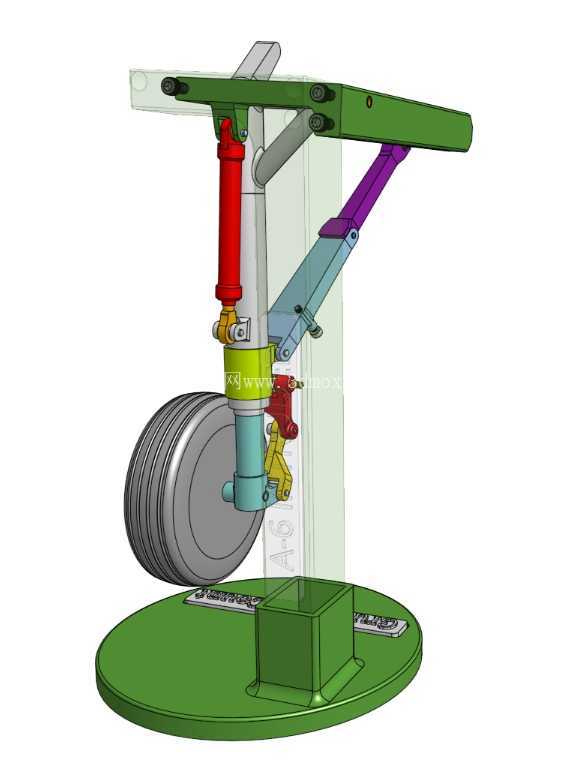

　　在功能设计上，起落架的扭力臂结构采用分段铰接设计，既可以传递机轮的转弯扭矩、限制缓冲支柱的内外筒相对转动，又不会干涉缓冲行程内的轴向伸缩，紫色段与蓝色段的铰接点位置经过反复校核，保证在全行程范围内不会出现运动卡滞。机轮组件采用高压航空轮胎搭配轮毂刹车结构，轮胎的接地比压经过匹配设计，既可以在航母甲板的防滑涂层上获得足够的摩擦力，也能在陆地应急着陆时适应道面的碎石冲击。作动筒的布置避开了主承力路径，红色的液压作动筒负责收放动作的驱动，同时集成了下位锁机构，当起落架完全放下到位后，锁机构会自动机械锁止，避免液压系统失压导致起落架意外收起。

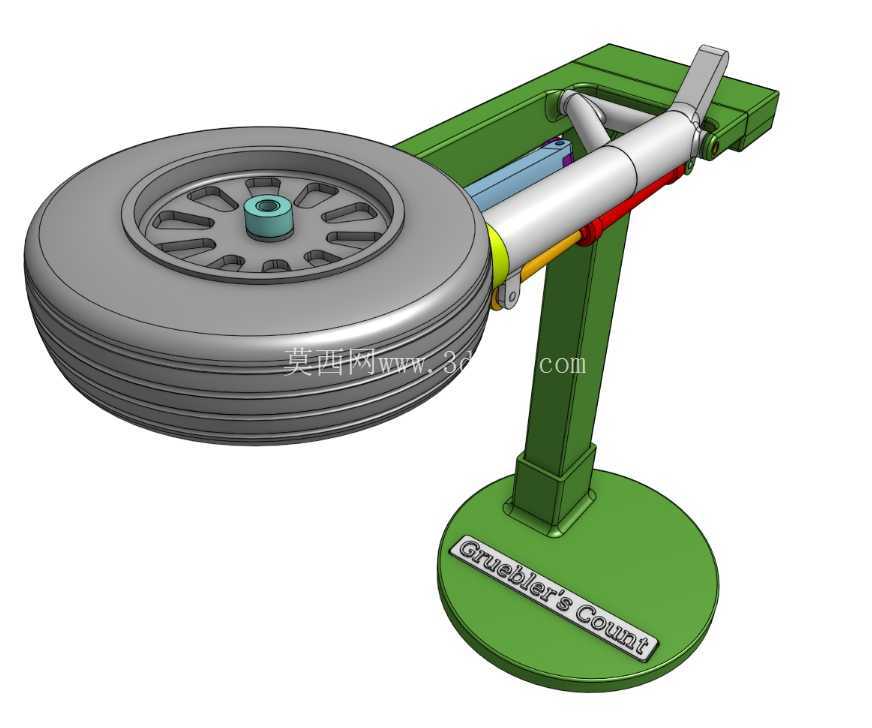

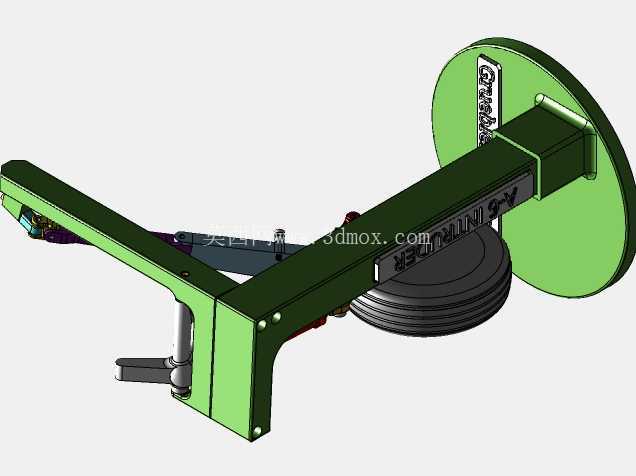

　　从安装边界来看，该起落架上部的安装接头采用双耳片配合高精度铰制孔螺栓的连接形式，与机身加强框的连接孔位同轴度公差控制在0.02mm以内，保证冲击载荷可以均匀传递到机身结构，不会出现局部应力集中。整个起落架放下状态的高度经过匹配，保证机腹与甲板之间留有足够的安全间隙，同时在最大压缩行程下，机轮不会与机身蒙皮、舱门结构发生干涉。撑杆的长度设计兼顾了承力角度与收纳空间，收起后整个起落架的轮廓可以完全纳入机身下部的舱体轮廓内，舱门关闭后不会破坏整机的气动外形。在细节设计上，起落架的所有铰接点都预留了润滑脂注油通道，转动副采用自润滑衬套搭配密封结构，避免海上高盐雾环境下的腐蚀卡滞，所有承力构件的圆角过渡都经过应力优化，避免交变载荷下的疲劳裂纹产生，满足舰载机长寿命、高可靠性的使用要求。
