JacobsR-755七缸星型航空动力装置结构

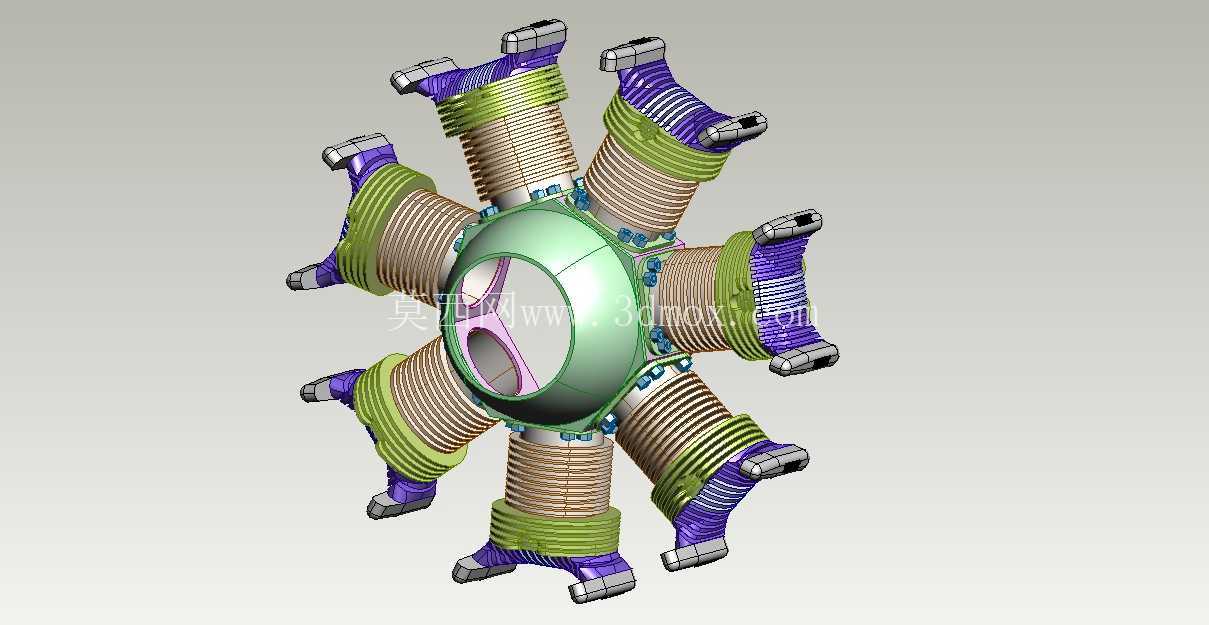

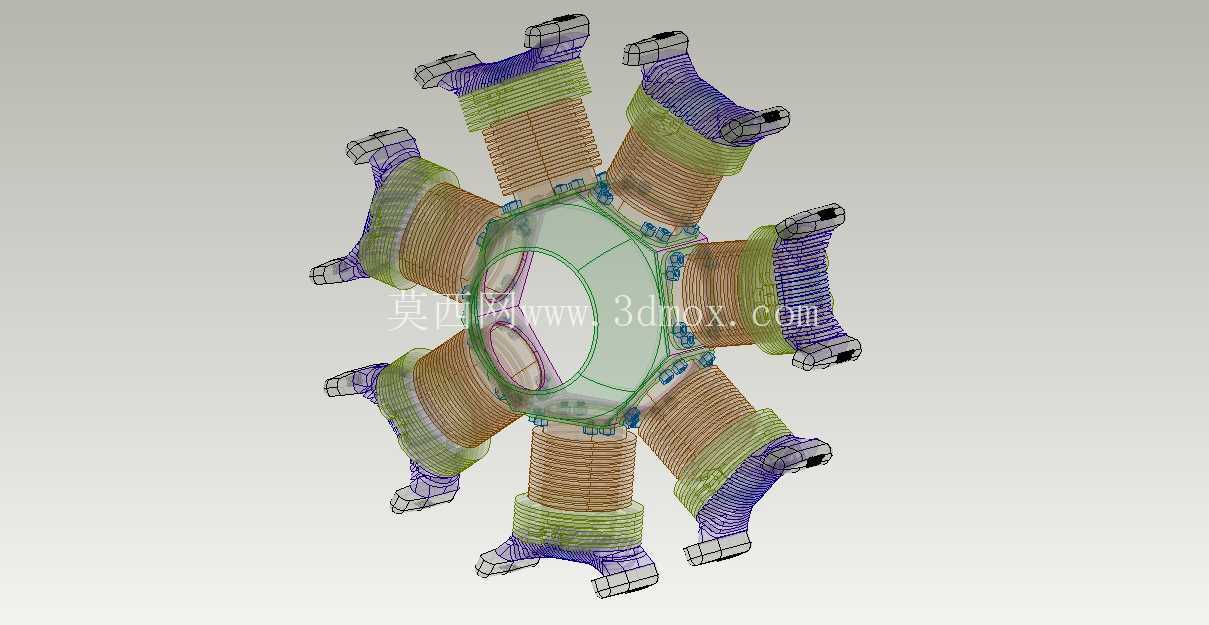

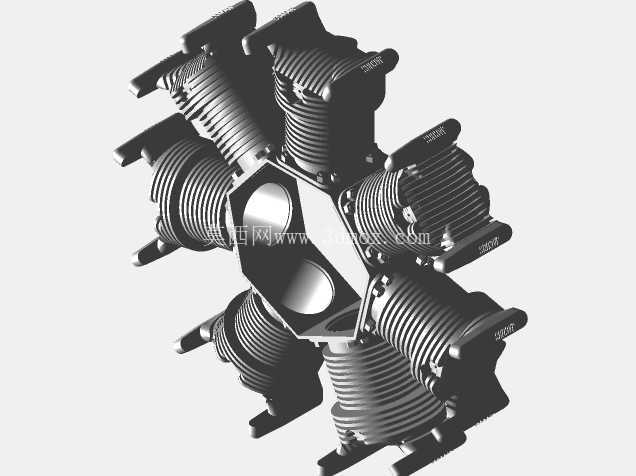

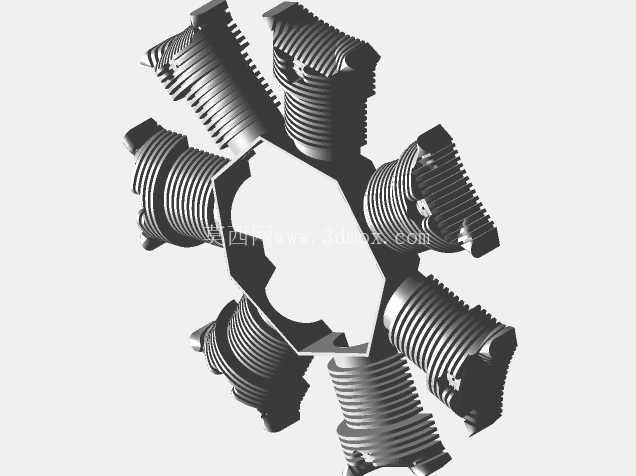

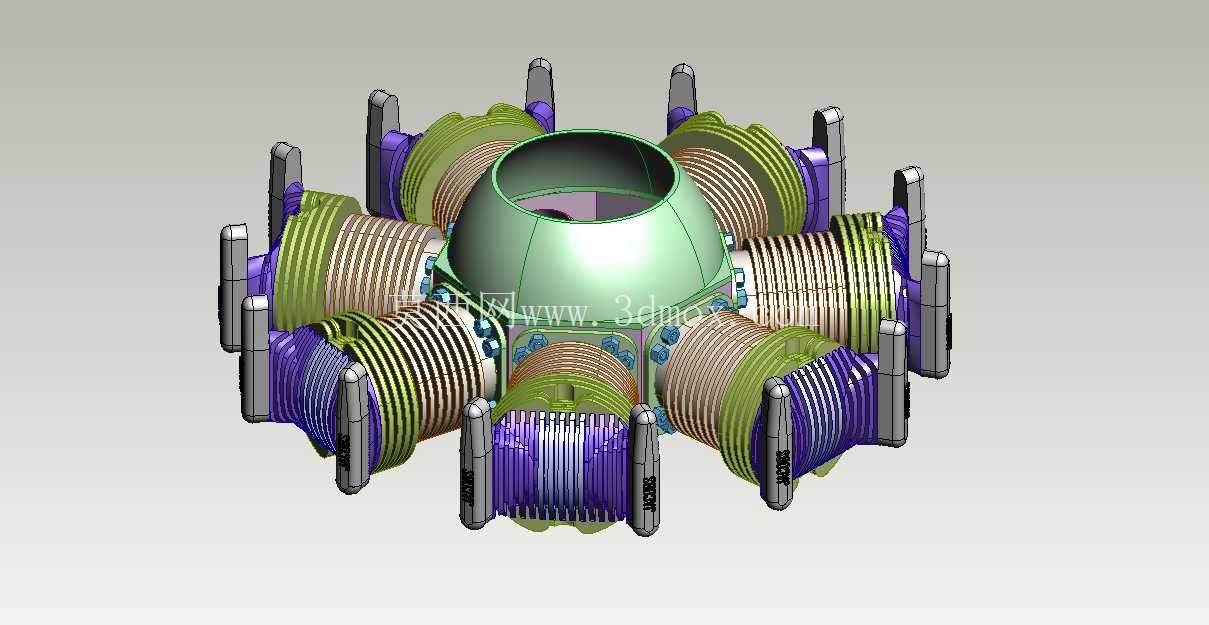

　　这款径向排布的七缸动力结构，最初的设计适配场景覆盖轻型通航飞机的动力配置与大比例像真航模的仿真动力单元，在复古轻型运动飞机领域，这类星型结构的动力装置凭借迎风面均匀的冷却条件、较短的整体轴向长度，能在机头紧凑空间内完成动力输出与散热结构的整合，无需额外布置复杂的液冷管路，大幅降低前机身的结构重量占比。针对航模应用场景，设计阶段特意做了两类结构适配：完整引擎结构版本完全还原实机的缸体散热鳍片、摇臂室、中央壳体的连接关系，可直接用于静态展示模型的动力舱装配，还原真机的机械质感；适配模型装机的版本则对中央壳体做了扩容处理，切除了部分摇臂盖结构，预留出标准航模无刷电机的安装位，无需额外改造即可完成动力系统的嵌入，适配像真机的前机身安装边界。

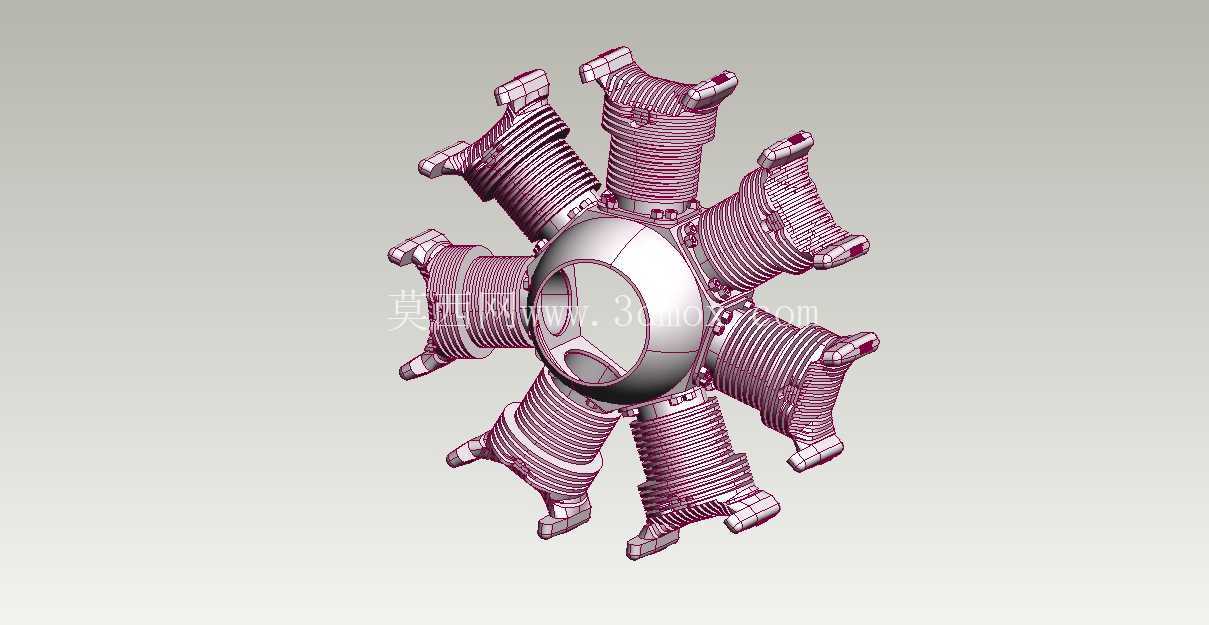

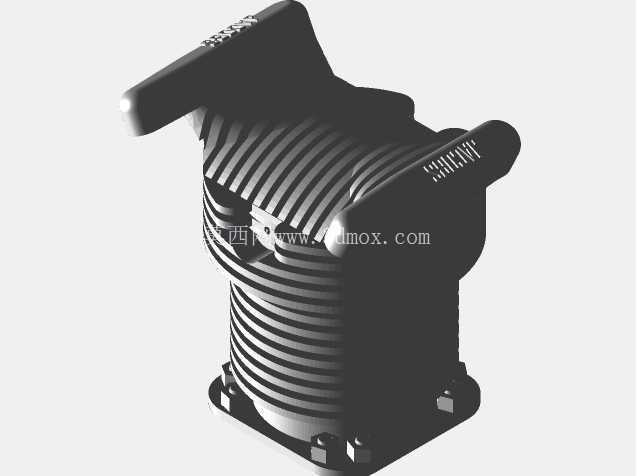

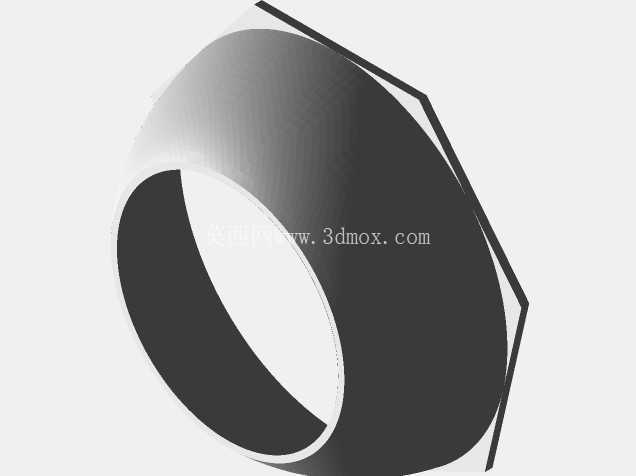

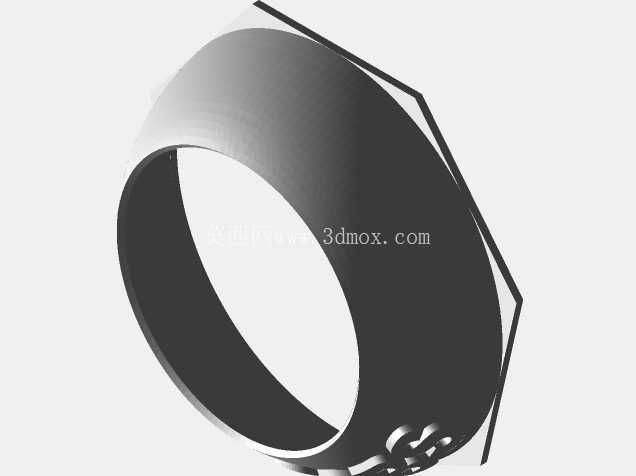

　　从结构设计逻辑来看，七缸沿曲轴中心径向等角度排布的布局，能让每一个缸体都直接暴露在迎面气流中，即使在低速滑行阶段也能获得足够的散热效率，避免直列或V型布局后排缸体散热不足的问题；同时径向排布的曲轴负载更均匀，运转时的振动幅度更小，能有效降低机身结构的疲劳载荷。设计过程中对安装边界做了严格的尺寸约束：前接螺旋桨的安装法兰保留了实机的锥形定位结构，可适配标准航模桨夹的安装尺寸，后接机身防火墙的安装座预留了通用的安装孔位，无需重新打孔即可匹配多数像真机的前机身安装位；缸体外部的散热鳍片做了等比例缩放，既保留了真机的外观细节，也避免了鳍片过薄导致3D打印过程中出现断连、翘曲的问题。针对3D打印的工艺特性，

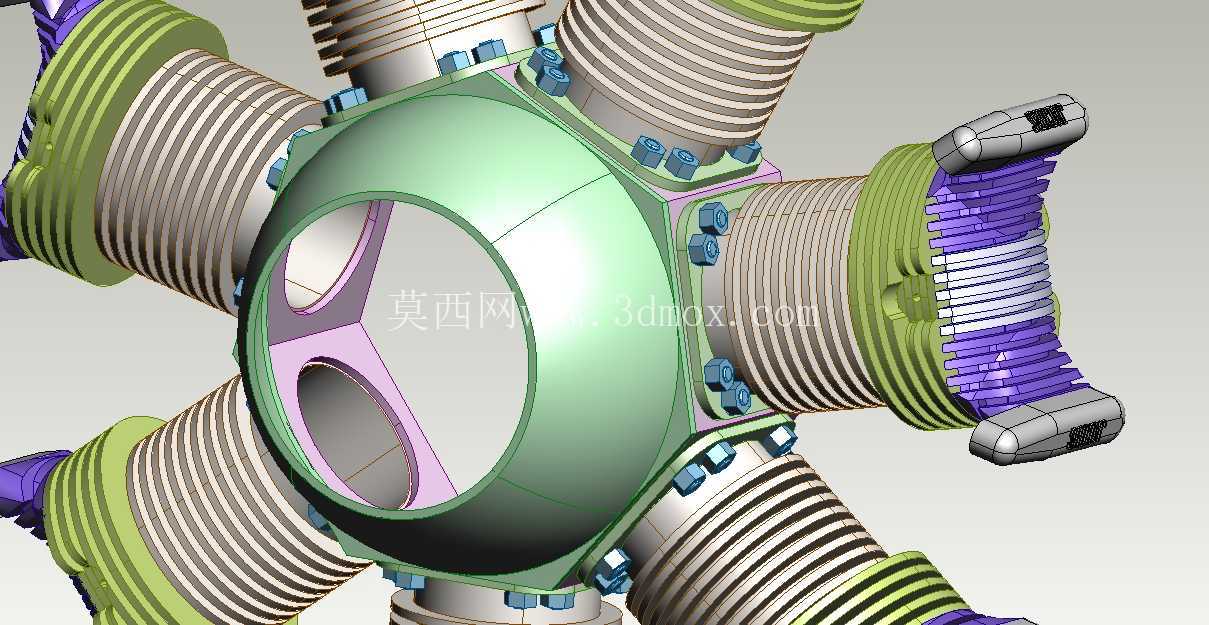

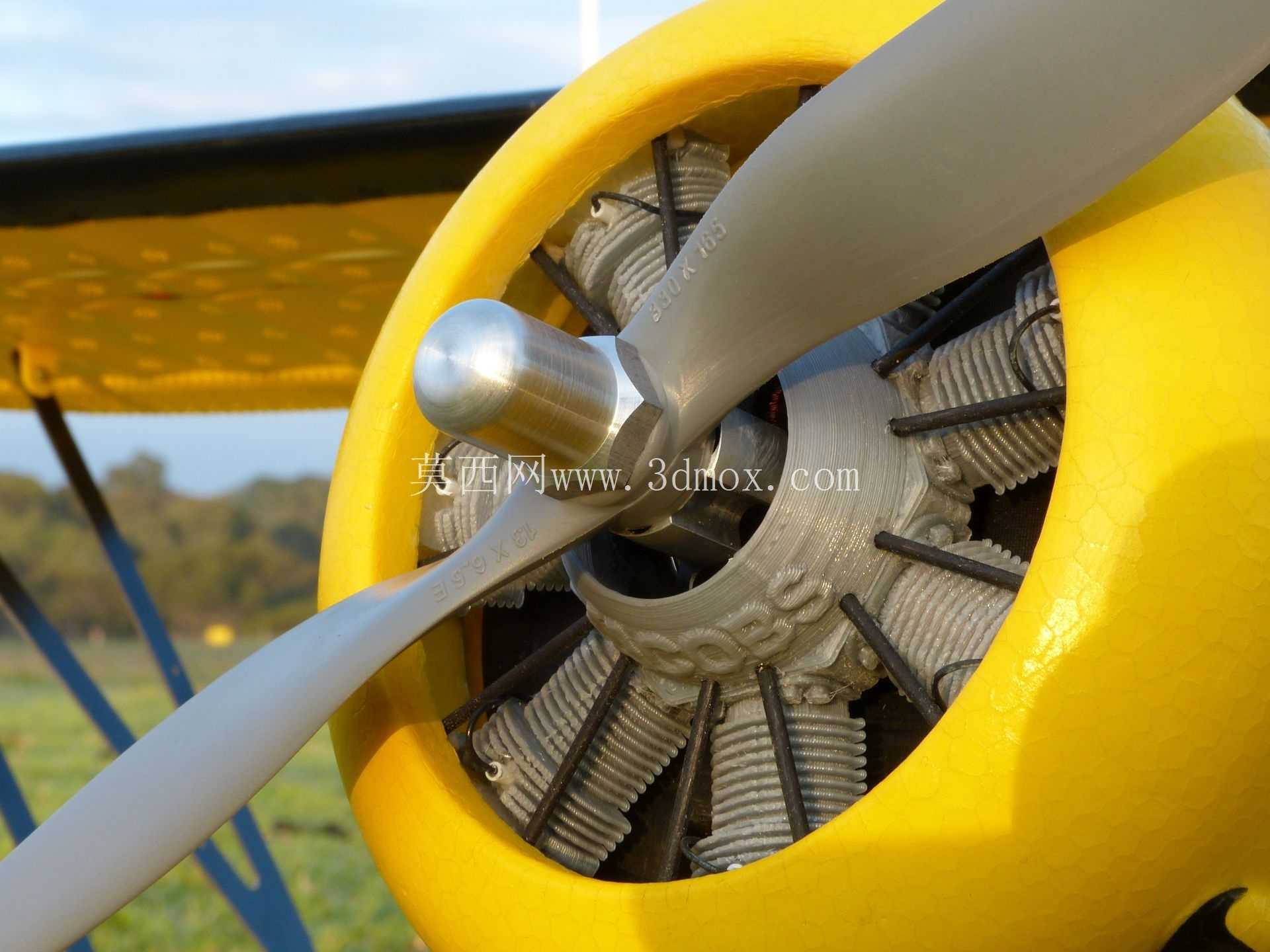

　　所有结构的壁厚都控制在打印工艺适配的合理区间，悬空位置都添加了最小角度的自支撑结构，打印完成后无需复杂的后处理即可完成装配；缸体与中央壳体的连接采用定位销加卡扣的组合方式，既保证了装配精度，也降低了粘接的难度，即使是入门级的模型制作者也能顺利完成整机拼装。在实际航模飞行场景中，这类半减压结构的仿真动力舱，能在保证像真度的前提下，将动力系统的重量控制在合理范围内，不会因为仿真结构过多导致机头过重，影响整机的重心配平；同时外露的缸体结构在飞行过程中能形成独特的视觉效果，还原复古螺旋桨飞机的飞行质感。
