小型铣床Z轴机架延伸改装结构件

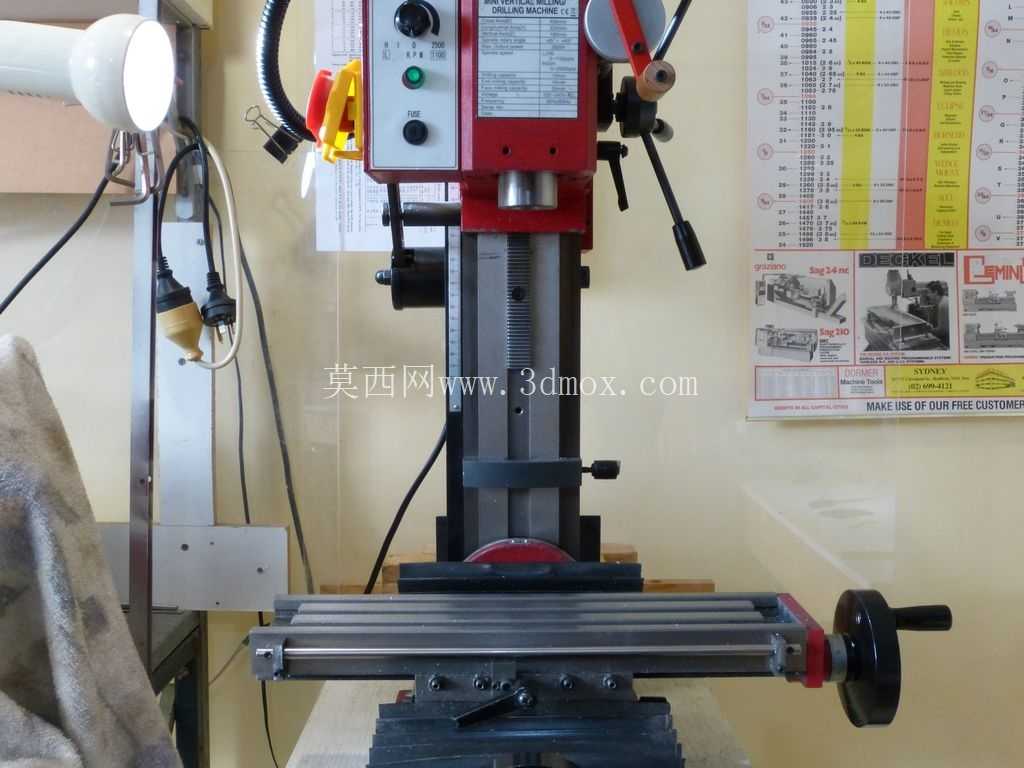

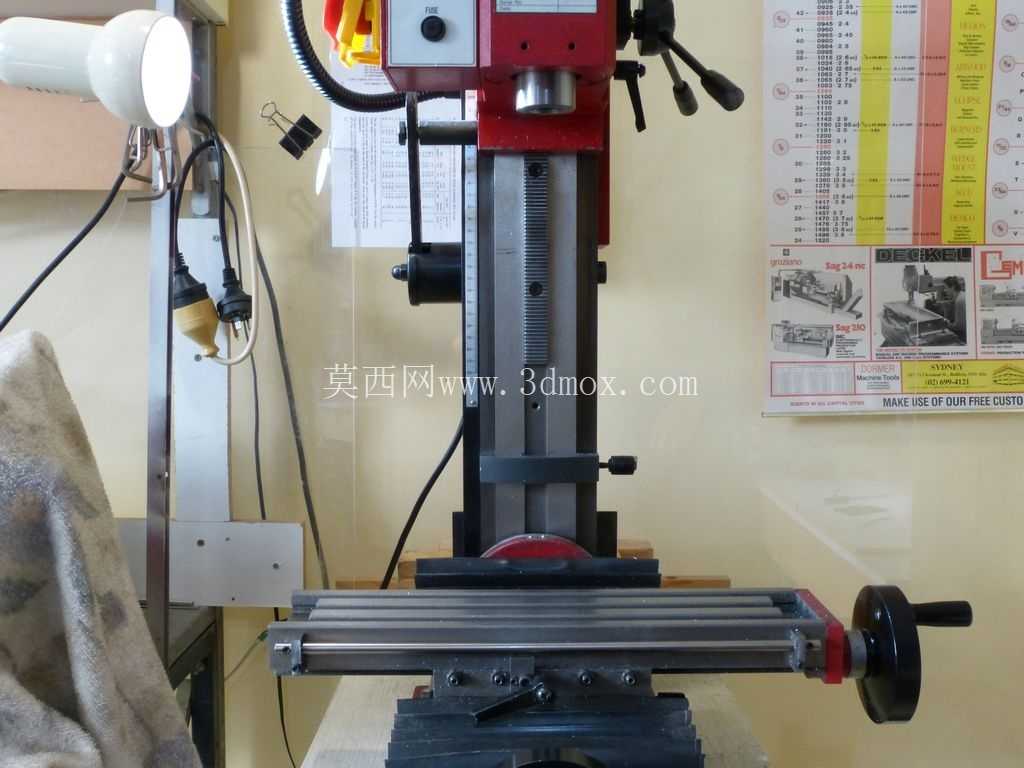

在小型桌面级铣床的日常加工场景里，不少爱好者和小型加工从业者都会遇到原厂Z轴行程不足的问题——尤其是需要装夹较长刀具、加工较高工件，或是搭配小型分度头、平口钳等附具时，原厂主轴到床身的标准高度往往会限制加工范围，很多原本可以在小型铣床上完成的工序，不得不转移到更大的设备上，既增加了设备成本，也浪费了桌面设备的便捷性。这款Z轴延伸结构件，就是针对Sieg X2这类小型桌面铣床的行程痛点设计的改装部件，核心作用是拓展Z轴的有效工作行程，让小型设备能够覆盖更多加工场景。

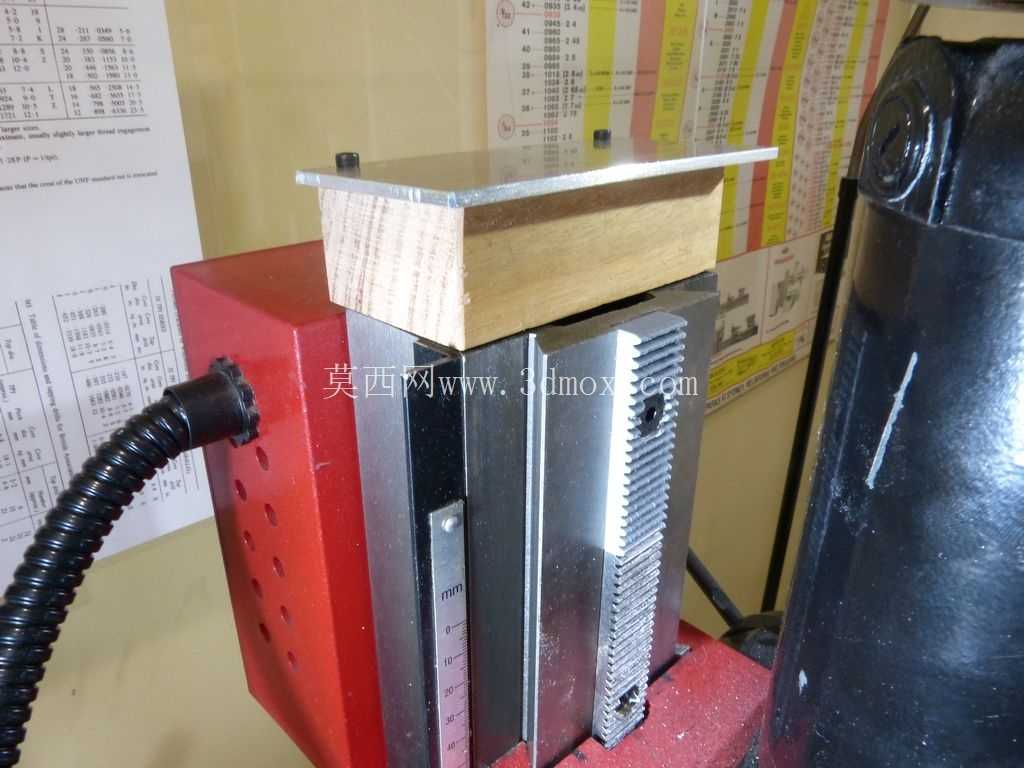

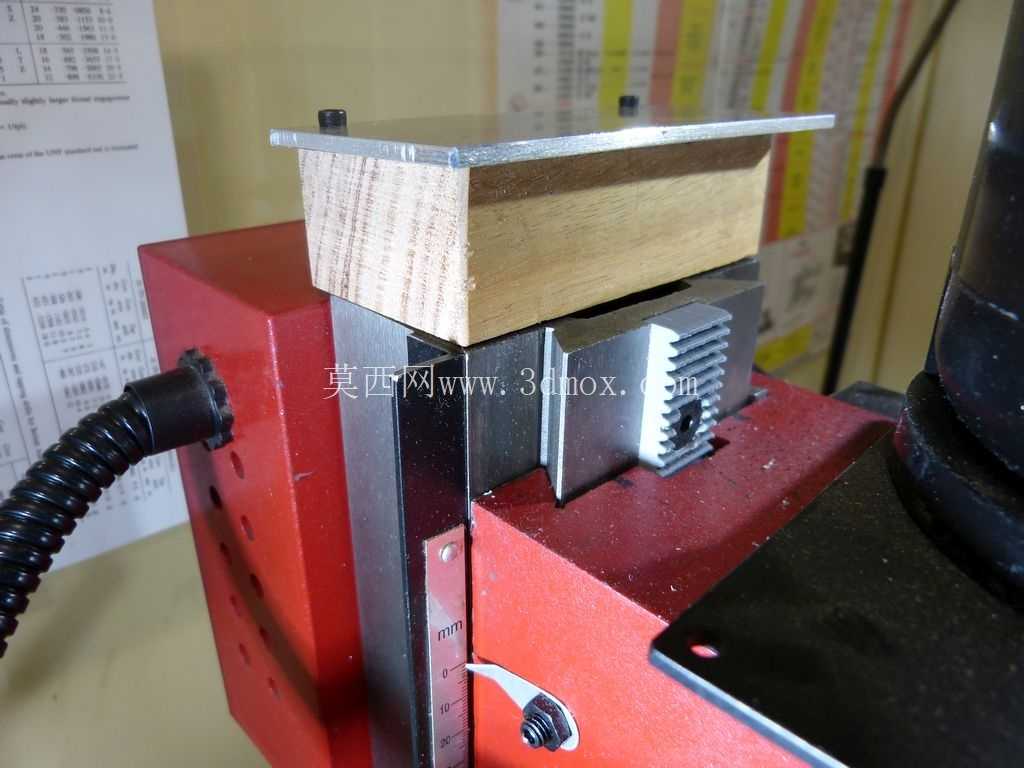

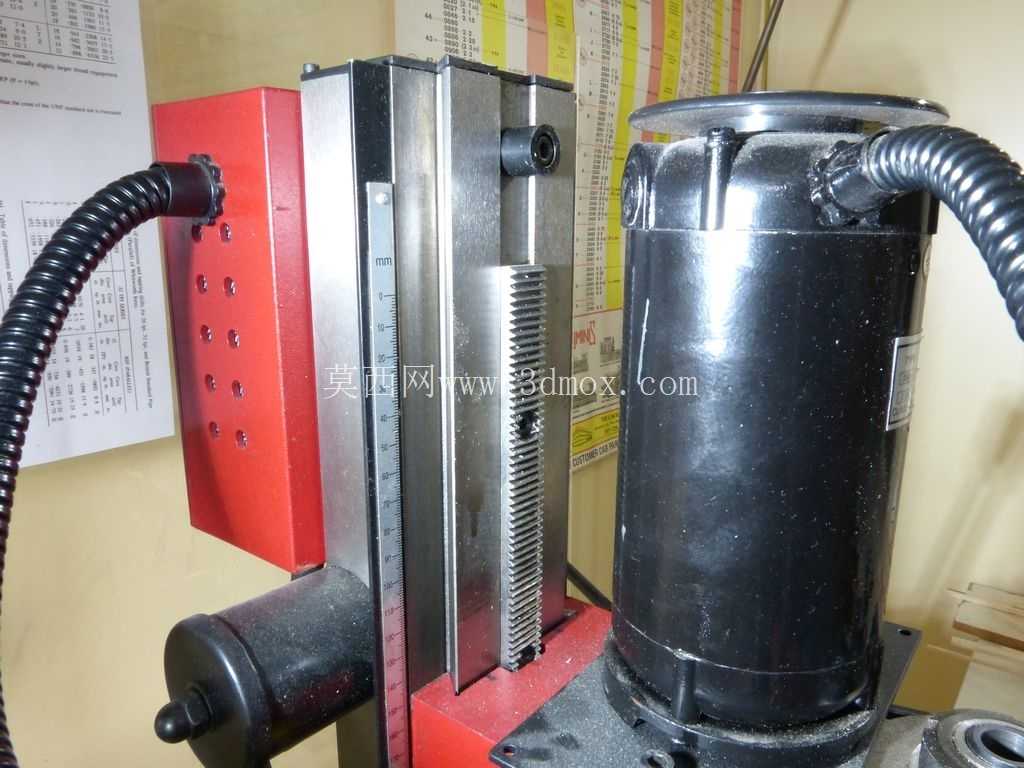

从功能特性来看，这款延伸件替换原厂Z轴的对应机架段后，可将床身到主轴的标准高度从290mm提升至350mm，直接增加60mm的有效行程，别小看这60mm的空间，在小型桌面铣床上，这意味着可以装夹更长的棒料、适配更高的工装附具，甚至可以完成部分小型零件的立式铣削、钻孔、镗孔工序，不用再因为行程不够反复拆卸工件、调整装夹位置，能大幅减少单件加工的装夹次数，降低多次装夹带来的形位公差。考虑到采用ABS材质3D打印制作，设计时特意将STL文件的测量尺寸预留了2.5%的收缩余量，这是因为ABS材料在FDM打印过程中会出现冷却收缩的特性，如果完全按照理论尺寸建模，打印完成后的零件尺寸会偏小，无法和原厂导轨、齿条的安装位精准匹配，预留的收缩量刚好抵消打印过程中的形变，保证安装时的配合精度。

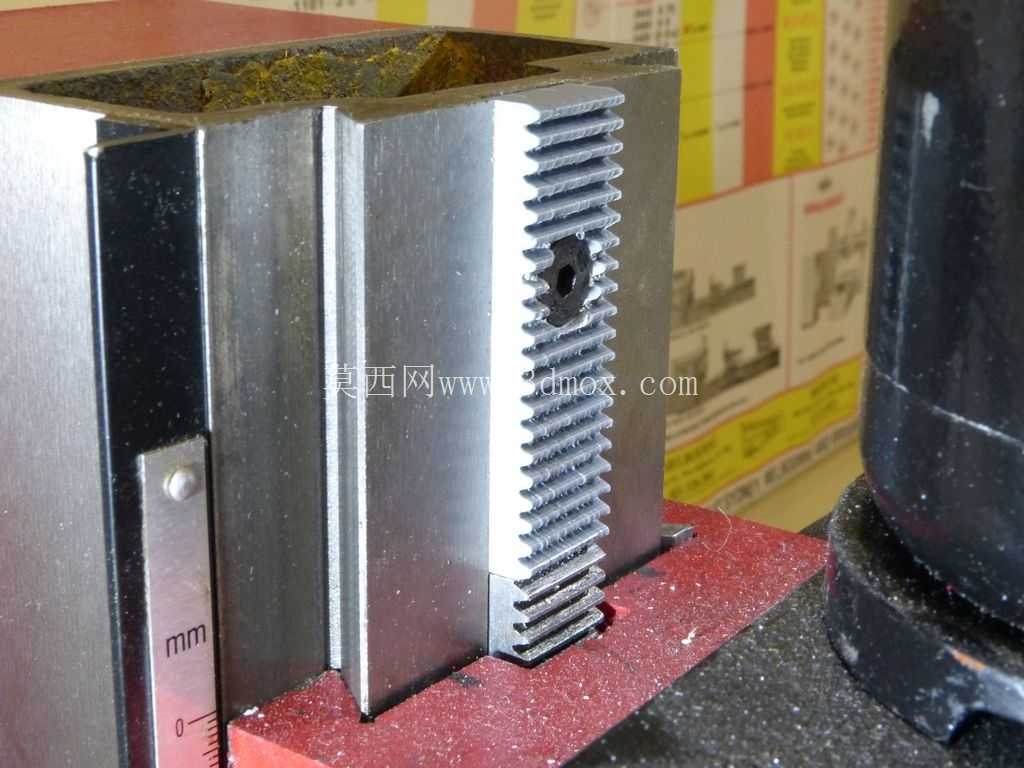

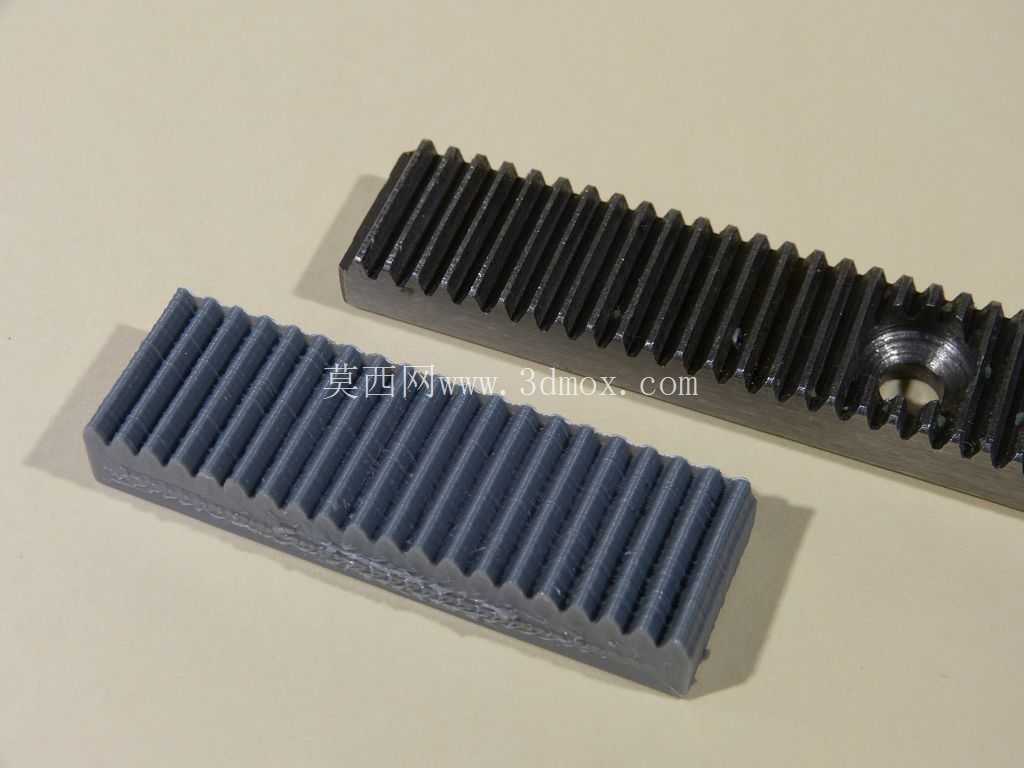

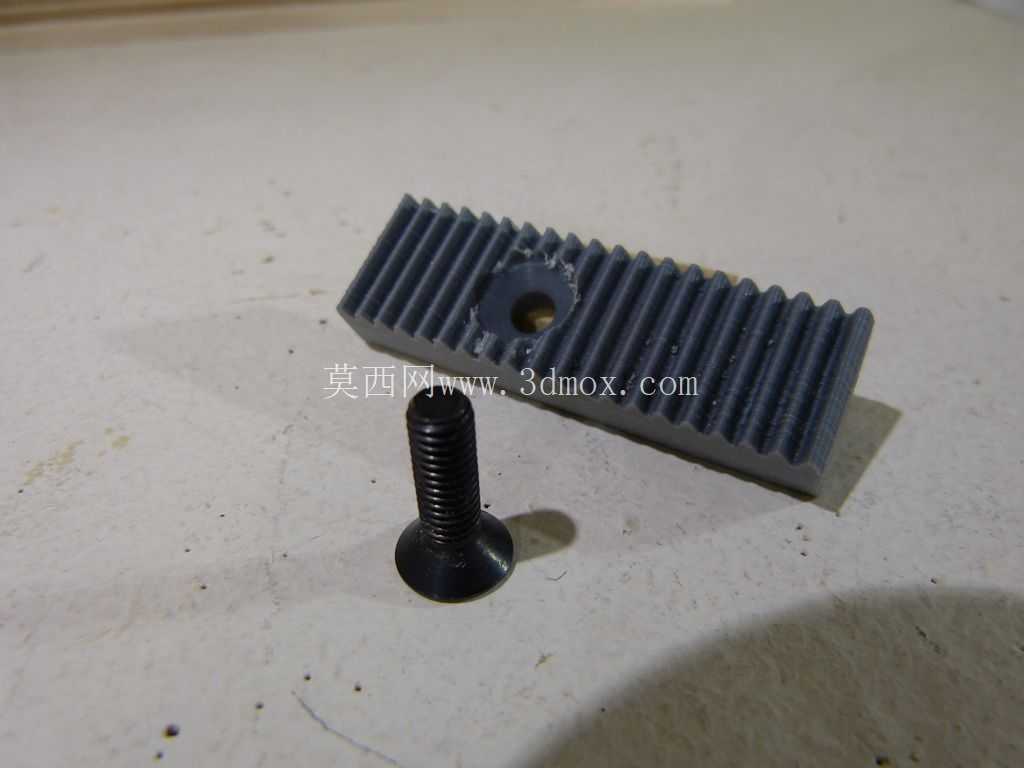

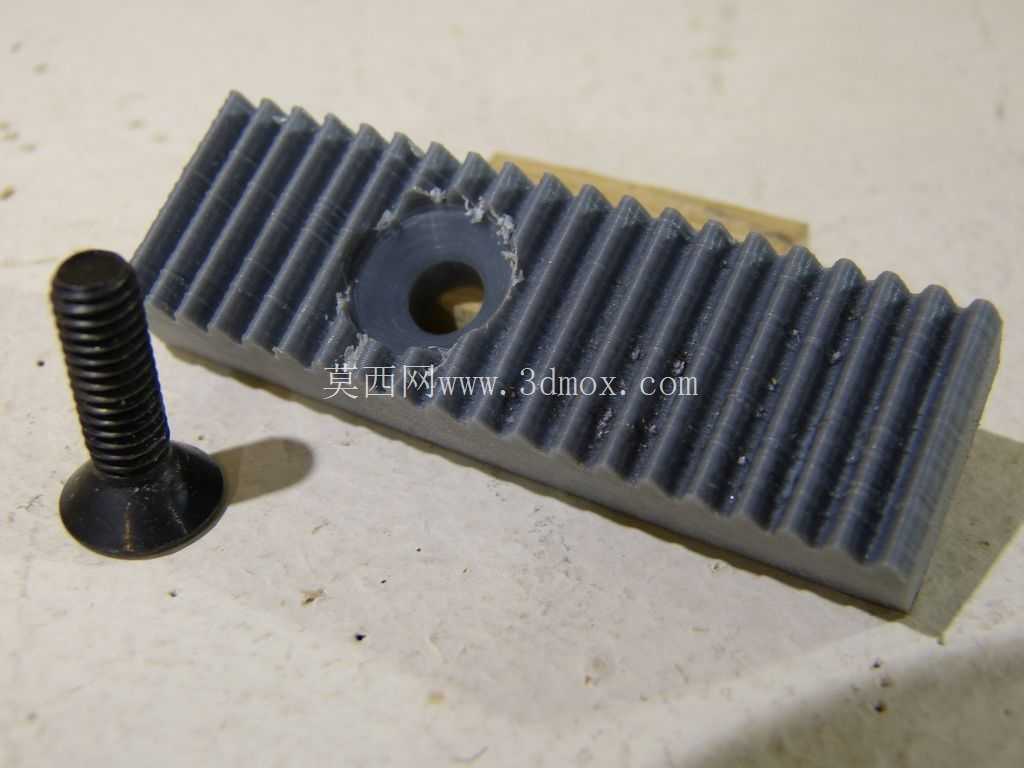

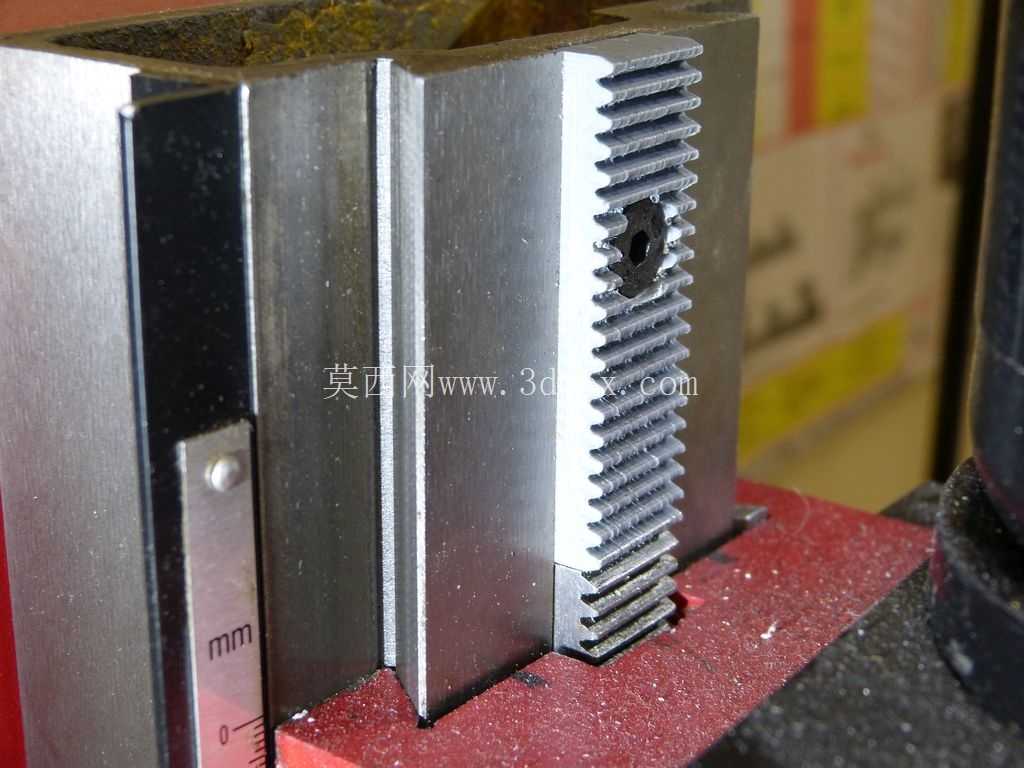

设计思路上，这款延伸件完全沿用原厂Z轴的安装接口，不需要对铣床本身的床身、导轨、齿条、主轴箱做任何破坏性改装，安装时只需要拆卸原厂对应段的机架，将延伸件对准安装孔位固定，再把原有部件装回即可，整个改装过程不需要额外加工零件，普通使用者按照步骤就能完成装配。零件上的齿形结构完全匹配原厂Z轴的进给齿条，保证进给时的啮合精度，不会出现进给卡顿、间隙过大的问题；安装孔位的位置度公差控制在打印件可实现的合理范围内，装配后Z轴的移动直线度不会受到明显影响，能满足小型零件加工的精度要求。打印完成后只需要对安装孔做简单的钻孔、沉头处理，就能让固定螺丝完全沉入零件表面，不会突出干涉Z轴滑块的移动，也不会影响外观的平整性。

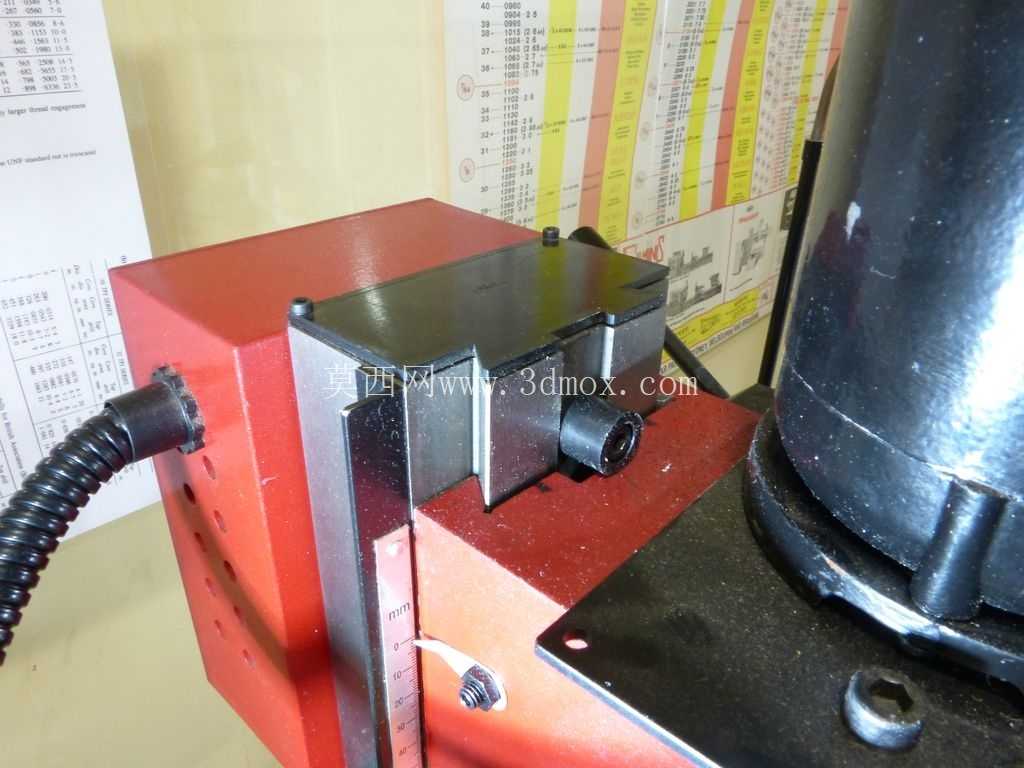

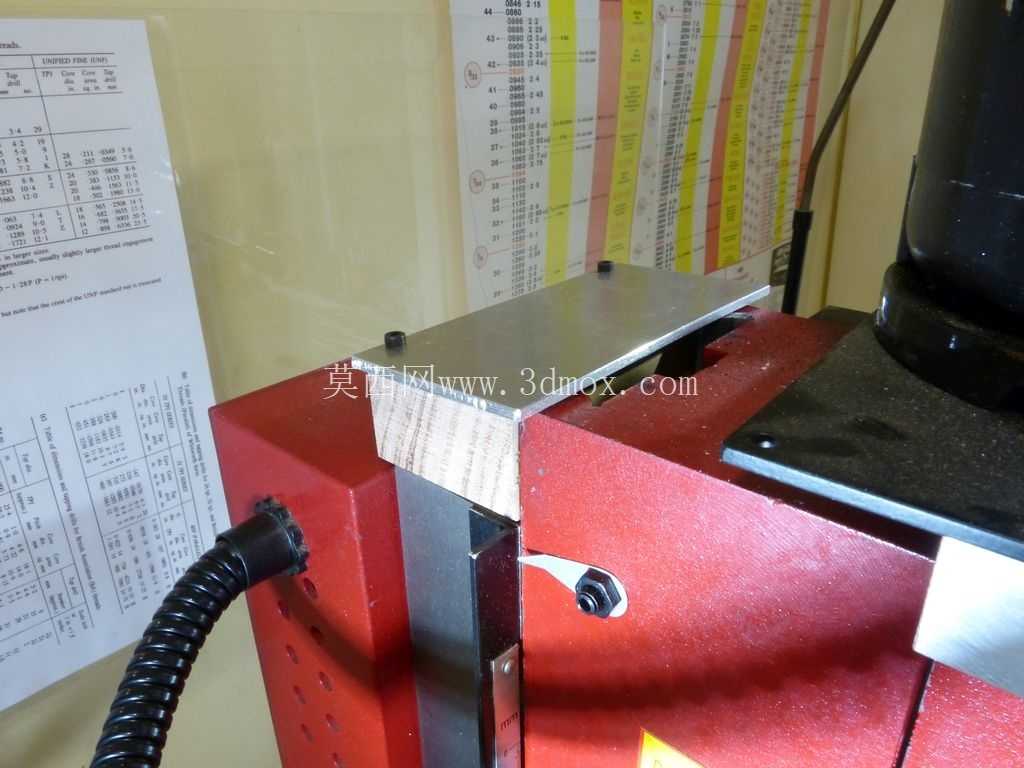

从安装边界来看，这款延伸件的外形完全贴合原厂Z轴的导轨轮廓，安装后不会超出设备原有宽度和深度方向的尺寸，不会额外占用桌面空间，也不会和X轴、Y轴的移动部件产生干涉；Z轴方向延伸后，设备的整体重心虽然有小幅上移，但因为延伸长度控制在合理范围内，搭配原厂的铸铁床身底座，日常加工时的稳定性完全可以满足塑料、软铝、木材等小型零件的切削要求，不会出现明显的振动问题。在实际使用场景中，不管是个人爱好者做模型零件加工，还是小型工坊做小批量非标零件的试制，这款延伸件都能有效拓展小型铣床的加工范围，让桌面级设备的实用性得到明显提升，不需要投入高额成本更换更大规格的铣床，就能解决大部分行程不足带来的加工限制。
