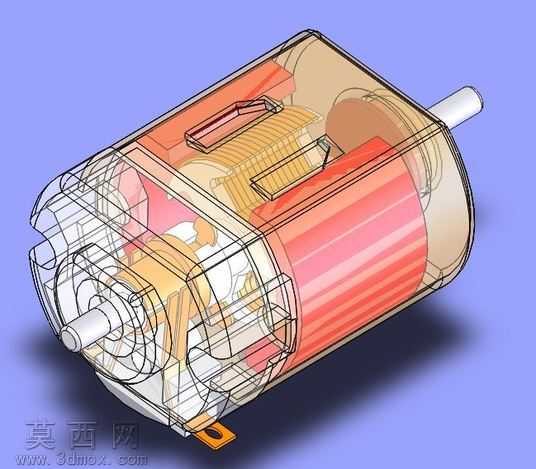

透明剖视结构电动马达三维设计作品

本作品为电动马达的三维建模设计成果，采用半透明剖视的呈现形式，完整还原了电动马达的内外部结构细节。建模过程中依托三维设计软件的参数化建模功能，先对马达的外部壳体进行轮廓绘制，通过拉伸、旋转、倒圆角等基础特征操作构建出圆柱型壳体的基础形态，同时预留出输出轴的伸出孔位与底部安装固定的支耳结构，对壳体表面的安装卡扣、散热槽等细微结构也做了精细化还原，保证外部结构的尺寸精度与实物一致。针对内部结构，建模时按照电动马达的实际装配逻辑，依次构建了定子组件、转子组件、换向器、绕组线圈、两端轴承支撑结构等核心部件，对绕组的排线布局、转子铁芯的叠片结构、定子永磁体的安装位置都做了1:1的结构复刻，通过半透明材质的赋予，让内部结构的装配关系、传动路径能够直观呈现，无需拆解模型即可清晰观察到马达内部的动力传递逻辑。材质渲染阶段，对不同部件匹配了对应的物理材质：外部透明壳体采用高透亚克力材质参数，调整了折射度与粗糙度参数，模拟工程塑料外壳的半透磨砂质感；内部绕组线圈采用铜质金属材质，调整金属反射参数还原铜线的金属光泽；转子铁芯采用硅钢片的哑光金属材质，定子永磁体采用红色哑光涂层材质，输出轴采用光亮镀铬金属材质，安装支耳采用镀锌金属材质，不同材质的区分让各部件的辨识度大幅提升。设计过程中充分考虑了模型的可编辑性，各部件均保留了建模参数与装配约束关系，可直接用于结构教学、装配演示、原理讲解等场景，剖视视角的设计也规避了传统实体模型无法展示内部结构的缺陷，让电动马达的工作原理、结构组成能够通过三维模型直观传递，整体建模严格遵循电动马达的实际生产尺寸规范，各部件的配合间隙、安装位置都符合行业设计标准，既具备展示效果，也具备实际的结构参考价值。
