130型螺旋减速齿轮箱三维结构设计

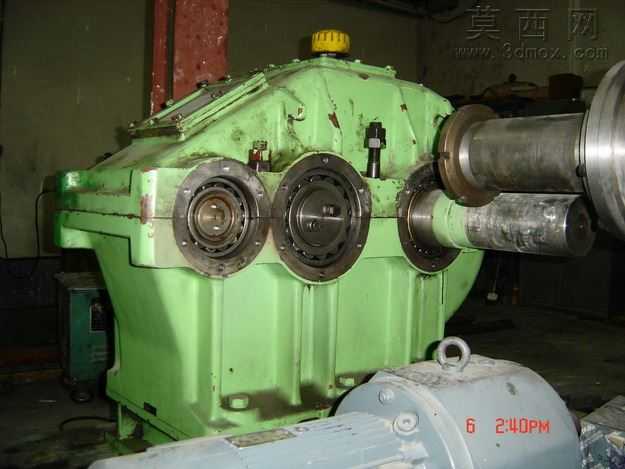

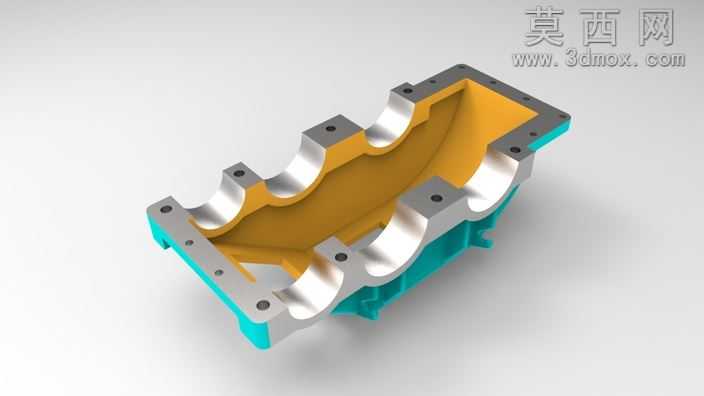

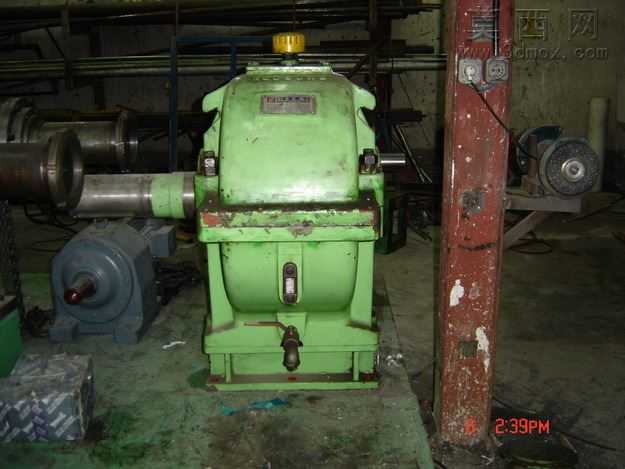

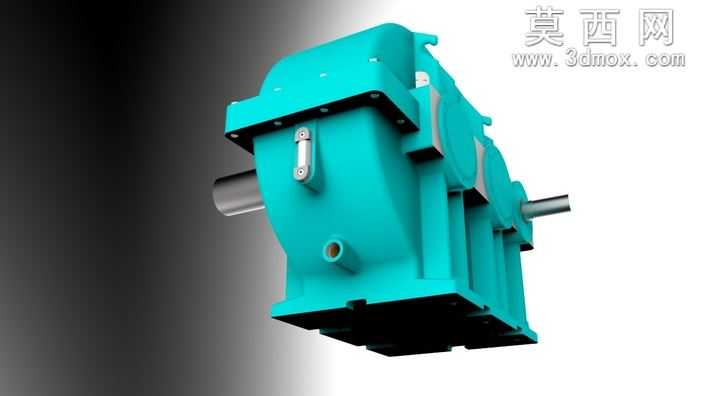

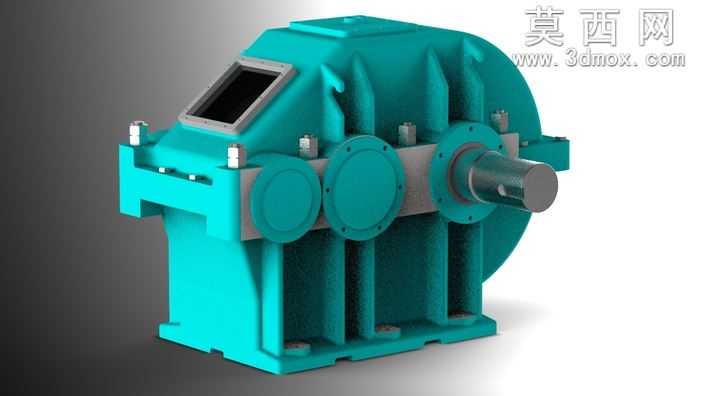

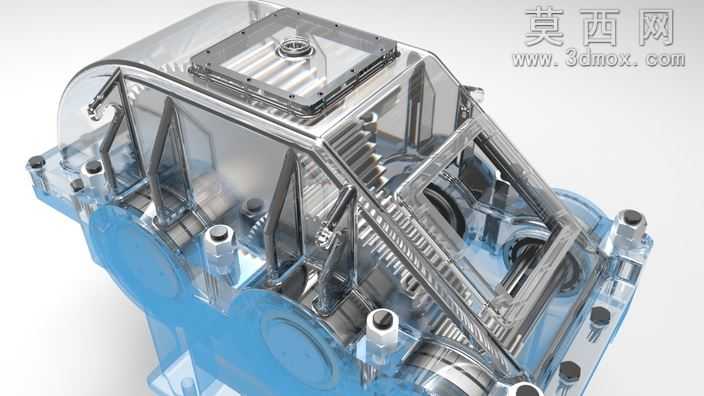

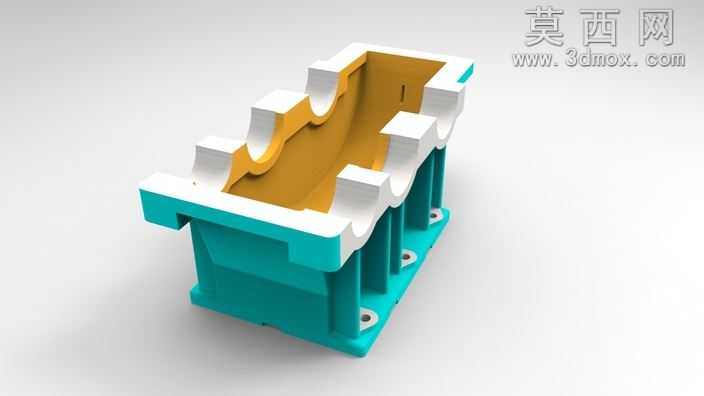

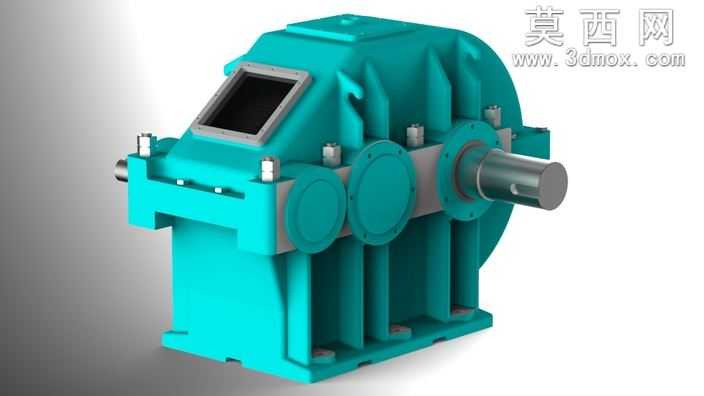

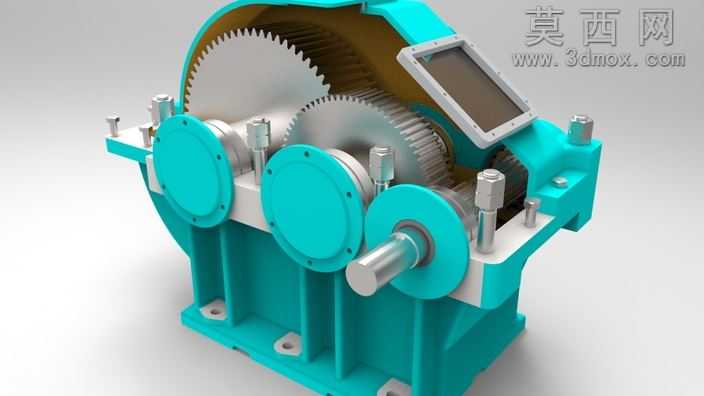

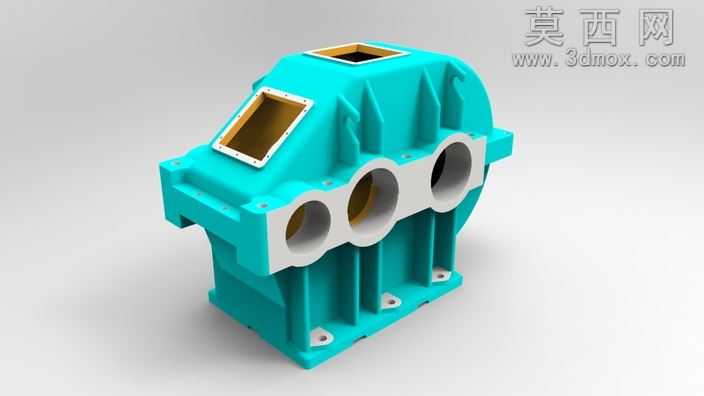

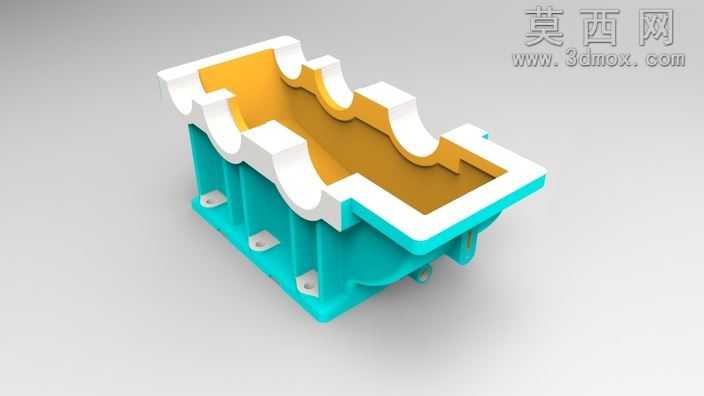

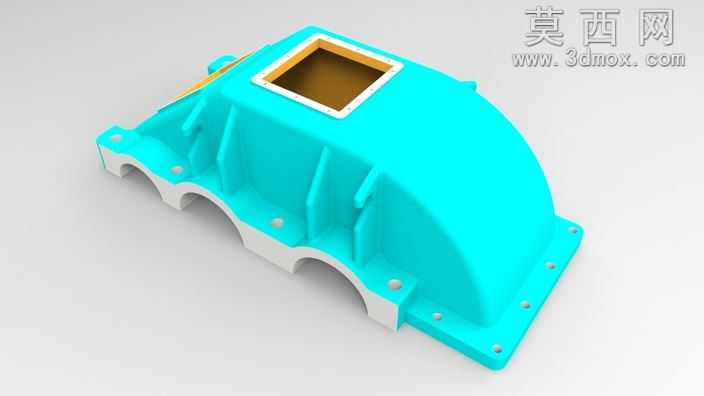

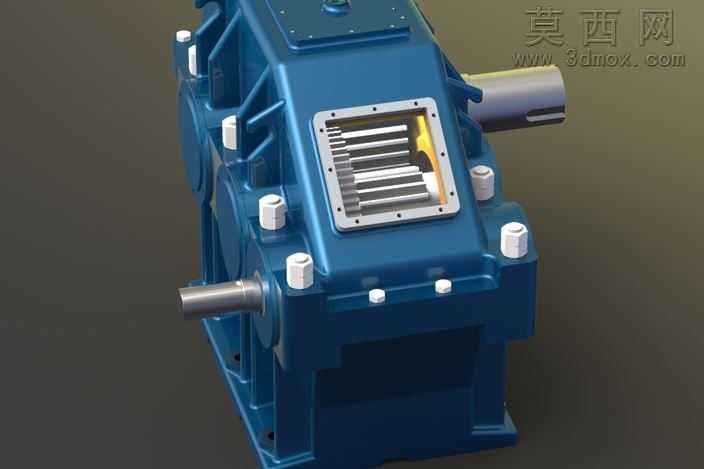

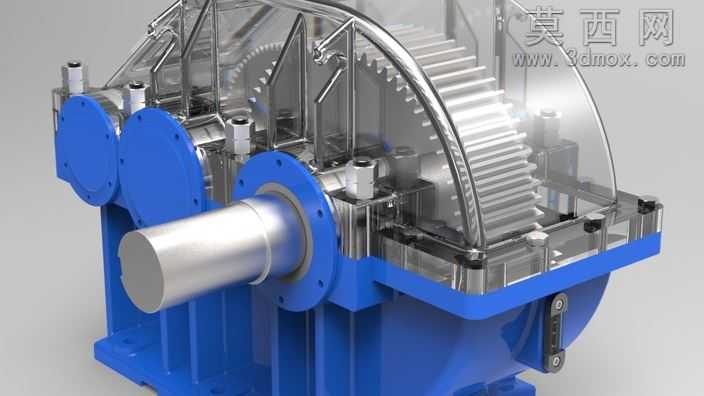

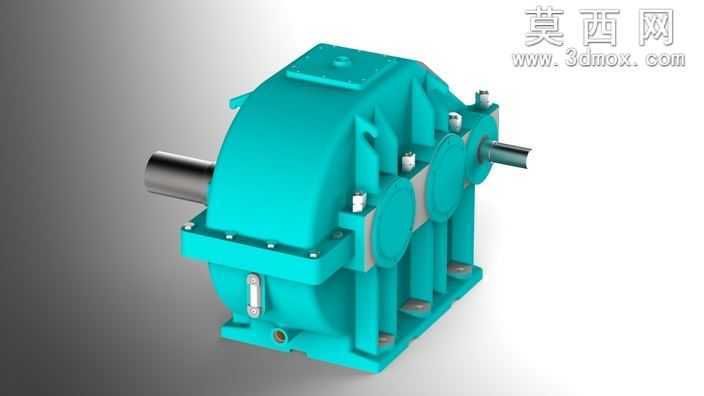

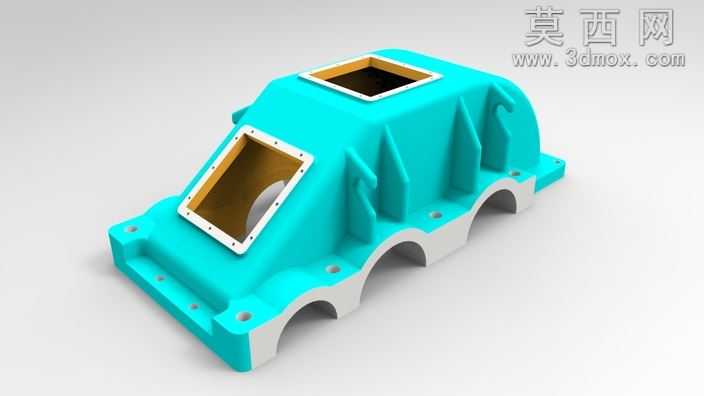

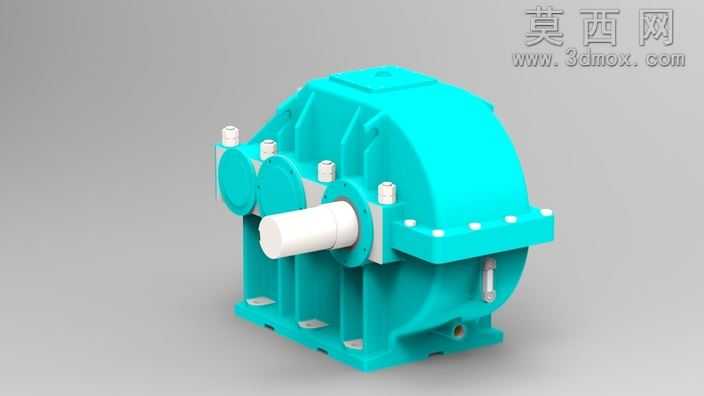

本作品为130型螺旋减速齿轮箱的三维建模设计成果，建模过程严格遵循机械传动设计规范，以实际工业用螺旋减速机的结构参数为依据完成全尺寸还原。建模阶段首先搭建整体装配基准坐标系，按照输入轴、中间传动轴、输出轴的传动顺序依次完成各轴系零件的建模，其中螺旋齿轮部分严格按照螺旋角、模数、齿数的设计参数生成渐开线齿形，保证齿面啮合精度符合传动要求。箱体部分采用整体式铸造结构设计，建模时还原了箱体上的轴承安装孔位、视油窗结构、螺栓紧固凸台、吊装定位结构等细节，视油窗位置做了透明视窗的结构预留，可直观观察内部齿轮啮合状态。渲染阶段为箱体赋予深蓝色工业烤漆材质，表面设置细微的颗粒质感模拟真实铸件喷涂后的哑光效果，紧固螺栓采用镀锌金属材质，轴类零件表面赋予磨削加工后的亮面金属质感，视油窗部分采用高透玻璃材质搭配金属包边结构，整体渲染光影柔和，清晰展现产品的外观结构与细节特征。结构设计上采用多级螺旋齿轮传动布局，输入轴与输出轴采用平行轴布置，轴承位预留了标准轴承的安装空间，箱体结合面设置了密封槽结构，可有效防止润滑油渗漏，顶部设计有透气帽安装位，底部预留油堵安装孔，满足减速机实际运行时的润滑、密封、维护需求。设计过程中充分考虑零件的装配工艺性，所有紧固螺栓的安装位置均预留了足够的操作空间，各轴系的轴向定位、周向定位结构完整，可直接用于装配干涉校验、传动原理演示、产品外观展示等场景，模型内部齿轮啮合关系准确，可通过运动仿真模拟动力传递过程，验证减速比参数是否符合设计要求，整体结构完整无缺失，细节还原度高，符合工业级三维模型的设计标准。
