M3规格U型夹片紧固五金零件设计

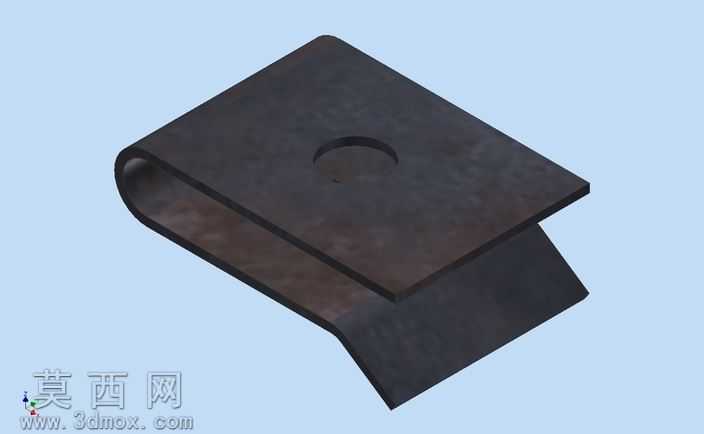

本作品为适配M3螺钉使用的U型夹持五金零件，整体采用钣金弯折工艺对应的三维建模思路完成设计，建模阶段首先绘制平直钣金基材的二维轮廓草图，以零件实际使用的板材厚度为基准设定拉伸参数，生成基础的平板实体结构。随后通过钣金弯折特征创建U型夹持槽结构，弯折半径严格匹配常规钣金冲压工艺的加工参数，避免弯折处出现应力集中或工艺无法实现的锐角结构，同时保证上下两片夹持面的平行度公差，确保夹持作业时受力均匀。零件上表面居中位置设计有适配M3螺钉的圆形通孔，孔位与U型槽的中心轴线完全重合，保证螺钉锁紧时压力能够垂直作用于被夹持工件表面，不会出现偏载滑脱的问题。材质渲染阶段选用冷轧钢板的哑光氧化黑质感，还原五金冲压件经过发黑处理后的真实表面效果，表面添加细微的磨砂纹理与使用磨损痕迹，避免渲染效果过于光滑失真，同时在弯折棱边处添加轻微的圆角过渡，还原实际冲压加工的工艺特征。结构设计上充分考虑零件的夹持受力需求，U型槽的开口尺寸经过反复校核，既保证能够顺利卡入对应厚度的被连接件，又能依靠板材自身的弹性提供足够的预紧力，配合M3螺钉锁紧后可实现稳定的夹持固定效果，不会出现松动移位的问题。建模过程中对所有锐边均添加了符合五金零件加工规范的微小倒角，去除毛刺结构，既符合实际生产的安全要求，也让三维模型的细节表现更加真实。整体模型结构简洁实用，没有冗余的设计特征，所有尺寸参数均围绕M3螺钉的配套使用需求设定，可直接用于对应五金配件的生产参考、装配模拟或者3D打印样件验证，能够直观展现该类夹持紧固件的结构特点与装配逻辑。
