50x30Trumpf型冲床配套冲压模具结构

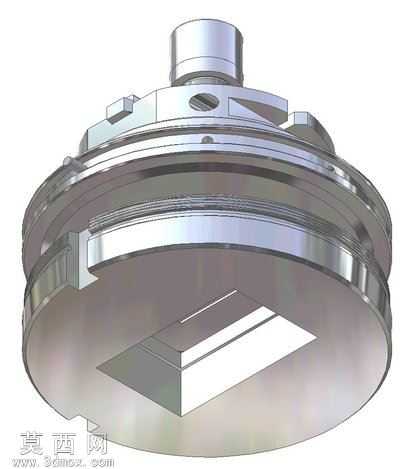

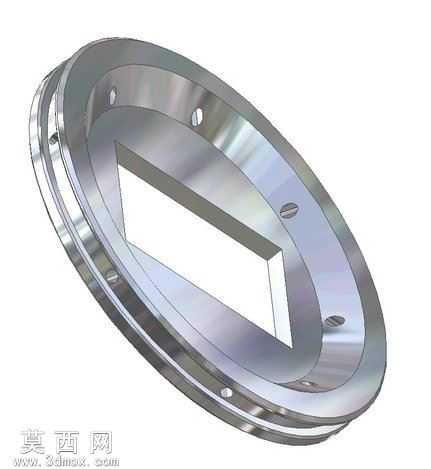

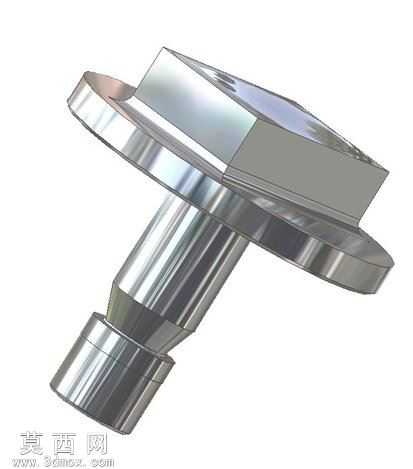

本套三维模型为适配50x30规格Trumpf类型冲床的冲压模具组件，整体采用爆炸视图形式完成建模渲染，清晰呈现各层级零件的装配关系与对位逻辑。建模过程中严格遵循冲压模具的实际加工装配公差要求，对上下模座、导柱导套、成型凹模、紧固螺栓等核心零件逐一进行参数化建模，还原了模具在冲床炮塔工位上的安装适配结构。材质渲染阶段，针对不同零件的实际材质属性匹配对应材质参数：模座类承载零件赋予高铬合金钢材质，还原金属冷作模具钢的哑光金属质感与表面磨削纹理；导柱配合面做高光金属处理，体现精密配合面的加工精度；紧固标准件采用发黑处理的钢材质感，区分不同功能零件的视觉特征。结构设计上，整套模具采用多层叠装结构，顶层为与冲床滑块连接的上模固定座，通过中心定位凸台与冲床炮塔输出端精准对位，设置对称分布的锁紧槽位保证装夹稳固；中间层设置卸料板与成型凸模，凸模轮廓匹配冲压成型的窗口形状，卸料板内置弹性让位结构，可在冲压完成后带动料带脱离凸模；下层为下模凹模组件，凹模刃口与凸模保持均匀冲裁间隙，模座边缘设置定位挡块用于料带送进定位，配套的紧固螺栓模型还原了标准外六角紧固件的螺纹细节与头部尺寸。设计思路围绕Trumpf冲床炮塔的快换模具需求展开，所有安装接口尺寸完全适配对应型号冲床的装夹标准，兼顾冲裁成型的精度要求与模具快换的操作便利性，各零件之间的配合间隙、让位空间均按照实际冲压工艺要求设置，既保证冲压过程中上下模对中精度，避免啃模损伤刃口，也预留了足够的废料排出空间与安装操作空间，可直接用于模具结构教学、冲床配套工装设计参考以及冲压工艺模拟演示使用。
