混凝土瓦机用硬质合金压辊结构设计

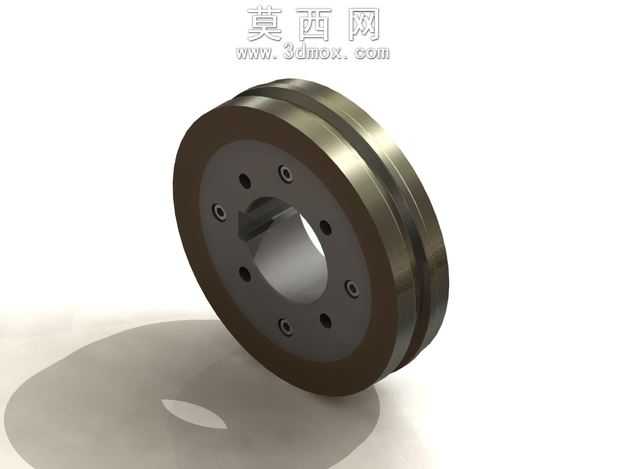

本模型为混凝土瓦机配套的硬质合金压辊三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成压辊的基体轮廓，精准控制辊身外圆的双槽结构尺寸，匹配瓦坯成型过程中的走料限位需求；中心轴孔采用键槽结构设计，通过拉伸切除命令完成标准平键键槽的特征创建，保证压辊与设备传动轴的周向固定可靠性，避免辊压作业中出现打滑偏移问题。辊体端面上沿圆周均布的8个安装孔，采用圆周阵列命令完成特征排布，每个孔位内嵌的紧固螺钉细节也做了还原建模，清晰呈现压辊与端盖的装配连接逻辑，还原实际装配中的紧固件定位关系。材质设计上，辊身工作层设定为硬质合金材质，渲染阶段针对硬质合金高硬度、低粗糙度的金属特性，调整材质反射参数，还原硬质合金经精密磨削后的深灰金属质感，表面添加细微的磨削纹理贴图，模拟实际加工后的表面状态；中心轴孔区域做调质钢材质区分，通过不同的金属光泽度参数区分两种材质的视觉差异，渲染时采用柔和的工作室光源，在辊身下方投射出自然的软阴影，清晰展现辊身外圆的槽型轮廓与端面的孔位分布结构。设计过程中重点考量压辊的耐磨性能与动平衡特性，圆周均布的安装孔设计既保证了端盖连接的紧固力均匀分布，也让辊体整体质量分布对称，降低高速辊压作业中的振动幅度；硬质合金的辊身工作层设计，匹配混凝土瓦生产过程中原料的高磨蚀特性，大幅提升压辊的使用寿命，双槽型的辊身轮廓经过尺寸迭代优化，能够在辊压过程中对混凝土原料形成均匀的挤压力，保证瓦坯成型后的密度均匀性与外形尺寸精度，避免出现瓦坯缺角、厚度不均的成型缺陷。模型的各特征参数均参考实际混凝土瓦机的装配尺寸设定，可直接用于后续的工程图导出、装配干涉检查以及生产加工的工艺参考，完整还原了该硬质合金压辊从结构设计到材质匹配的全流程设计逻辑。
