履带式起重机吊装作业载荷计算分析方案

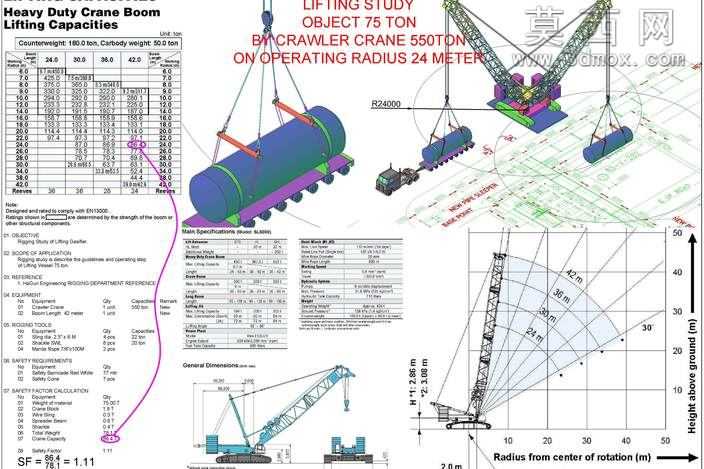

本作品围绕大吨位履带式起重机的重型构件吊装作业场景，依托三维建模技术完成整套吊装作业的载荷计算与安全性能校核设计。建模阶段首先还原550吨级履带起重机的完整结构，精准复刻主臂桁架结构、变幅机构、回转底盘、行走履带的几何参数与装配关系，同时建立75吨级卧式重型罐体、配套运输平板车、吊索具、吊耳的等比例三维模型，所有构件均按照实际工程尺寸1:1还原，确保后续计算的基础参数准确可靠。建模过程中对起重机主臂的不同仰角对应作业半径做参数化设置，可直观展示24米作业半径下的吊装站位布局，通过三维装配约束模拟吊索具的吊挂角度、吊点位置，还原罐体起吊后的空间姿态，避免作业过程中构件与起重机臂架、周边场地设施发生干涉。材质设置阶段，针对不同构件赋予对应物理属性：起重机金属结构采用高强度合金钢材质参数，吊索具设定为高强度钢丝绳的力学属性，被吊罐体按照钢制压力容器设定重量与重心位置，地面承载区域按照硬化施工场地设定支撑参数，为后续力学计算提供真实的材质属性支撑。设计核心围绕吊装安全系数计算展开，结合起重机额定起重量性能表，匹配24米作业半径下的额定载荷参数，对比被吊罐体连同吊索具的总重量，核算静载安全系数，同时通过三维模型的重心投影分析，验证起重机回转支承的抗倾覆稳定性，校核不同主臂长度下的起升高度是否满足罐体吊装就位的高度需求。作品还整合了起重机作业性能曲线图表，将不同作业半径、臂长组合下的额定起重量参数与三维吊装场景做联动展示，可直观查看不同站位下的吊装能力边界，整套设计通过三维可视化的方式将抽象的吊装力学计算转化为直观的场景模型，能够为实际工程的吊装方案编制、作业风险预判提供可靠的三维参考，帮助工程人员快速识别吊装过程中的载荷超限、干涉碰撞、稳定性不足等风险点，确保重型构件吊装作业的安全合规。
