两吨定柱式旋臂起重设备三维设计

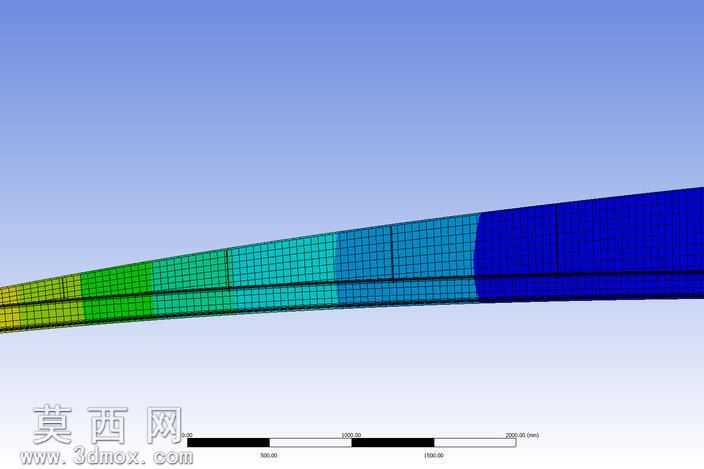

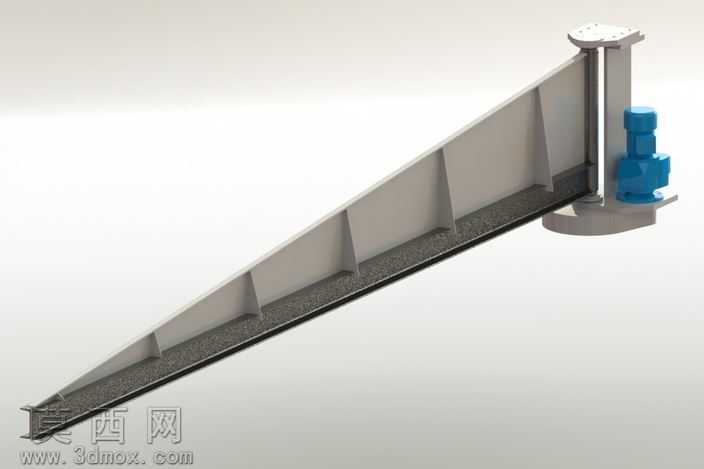

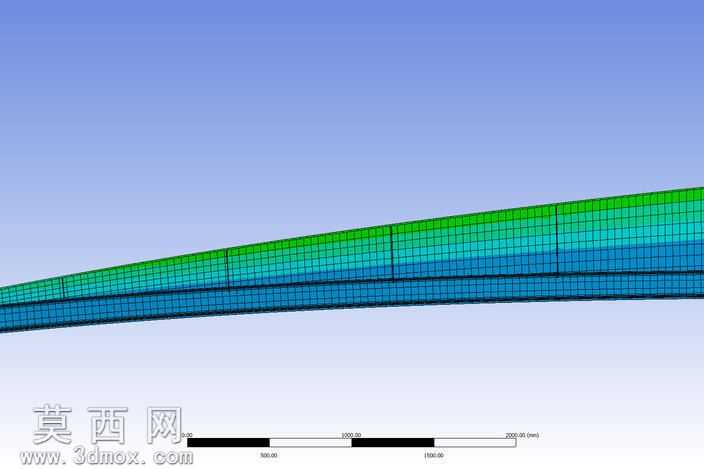

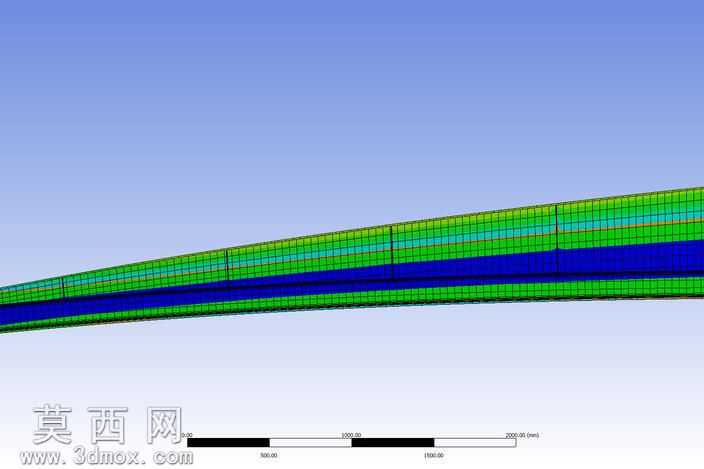

本作品为额定起重量两吨的定柱式旋臂起重机三维建模成果，建模阶段严格遵循起重机械设计规范与实际工况载荷要求，在SolidWorks平台中完成全参数化零件建模与虚拟装配，整体结构完整还原实体设备的功能组成。模型主体包含立柱基座、旋臂主梁、回转驱动机构、行走轨道组件四大核心部分，其中立柱采用厚壁圆筒加底部法兰安装结构，建模时精准还原了法兰盘的安装螺栓孔位、顶部回转支撑的配合止口结构，保证基座部分的结构强度符合两吨载荷下的抗弯、抗扭设计要求；旋臂主梁采用变截面工字钢结构，腹板处等距布置横向加强筋板，建模过程中对筋板的焊接坡口、主梁上翼缘的轨道安装基准面做了细节还原，避免了简化建模带来的结构失真问题。回转驱动部分集成了立式减速电机与回转支承组件，模型还原了减速电机的安装法兰、输出轴与回转支承的啮合传动结构，可直观展示旋臂360度回转的动力传递路径；主梁下翼缘铺设的吊运行走轨道做了表面防滑纹理处理，端部设置的行程止挡结构也完整建模，还原设备的安全防护设计细节。材质与渲染阶段，针对不同部件的实际用材赋予对应材质属性：结构件部分采用低合金高强度钢材质，调整金属粗糙度参数还原热轧钢材的哑光质感，表面添加均匀的浅灰色防锈漆涂层效果；回转驱动的减速电机外壳采用铸铁材质，搭配深蓝色工业防护漆面，散热筋、接线盒等细节处做了旧化质感处理，模拟实际工业设备的使用外观；安装法兰、螺栓等标准件采用镀锌钢材材质，还原金属亮面的反光特性。渲染时采用工作室三点布光方案，主光从侧上方投射突出主梁的加强筋结构轮廓，辅光弱化阴影区域的死黑问题，添加柔和的环境反射效果，让金属材质的质感表现更贴近真实工业产品。设计思路上围绕中小吨位车间定点吊运的使用场景，在保证两吨额定起重量的前提下优化旋臂截面尺寸，避免结构冗余带来的材料浪费，同时通过参数化建模方式预留了起重量、旋臂长度的参数修改接口，可快速适配不同跨度、不同载荷的旋臂吊设计需求，整体模型无干涉、无破面，可直接用于工程出图、运动仿真演示、产品方案展示等场景。
