杠杆压紧式工装夹具三维结构设计

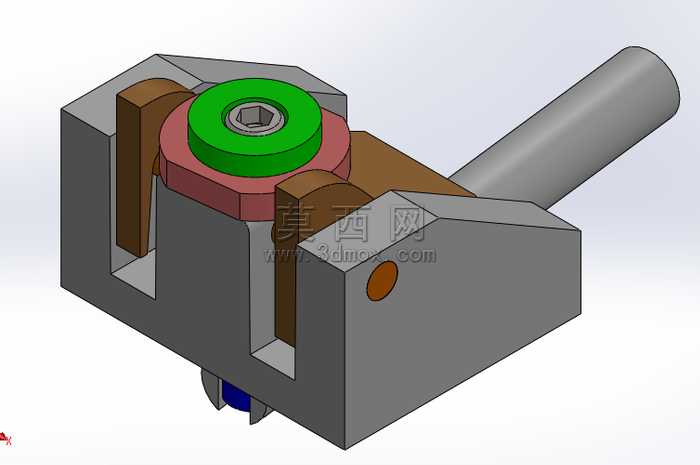

本作品为杠杆压紧式工装夹具的三维结构设计，采用SolidWorks完成全参数化建模，整体结构紧凑，功能逻辑清晰，可直接应用于小型工件的装夹定位场景。建模过程中首先完成基座主体的特征构建，基座采用灰铸铁材质的外观表现，通过拉伸、切除、倒角等基础特征完成U型安装槽、侧面定位孔、底部避让槽的细节设计，保证基座的结构刚性与安装适配性。其次构建压紧执行组件，包含棕色酚醛树脂材质的杠杆压臂、灰色45号钢材质的驱动杆、红色垫片与绿色内六角锁紧螺栓，各零件间的装配配合完全符合实际机械装配公差要求，驱动杆与基座的滑动配合、压臂与基座的铰接配合、螺栓与压臂的螺纹配合均经过干涉检查，无穿模与配合冲突问题。渲染阶段采用软件默认的环境光源搭配局部补光，清晰展现各零件的材质质感与装配层次，金属零件的哑光金属质感、非金属零件的磨砂质感区分明确，结构剖面视角可直观展示内部的压紧传动逻辑：当驱动杆沿轴向移动时，会带动压臂绕铰接轴转动，通过端部的压头对下方工件施加垂直方向的压紧力，内六角螺栓可调节压臂的初始压紧行程，适配不同厚度的工件装夹需求。设计过程中充分考虑了夹具的实用性与加工可行性，所有零件均采用常规机械加工工艺即可生产，无特殊工艺要求，整体结构维护简便，压紧力稳定可靠，可作为小型机加工工位的通用工装使用，也可根据实际安装场景调整基座尺寸与压臂长度，拓展适配更多装夹场景。
